14
8. СБОРКА
В комплект поставки входят:
• пила цепная электрическая – 1 шт.,
• шина CHAMPION 18”-3/8-1,3-62 – 1 шт.,
• цепь CHAMPION 3/8-1,3-62 - 1 шт.,
• чехол для шины CHAMPION 18” – 1 шт.,
• масло для смазки цепи и шины
(150 мл) – 1 шт.,
• руководство по эксплуатации – 1 шт.

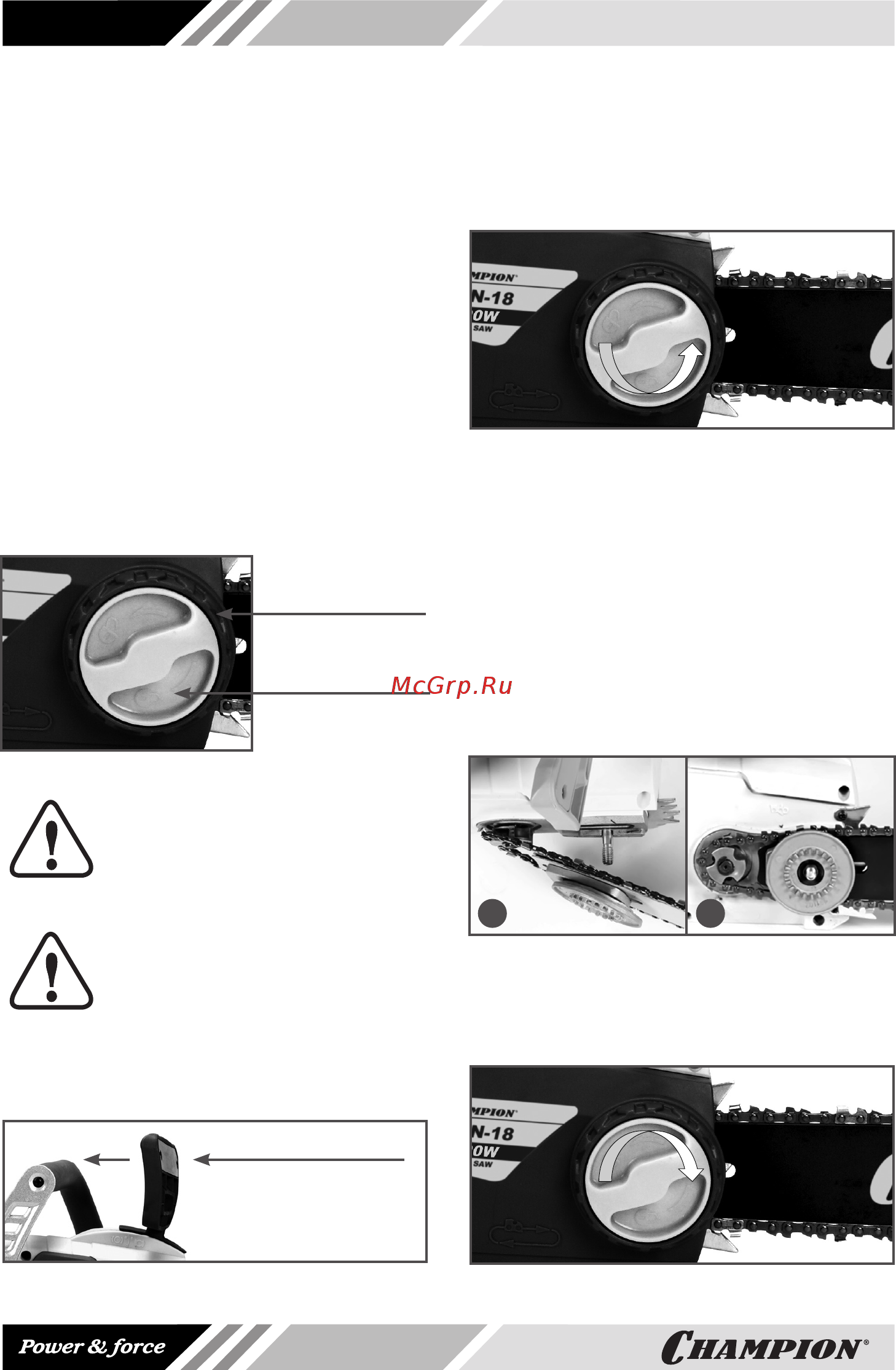

УСТАНОВКА ШИНЫ И ЦЕПИ
Эта пила оснащена безинструменталь-
ной системой для регулировки натяже-
ния цепи. Наружное кольцо регулирует
натяжение цепи, а внутренняя гайка
служит для крепления крышки и пильной
шины (Рис.2).
Наружное кольцо
Внутренняя гайка
Рис. 2 Регулятор натяжения цепи
ПРЕДУПРЕЖДЕНИЕ!
Для работы используйте
шины и цепи, рекомендован-
ные заводом-изготовителем
для данной модели электропилы.
ПРЕДУПРЕЖДЕНИЕ!
Перед установкой направляю-
щей шины и пильной цепи обя-
зательно отключите пилу от
электропитания.
Отключите тормоз цепи, потянув ручку
тормоза на «себя» до щелчка (Рис.3).
На себя до щелчка
Рис. 3 Выключение тормоза
Поворачивая внутреннюю гайку против
часовой стрелки, открутите ее и снимите
крышку шины (Рис.4).
Рис. 4 Снятие крышки шины
Установите цепь на шину. Цепь установи-
те таким образом, чтобы зубья цепи сво-
ими режущими кромками были располо-
жены вперед по ходу движения цепи, т.е.
по часовой стрелке (соответствующее
изображение имеется на крышке шины).
Введите в зацепление ведущие звенья
цепи с зубьями ведущей звездочки и
установите шину на шпильку (Рис. 5А).
Удостоверьтесь в правильном положе-
нии цепи на звездочке и шине (Рис. 5В).
А В
Рис. 5 Установка пильной цепи
Установите крышку шины и закрутите
внутреннюю гайку крепления крышки
шины, не затягивая ее до упора (Рис.6).
Рис. 6 Установка крышки шины
