23
ПРЕДУПРЕЖДЕНИЕ!
Ведомая звездочка на новой
шине смазывается на заво-
де. Отказ от смазки ведомой
звездочки приведет к выходу из строя
шины и не подлежит ремонту по гаран-
тии.
Держите паз шины и отверстие для смаз-
ки цепи в чистоте, используя для этого
специальное приспособление (Рис. 15А).
Проверяйте кромки паза шины на равно-
мерность износа, в случае необходимо-
сти удаляйте заусеницы и выравнивайте
фаску (Рис. 15В). Если кромки паза шины
имеют разную высоту, шину необходимо
заменить.

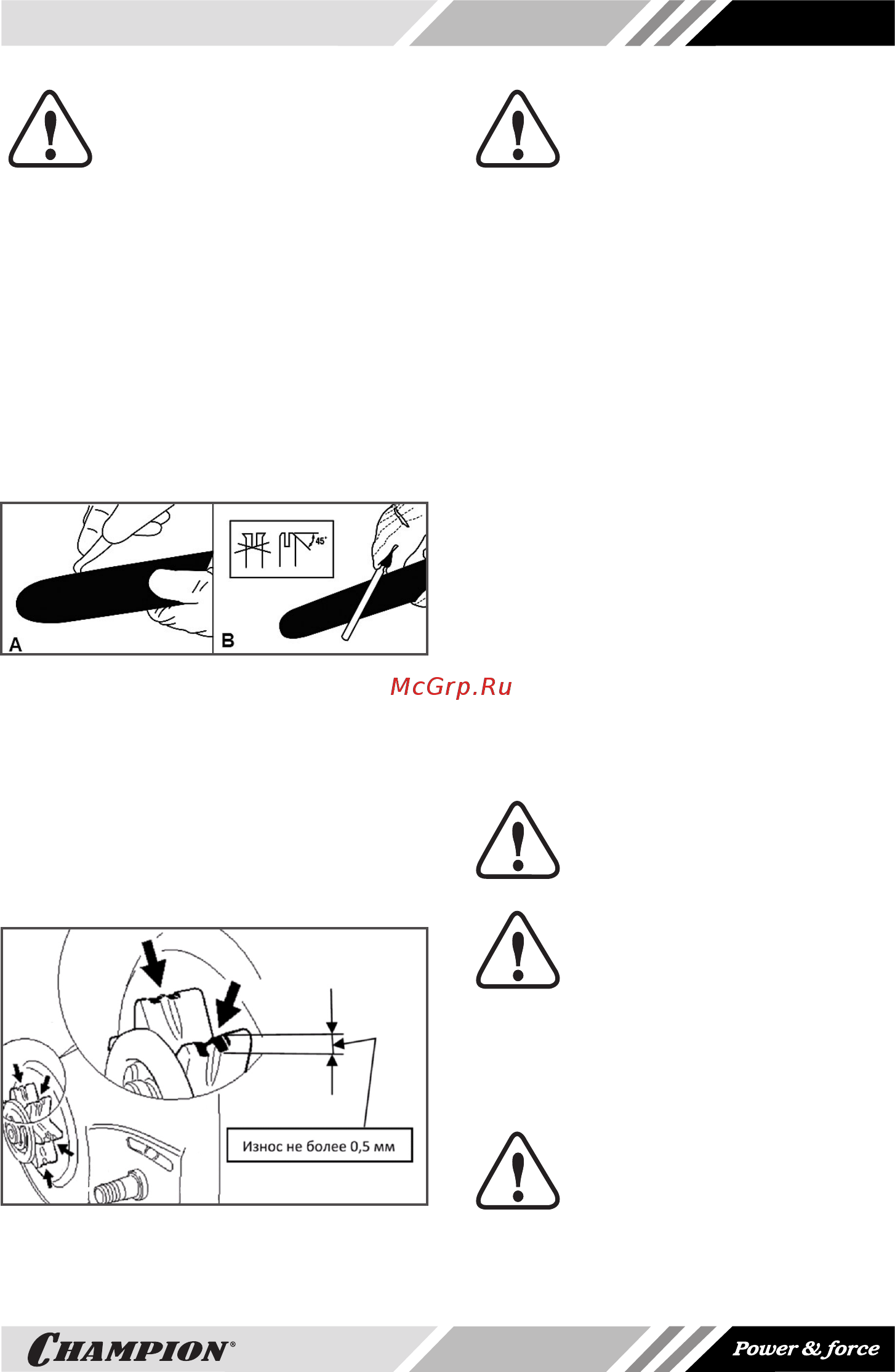

Рис. 15 Обслуживание паза шины
ОБСЛУЖИВАНИЕ ВЕДУЩЕЙ
ЗВЕЗДОЧКИ
Ведущая звездочка подвержена особо
высокой степени износа. Изношенная ве-
дущая звездочка значительно сокращает
срок службы пильной цепи. При глубине
износа зубьев звездочки более 0,5 мм, ее
необходимо заменить (Рис.16).
Рис.16 Проверка износа звездочки
ПРИМЕЧАНИЕ!
При монтаже каждой новой
пильной цепи следует монти-
ровать также новую цепную
звездочку.
При нормальной нагрузке срок службы
цепной звездочки примерно в два раза
больше срока службы пильной цепи,
поэтому целесообразно использовать
для попеременной работы одновремен-
но две пильные цепи. Благодаря этому
цепная звездочка и пильные цепи изна-
шиваются почти одновременно. Если
новую пильную цепь установить на быв-
шую в употреблении цепную звездочку,
то ведущие звенья цепи изнашиваются
намного быстрее. Для рентабельной экс-
плуатации электропилы действительно
следующее практическое правило: одна
направляющая шина, две цепные звез-
дочки, четыре пильных цепи.
ЗАТОЧКА ПИЛЬНОЙ ЦЕПИ
Пильная цепь выполняет наиболее тя-
желую работу и является компонентом,
оказывающим наиболее сильное вли-
яние на результат пиления, а также на
нормальную работу электродвигателя.
ПРИМЕЧАНИЕ!
Рекомендуется для заточки
цепи использовать напильник
диаметром 4 мм.
ОСТОРОЖНО!
При работе электропилой
необходимо соблюдать повы-
шенные меры предосторож-
ности, так как пильная цепь движется
с очень высокой линейной скоростью,
режущие зубья заточены очень остро.
Поэтому опасность получения травмы
достаточно велика.
ВНИМАНИЕ!
Все работы по обслуживанию
пильной цепи производить в
защитных перчатках.
