17
моющие присадки, которые со време-
нем разрушают резиновые уплотнения и
шланги системы подачи масла.
ПРЕДУПРЕЖДЕНИЕ!
Запрещается использовать
для смазки цепи отработан-
ное масло, а также любые
жидкие масла (веретенное, трансфор-
маторное и др.). В отработанном мас-
ле присутствует большое количество
абразивных частиц, а жидкие масла не
обеспечивают качественное смазыва-
ние цепи и шины. Применение таких
масел приводит к быстрому выходу из
строя маслонасоса, а также пильной
цепи и шины. Ремонт или замена дета-
лей системы подачи масла в этом слу-
чае не подлежит гарантии.
Для заправки бака маслом открутите
крышку бака (Рис.1 п.3) и залейте необ-
ходимое количество масла, затем плотно
закрутите крышку бака. Уровень масла в
баке контролируйте по указателю (Рис.1
п.9).
ПРОВЕРКА РАБОТЫ СИСТЕМЫ
ПОДАЧИ МАСЛА

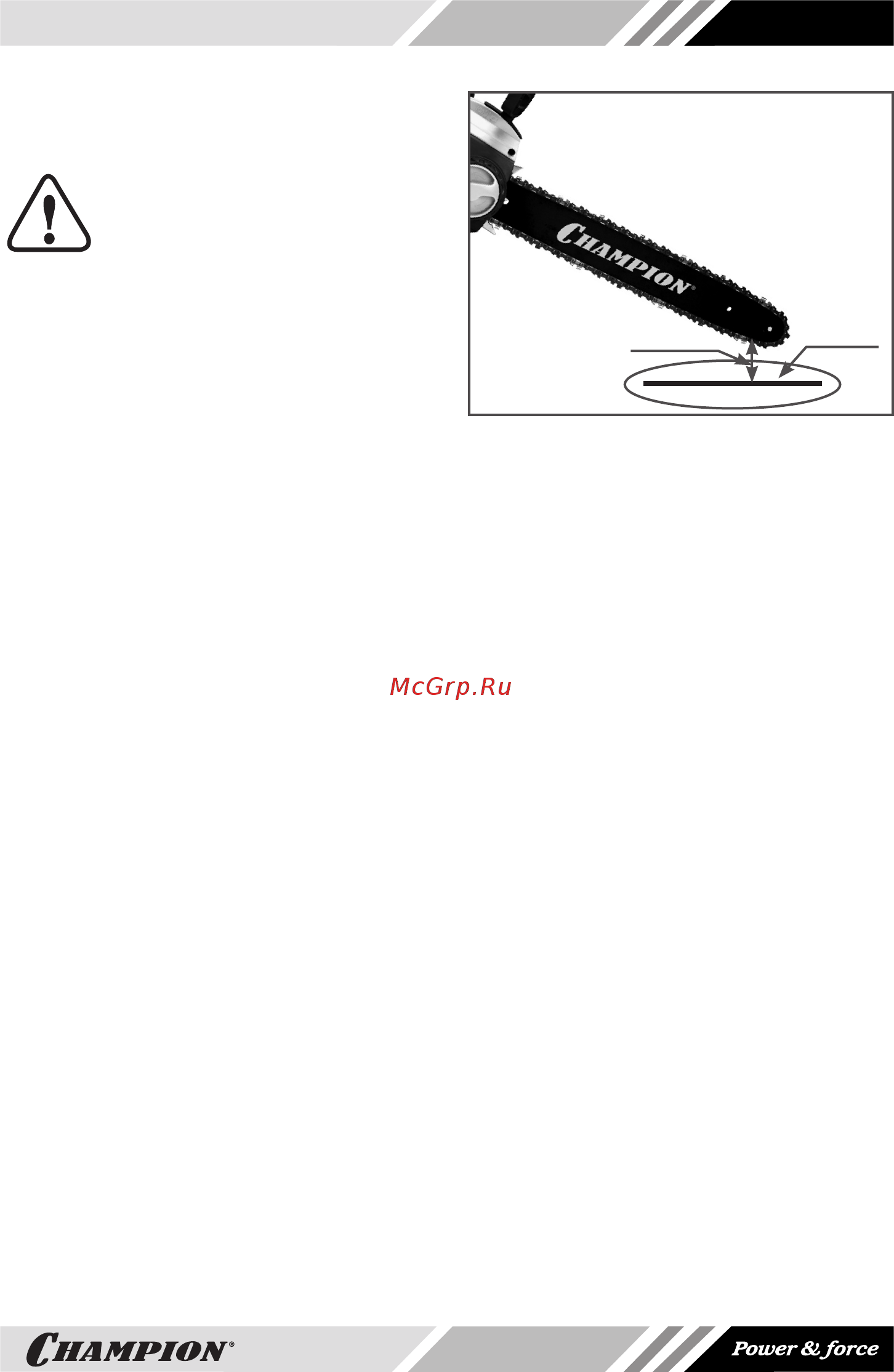

Для проверки работоспособности систе-
мы подачи масла расположите пилу над
чистой светлой поверхностью на рассто-
яние примерно 15-20 см. Включите пилу
и дайте двигателю поработать примерно
10-15 секунд. Под шиной должен остать-
ся четкий масляный след (Рис.10).
След
от масла
15-20 см
Рис. 10 Проверка подачи масла
При отсутствии подачи масла необходи-
мо проверить:
1. Наличие и уровень масла в масляном
баке. При необходимости долить.
2. Чистоту отверстия смазочного канала
на шине. При необходимости почи-
стить.
3. Чистоту направляющего паза на
шине. При необходимости почистить.
Если после выполнения этих мер рабо-
тоспособность системы подачи масла не
восстановилась, то следует обратиться
в специализированный сервисный центр
для выяснения причины неисправности.
