11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВИДЫ РАБОТ И СРОКИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Все работы по обслуживанию пилы, кро-
ме пунктов, перечисленных в этой ин-
струкции по техническому обслуживанию
и эксплуатации, должны выполняться в
авторизированном сервисном центре.
Сроки проведения технического обслу-
живания относятся только к нормаль-
ным условиям эксплуатации. При экс-
тремальных условиях эксплуатации
(сильная запыленность, пиление сухой
древесины и т.п.) или более длительной
ежедневной работе, указанные интерва-
лы следует сократить. Виды выполняе-
мых работ и сроки обслуживания указа-
ны в таблице 1.
Техническое обслуживание производите
регулярно. Всегда вынимайте штепсель
из розетки перед началом любой работы
по техническому обслуживанию инстру-
мента.
Держите охлаждающие отверстия в кор-
пусе двигателя предельно чистыми всё
время. Выполняйте только те работы
по обслуживанию пилы, которые описа-
ны в данных правилах по эксплуатации.
Любые другие работы по обслуживанию
пилы должны выполняться в сервисном
центре. Не производите какие-либо из-
менения в конструкции пилы — это мо-
жет отрицательно сказаться на безопас-
ности работы.
ОБСЛУЖИВАНИЕ ШИНЫ
Направляющая шина (Рис.1 п.2) рабо-
тает в тяжелых условиях и подвержена
сильному износу.
ПРИМЕЧАНИЕ!
Для равномерного износа ре-
комендуется шину периодиче-
ски переворачивать, например
один раз через 8-10 часов работы.
Для того, чтобы перевернуть шину необ-
ходимо переставить накладку шины с ко-
лесом регулятора натяжения на другую
сторону шины (Рис.13).

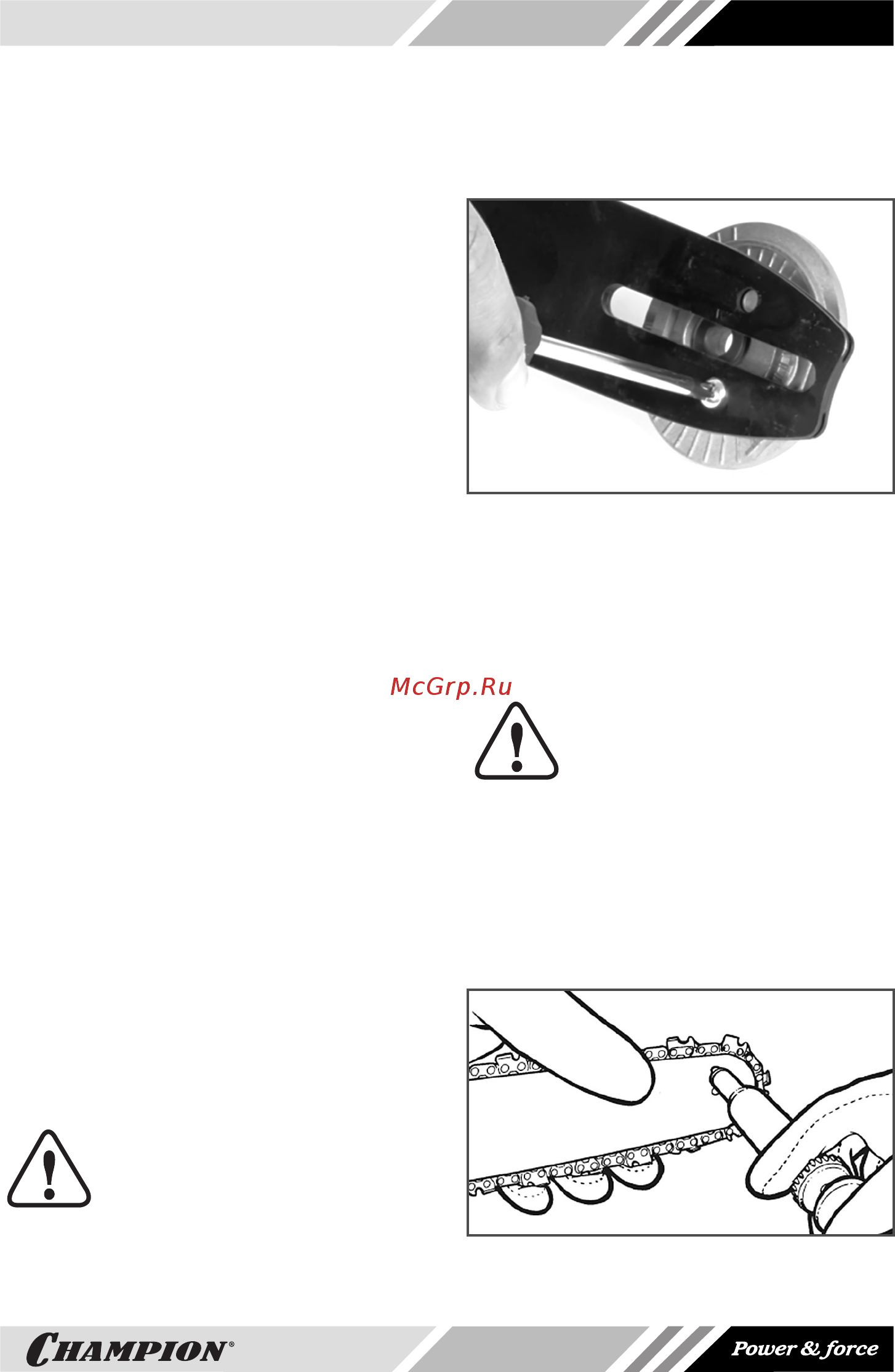

Рис. 13 Переворачивание шины
Надлежащее обслуживание шины явля-
ется необходимым для содержания пилы
в хорошем состоянии. Требуется регу-
лярное, один раз в день перед началом
работы, смазывание ведомой звездочки
шины.
ПРЕДУПРЕЖДЕНИЕ!
Никогда не проводите работы
с цепью без перчаток. Даже
неподвижная цепь может по-
резать руки!
Для смазки ведомой звездочки шины
рекомендуется шприц-масленка (в
комплекте не поставляется). Шприц-
масленка имеет кончик в виде иглы, ко-
торый эффективно смазывает звездочку
(Рис. 14).
Рис. 14 Смазка ведомой звездочки шины
