Champion 424N-18" [25/28] Внимание
25
ВНИМАНИЕ!
При заточке цепи следите за
тем, чтобы длина правого и
левого режущего зуба была
одинаковой.
После 2-3 заточек цепи обязательно про-
веряйте высоту ограничителя глубины
резания.
Ограничитель глубины резания распо-
ложен на каждом режущем зубе перед
лопаткой зуба. Разница по высоте между
верхней кромкой ограничителя глубины
и передней кромкой спинки зуба обо-
значается, как расстояние глубины ре-
зания. Это расстояние зависит от шага
цепи и от вида исполнения цепи, но на
большинстве типах цепей это расстоя-
ние составляет 0,65 мм. (Рис.20А). Рас-
стояние глубины резания определяет
глубину врезания верхнего лезвия в дре-
весину (толщину стружки) и, тем самым,
режущую способность пильной цепи.
Для нормальной работы цепи этот пара-
метр является одним из важнейших. При
слишком высоком ограничителе цепь не
будет врезаться в древесину. Даже при
правильно заточенной острой цепи пи-
ление будет невозможно. При слишком
низком ограничителе цепь будет «вгры-
заться» в древесину, нагрузка на цепь
увеличится, возможен разрыв цепи во
время работы.
A B

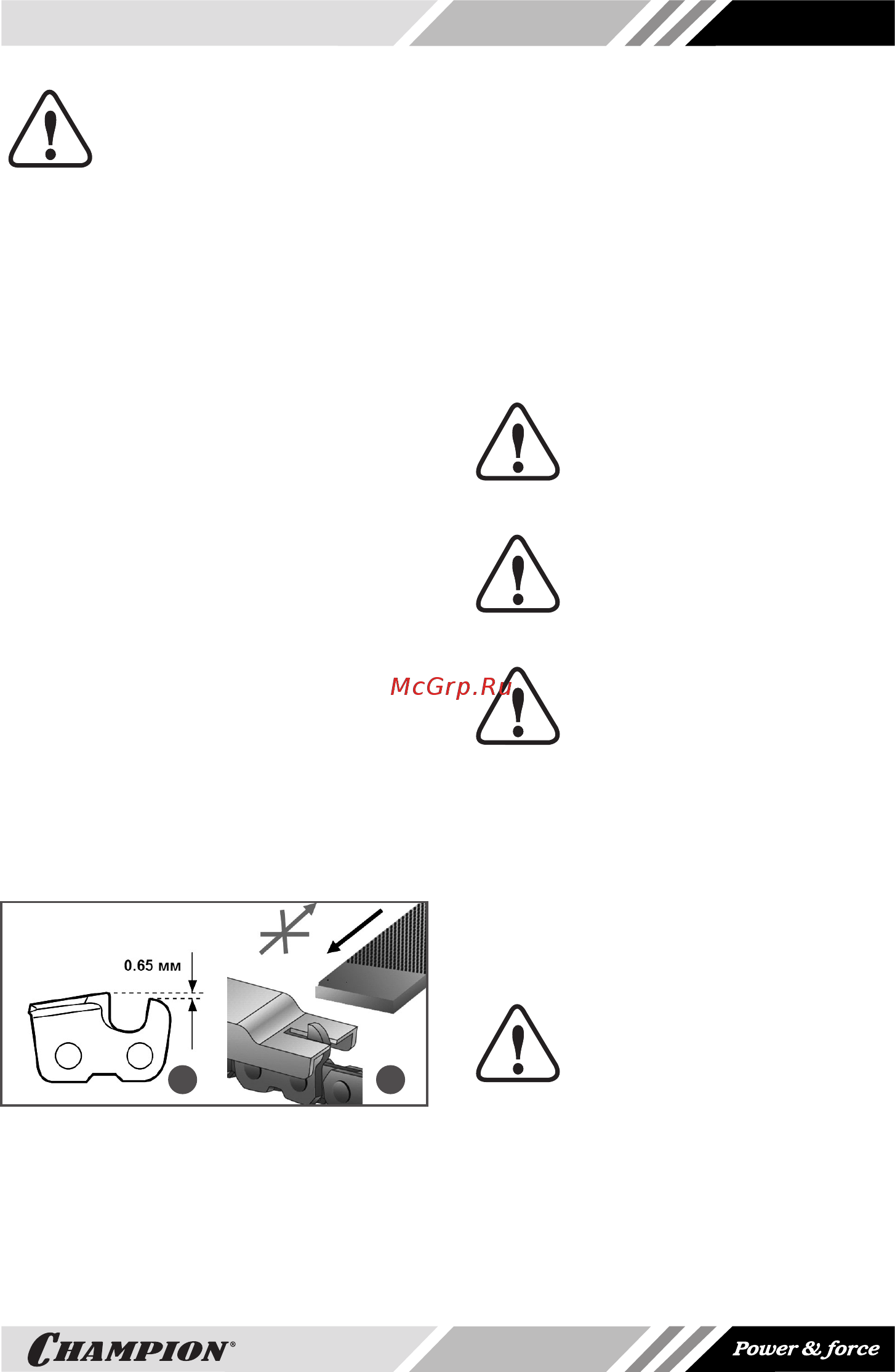

Рис.20 Проверка высоты ограничителя
глубины резания
Ограничитель глубины резания стачива-
ется плоским напильником.
Необходимая высота ограничителя из-
меряется калибром (Рис.20В). Ограни-
читель стачивается движением плоским
напильником вперед «от себя», при
движении назад напильник приподни-
мается. После стачивания ограничителя
до требуемой высоты переднюю кромку
ограничителя необходимо скруглить для
плавного хода цепи.
После окончания заточки погрузите цепь
в масло и смойте остатки металлической
стружки.
ПРИМЕЧАНИЕ!
Рекомендуется после 5-6 за-
точек пильной цепи с помощью
напильника, заточить цепь на
специальном станке.
ПРИМЕЧАНИЕ!
Напильники для заточки цепи,
калибр, приспособление для
чистки шины в комплект по-
ставки не входят.
ВНИМАНИЕ!
Выход из строя двигателя при
работе тупой или неправиль-
но заточенной цепью не под-
лежит ремонту по гарантии.
ОБСЛУЖИВАНИЕ МАСЛЯНОГО
БАКА
Рекомендуется не реже одного раза в
месяц (в зависимости от интенсивности
работы) очищать масляный бак от по-
павшего мусора и промывать его чистым
бензином.
ВНИМАНИЕ!
Запрещается использовать
для промывки бака агрессив-
ные химические жидкости
(ацетон, уайт-спирит, растворитель и
т.п.). Это приведет к преждевременно-
му выходу его из строя и не подлежит
ремонту по гарантии.
