DM 406 НН/ DM 406 НL
Приводные моторы для дрелей DM 406 НН/ DM 406 НL
представляет собой приводной гидравлический агрегат
для дрелей. Он предназначен для присоединения к
силовому агрегату Dimas РР 325 Е. Если применяется иной
силовой агрегат, максимальные показатели поток 40
л/мин. и давление 140 бар не должны превышаться.
Коробка передач состоит из двух механических передач,
приводимых в движение трехскоростным гидравлическим
мотором. Это обеспечивает шесть вариантов скоростей
вращения шпинделя с повышенным крутящим моментом на
низких передачах и дает возможность выбора одной из
трех скоростей при сверлении.
Модели DM 406 НН и DM 406 НL отличаются друг от друга
набором скоростей.
Рис. 2
20
00
80
0
13
00
5
30
2
10
3
40

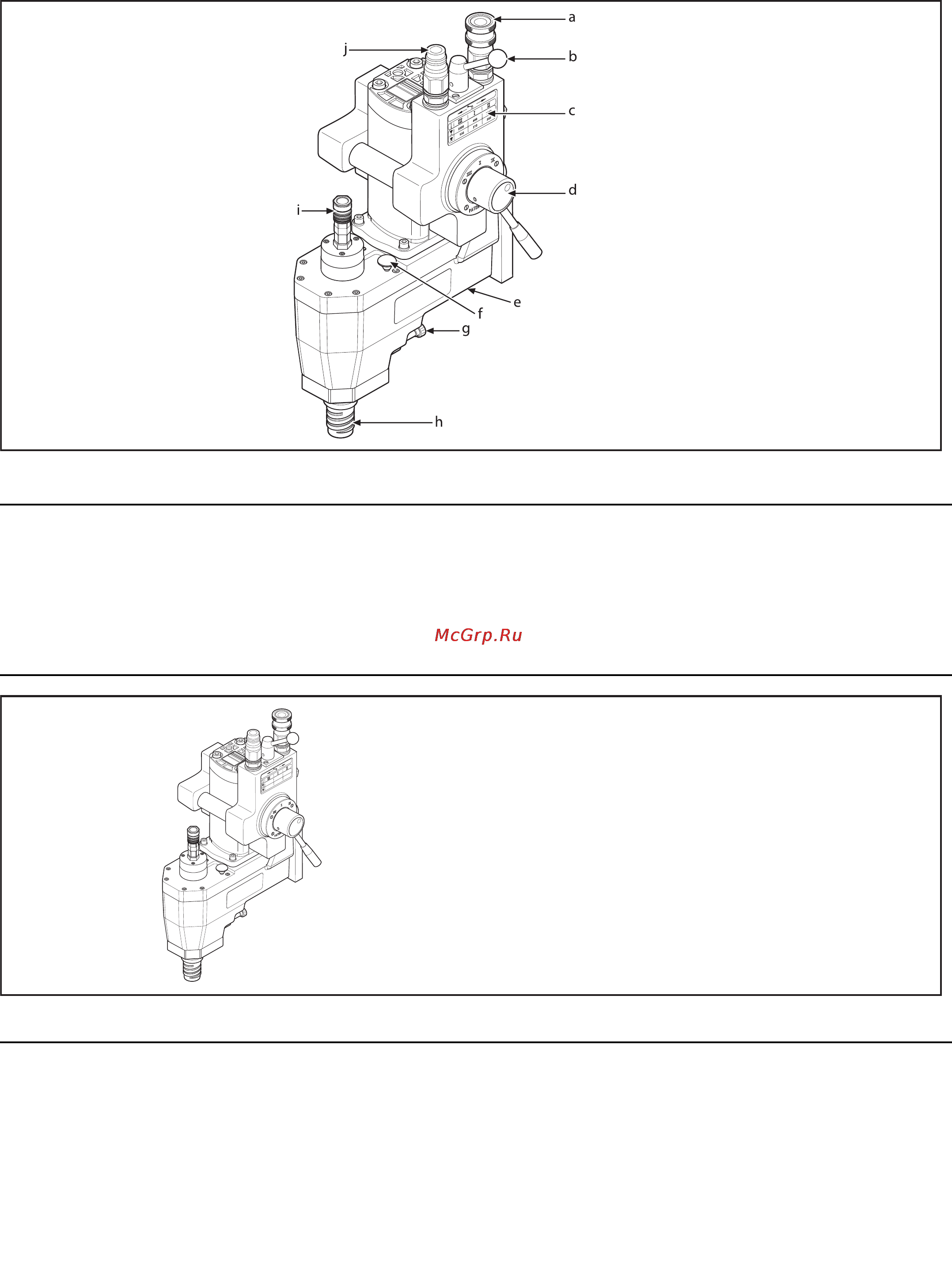

Ознакомление с работой основных компонентов
a. Присоединение напорного шланга
b. Рычаг Вкл/Выкл
c. Таблица скоростей
d. Рычаг управления гидравлическим мотором
e. Масляная крышка
f. Механический контроль скоростей
g. Запорный винт
h. Шпиндель
i. Присоединение охлаждающей жидкости
j. Присоединение "обратки"
Что есть что
Рис. 1
