Husqvarna DM 406HL1 1/4 U 9651582-07 [7/10] Работа
![Wacker Neuson DM 406HL1 1/4 U 9651582-07 [7/10] Работа](/views2/1021715/page7/bg7.png)

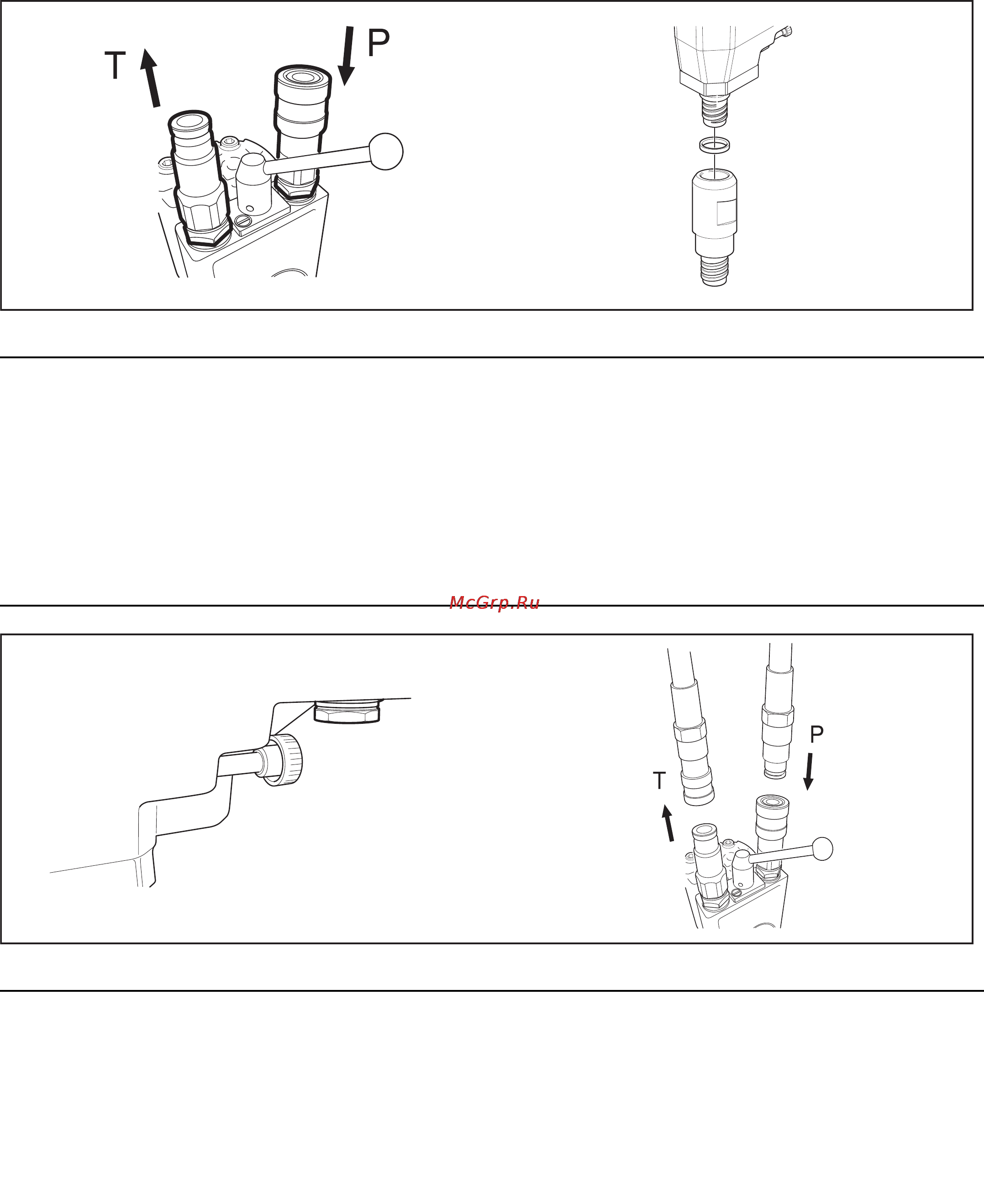

Здесь присоединяются напорный шланг и обратка.
Используйте быстросоединяемое соединение на 3/8
дюйма и с полудюймовой резьбой. Прежде чем
присоединять их, всякий раз тщательно протирайте
соединительные элементы, удаляя с них малейшую грязь.
Очень важно правильно их установить. Прежде чем
включать силовой агрегат, проверьте исправность работы
запорных колец.
Резьбовой адаптер применяется, когда сверло с резьбой
CR28 приходится вставлять в шпиндель с резьбой 1 ?
дюйма.
Противоизносный адаптер применяется на шпинделе с
резьбой CR28 для предотвращения износа резьбы
шпинделя.
Шайба облегчает демонтаж.
Рис. 12
Рис. 13
Присоединение гидравлического шланга Резьбовой переходник/
Противоизносный адаптер
Масляная крышка
Мотор оснащен масляной крышкой, которая установлена
на нижней части мотора. Крышка отворачивается, когда
требуется замена масла. На крышке находится магнит,
притягивающий металлические частицы.
Присоединение шлангов
1. Присоедините напорный шланг, идущий от силового
агрегата, к впускному каналу мотора.
2. Присоедините обратку, идущую от силового агрегата, к
выпускному каналу мотора.
3. Поверните запорные кольца и убедитесь, что они
сработали на запирание.
Рис. 14
Рис. 15
Работа
