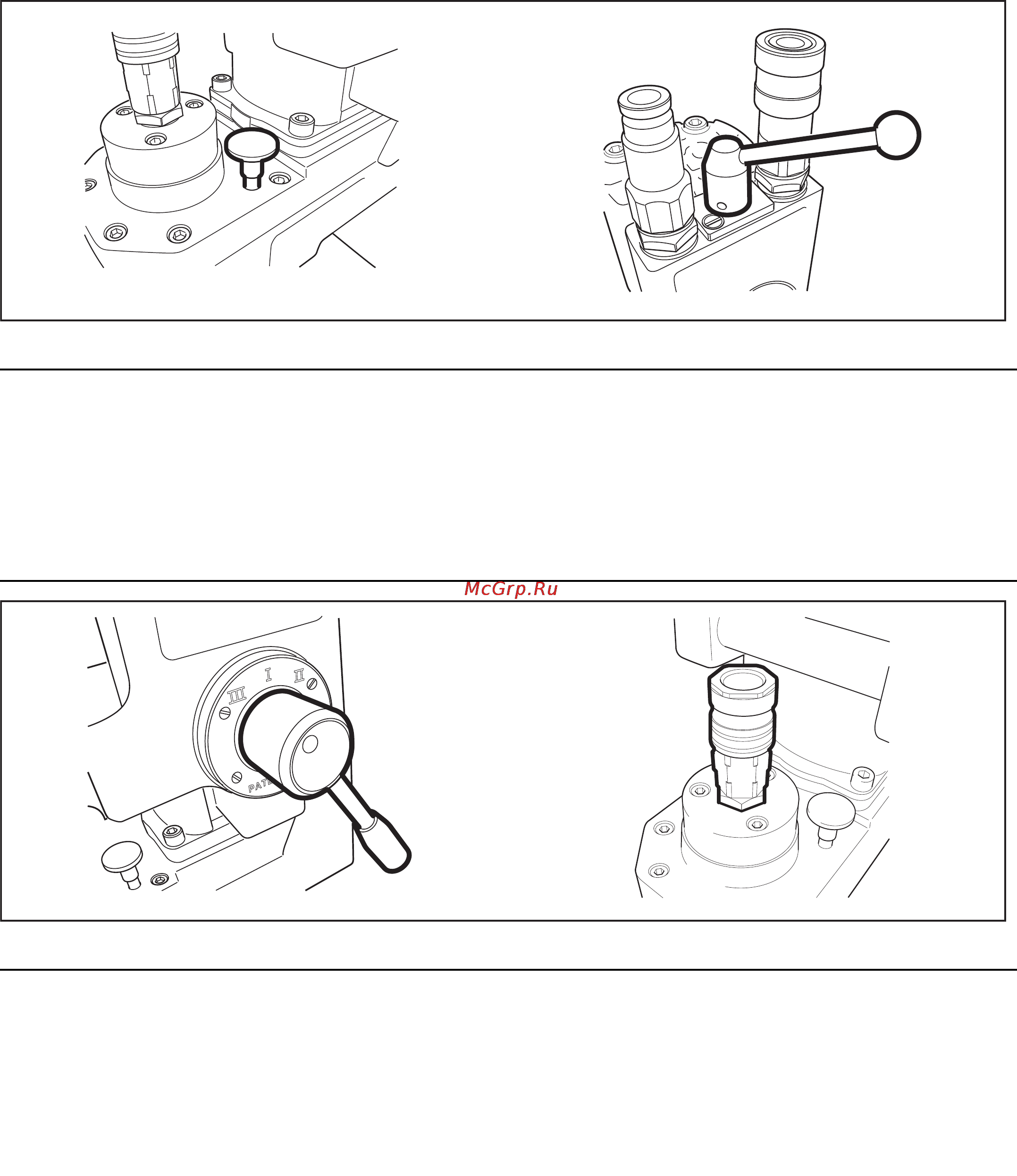

Мотор для дрелей оснащен механической передачей,
которая регулируется ручкой переключения передач.
Вытащенная наверх ручка устанавливает большую
скорость вращения шпинделя для меньшего диаметра
сверла, и утопленная меньшую скорость для большего
диаметра сверла.
Этим рычагом включается и выключается вращение
шпинделя. Включение обеспечивается, когда рычаг
находится в положении "1", обозначенном на стикере.
Рис. 8
Рис. 9
Механическое управление передачей Рычаг Вкл/Выкл
Ручка управления устанавливает скорость мотора. В
положении I она минимальная. а в положении III
максимальна. Скорость можно регулировать и в процессе
работы.
Присоединение охлаждающей жидкости
Жидкость, используемая для охлаждения сверла,
присоединяется здесь. Соединительный элемент
ТЕМА 1800 это "отцовский" подвод. Охлаждающая
жидкость проходит через шпиндель для охлаждения
корпуса привода.
Рис. 10
Рис. 11
Управление гидравлическим мотором Присоединения
