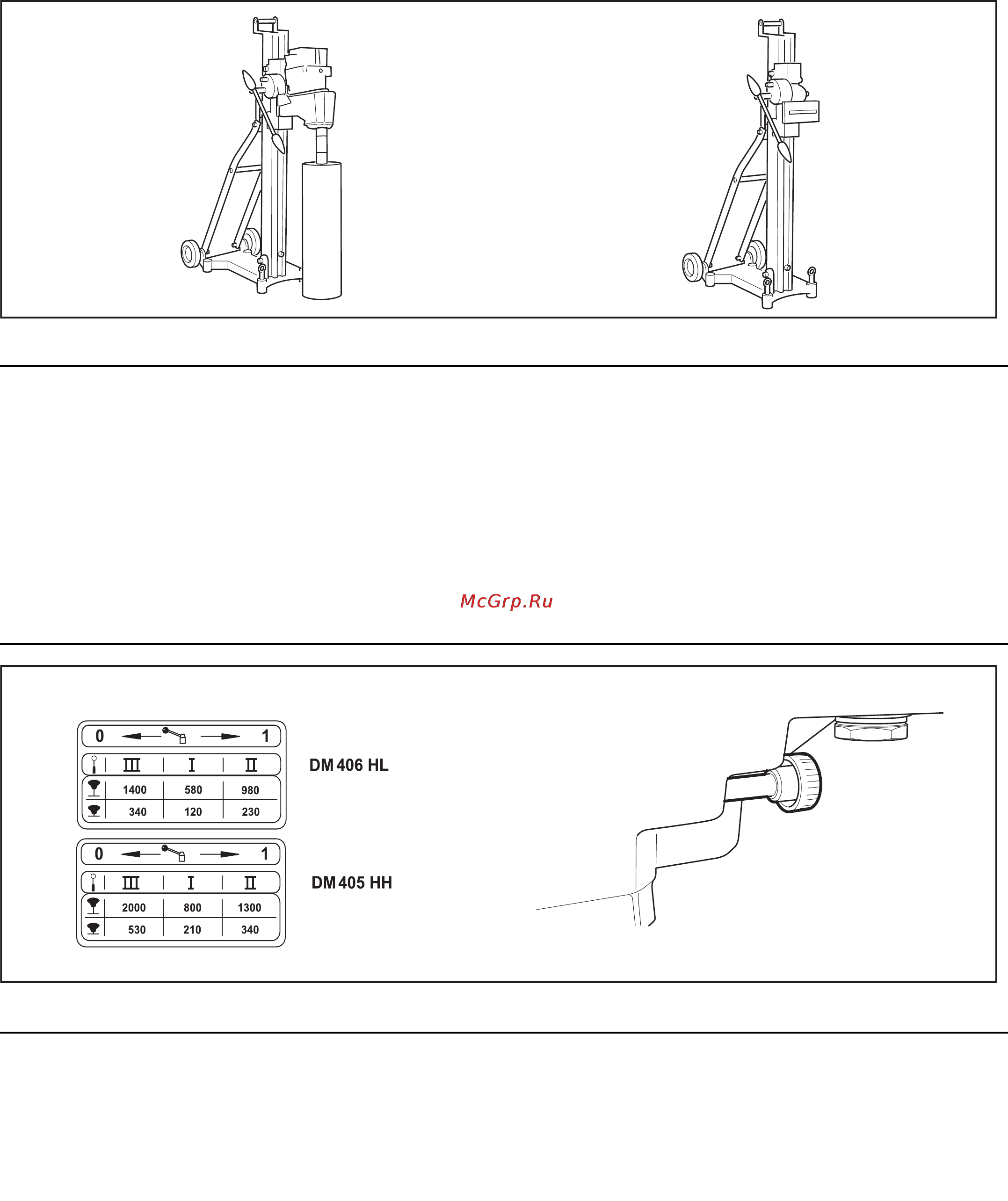

Таблица скоростей предназначена для управления
гидравлическим мотором. На ней показаны положения
рычага Вкл/Выкл для различных показателей управления
механическим приводом и управления работой
гидравлического мотора.
Запорный винт, механическая передача
При откручивании запорного винта появляется
возможность управления передачей. После перехода на
другую передачу, запорный винт необходимо затянуть,
чтобы обеспечить включение передачи.
Рис. 5
Рис. 6
Рис. 3
Рис. 4
Таблица скоростей Силовой привод
Мотор трехступенчатый гидравлический
Количество масла в коробке передач 0,3 л
Вес 16 кг
Макс. давление 140 бар
Макс. поток 40 л/мин.
Рекомендуемый макс. диаметр сверла 650 мм
Набор скоростей:
DM 406 НН 210, 340, 530, 800, 1300, 2000 об./мин.
DM 406 НL 120, 230, 340, 580, 980, 1400 об./мин.
Стойка
Стойки DS 500 производства компании Dimas могут
использоваться для моторов DM 406 НН/ DM 406 НL.
Технические данные DM 406 НН/ DM 406 НL
