Install the Fans and Radiator
Installation du ventilateur et du radiateur • Lüfter und Kühler einbauen
Instale el ventilador y el radiador • Установите вентилятор и радиатор
安装风扇和散热器

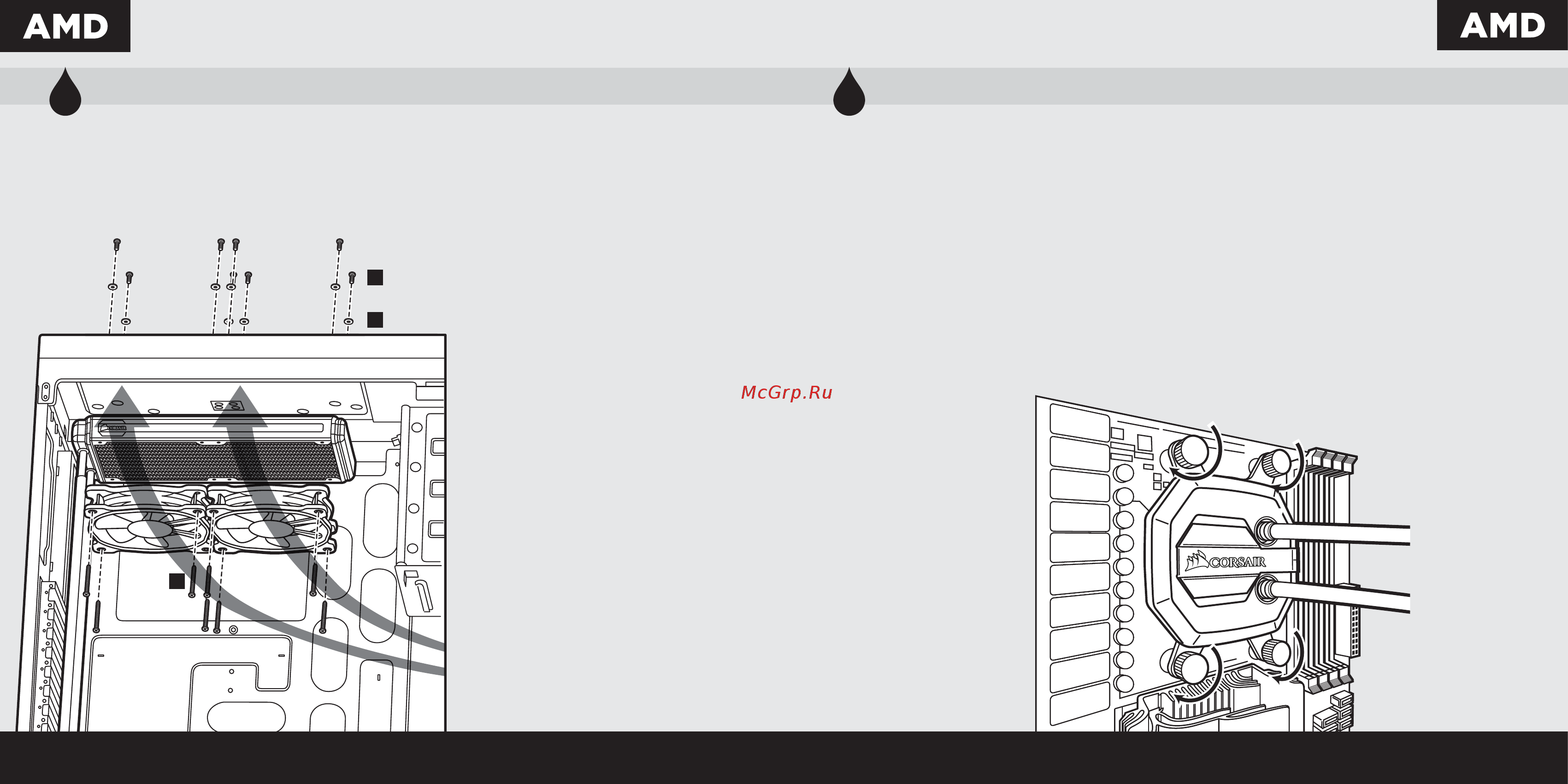

Attach the radiator and the fan as shown. For the best
cooling performance, we recommend mounting the fans
as an air-intake to your PC case.
Attachez le radiateur et les ventilateurs, comme illustré.
Pour des performances de refroidissement optimales,
nous vous recommandons d'installer les ventilateurs
comme une entrée d'air sur la tour de votre ordinateur.
Befestigen Sie wie abgebildet den Kühler und die Lüfter.
Für bestmögliche Kühlleistung empfehlen wir, die Lüfter
als Lufteinlass des PC-Gehäuses zu montieren.
Fije el radiador y los ventiladores tal como se muestra.
Para una refrigeración óptima, recomendamos montar los
ventiladores como entradas de aire en la carcasa del PC.
Установите радиатор и вентиляторы, как показано
на рисунке. Для более эффективного охлаждения
рекомендуется установить вентиляторы таким образом,
чтобы они нагнетали воздух внутрь корпуса.
按图示方法连接散热器和风扇。为了达到最佳散热性能，
建议您将风扇作为进气口安装到PC机箱上。
D
E
J
4
• Align the bracket and pump over the
stando screws as shown.
• Tighten the thumb screws until all four
corners are firmly secured.
• Alignez le support et la pompe sur les vis
d'entretoises comme indiqué.
• Serrez les vis moletées jusqu'à ce que les
quatre coins soient bien fixés.
• Richten Sie die Halterung und Pumpe über den
Abstandhaltern aus, wie in der Abbildung zu sehen.
• Ziehen Sie die Flügelschrauben an, bis alle vier
Ecken gesichert sind.
• Alinee el soporte y la bomba sobre los tornillos
del separador como se muestra.
• Apriete los tornillos de apriete manual hasta que
las cuatro esquinas estén bien fijadas.
• Поместите кронштейн и насос над опорными
винтами, как показано на рисунке.
• Затяните винты до полной фиксации всех
четырех углов.
• 如图所示，将支架和泵机在隔架上对齐。
• 拧紧指旋螺钉，直至全部四个角都牢牢固定。
Installation de la pompe • Montage der Pumpe • Instalación de la unidad de bomba
Установка насоса • 安装泵机装置
Installing the Pump Unit
