3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
3.1. Составные части
3.2. Устройство и принцип работы (См. Рис.1)
Компрессор состоит из следующих основных сборочных единиц и деталей:
Блок поршневой (поршневая группа) двухцилиндровая, с воздушным охлаждением - предназначена для
выработки сжатого воздуха.
Смазка трущихся поверхностей деталей поршневого блока осуществляется разбрызгиванием масла. Заливка
масла в картер производится через заливное отверстие в верхней части корпуса картера; слив масла - через
сливное отверстие ниже заливной горловины. Уровень масла должен находиться в пределах красной метки
смотрового окна.
Ресивер (воздухосборник) (14)(См. Рис.1) служит для сбора сжатого воздуха, выравнивания пульсации воздуха,
получающейся в результате возвратно-поступательного движения поршней компрессора, отделения конденсата
и масла. Ресивер является также корпусом, на котором смонтированы узлы и детали компрессора.
Ресивер имеет штуцеры для установки реле давления (прессостата)(6)(См. Рис.1), обратного клапана (11), крана
слива конденсата, предохранительного клапана, а также кронштейн для его установки на платформе (16).
Платформа (16) предназначена для монтажа поршневого блока, электродвигателя, защитного кожуха (2).
Электродвигатель (1) предназначен для привода поршневого группы и компрессорного блока.
Реле (прессостат) (6) служит для обеспечения работы компрессора в автоматическом режиме, поддержания
давления в ресивере.
Внимание!
Прессостат отрегулирован на заводе-изготовителе, и не должен подвергаться
регулировкам со стороны пользователя!
Штуцер (8)(См. Рис.1) с регулятором давления (7) предназначен для подачи воздуха потребителю.
Предохранительный клапан служит для ограничения максимального давления в ресивере и отрегулирован на
давление открывания, превышающее давление нагнетания не более чем на 15%.
Обратный клапан (11) обеспечивает подачу сжатого воздуха только в направлении от поршневого блока к
ресиверу.
Кран слива конденсата (расположен снизу ресивера) служит для удаления конденсата из ресивера.
Манометр (3) предназначен для контроля давления в ресивере.
Блок управления включает в себя: манометр давления в ресивере (3); манометр давления на выходе (9); реле
давления (прессостат) (6); регулятор давления на выходе (7); кнопку пуска (4); предохранительный клапан.
1. Электродвигатель
2. Кожух защитный
3. Манометр давления в ресивере
4. Кнопка выключателя
5. Ручка для транспортировки
6. Реле давления (прессостат)
7. Регулятор давления на выходе
8. Штуцер подключения потребителей
9. Манометр давления на выходе
10. Фильтр воздушный
11. Обратный клапан
12. Ножка резиновая
13. Крышка головки цилиндра
(поршневой группы)
14. Ресивер
15. Колесо
16. Платформа
17. Воздухопровод

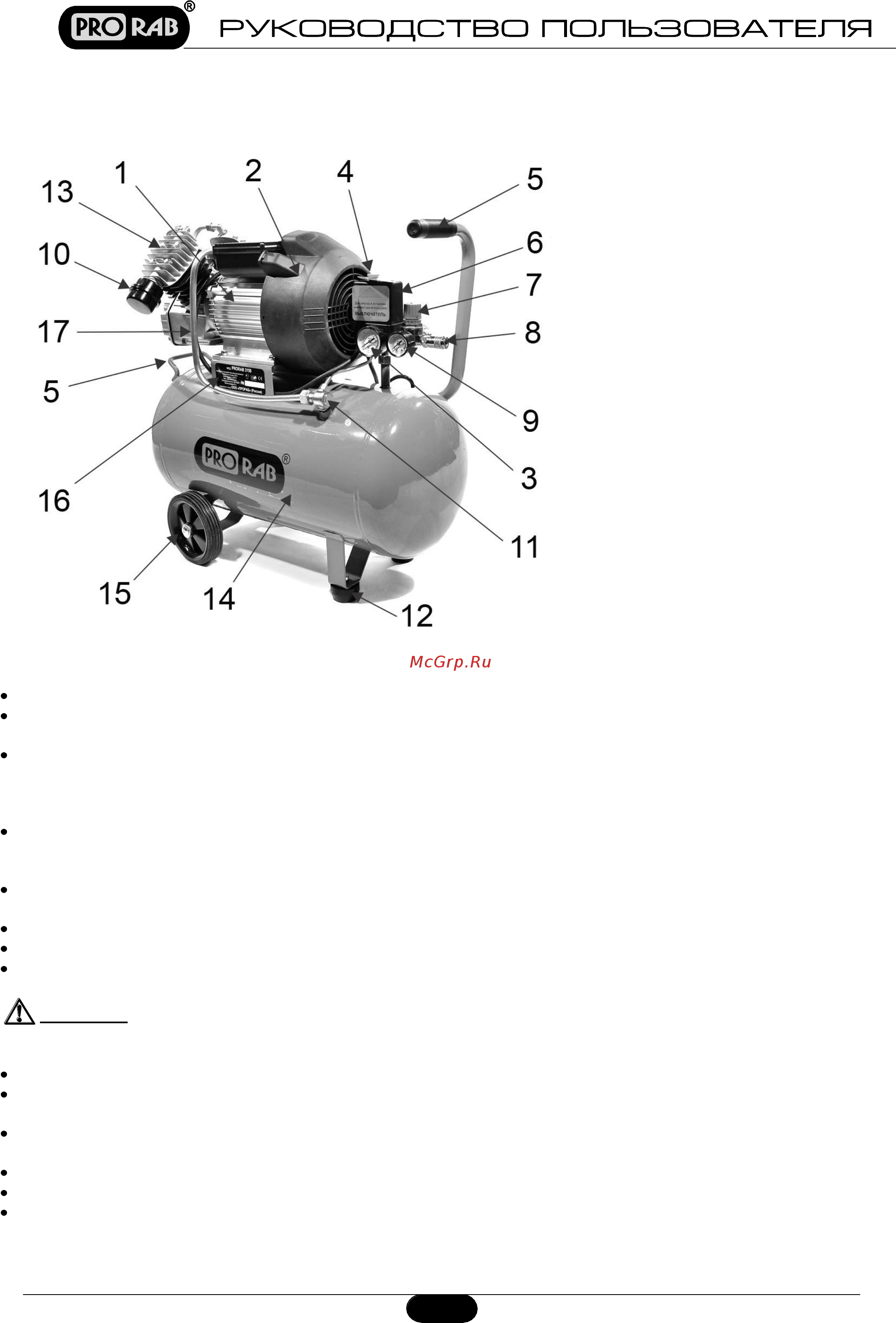

Рис. 1
