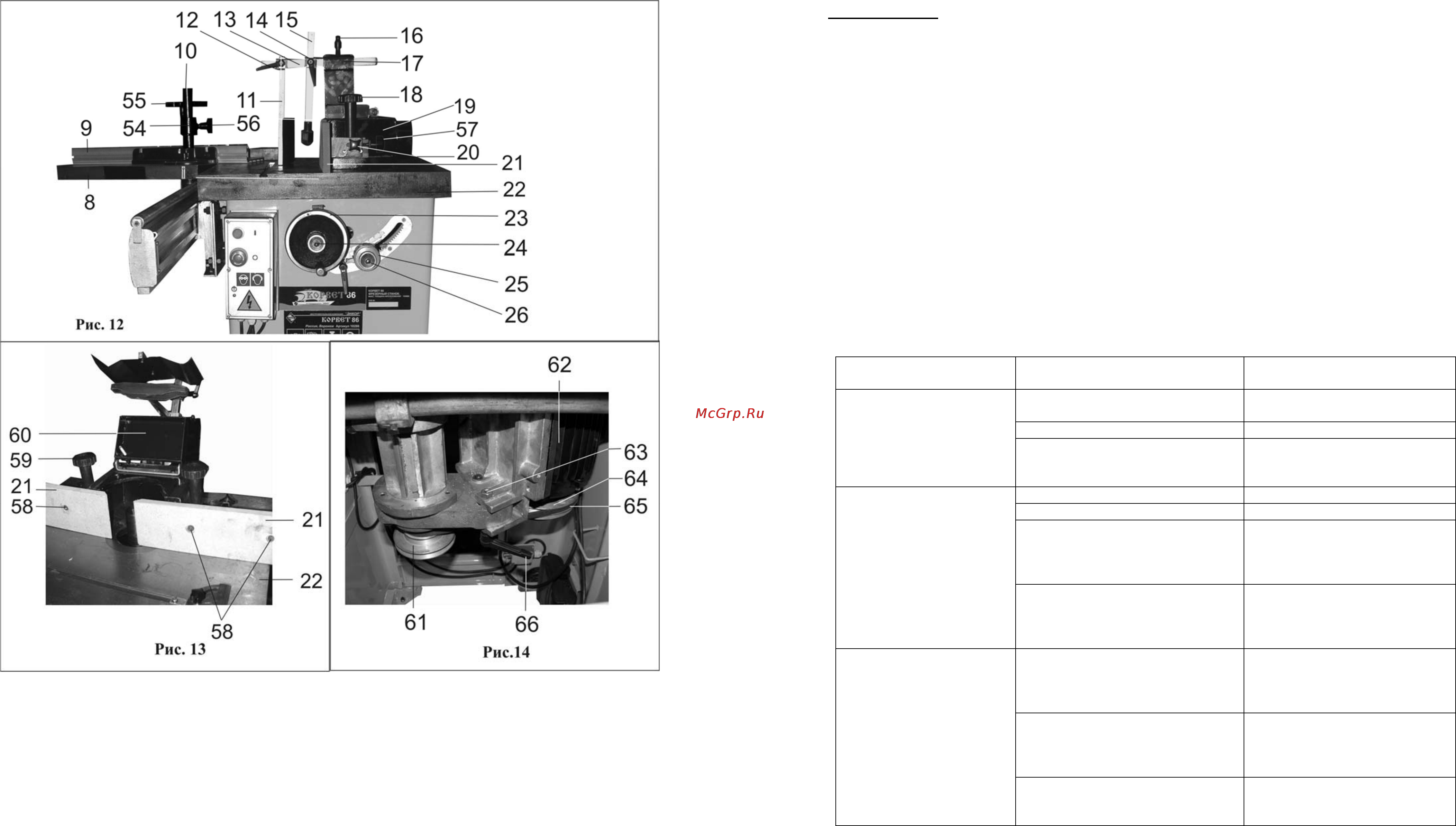

8.5. Установка и регулировка оборудования для прямолинейного фрезерования (Рис.2,12)

8.5.1. Для прямолинейного фрезерования заготовок на поверхности рабочего стола (22) установить и двумя

установочными винтами (18) надёжно зафиксировать узел направляющих планок (19).

8.5.2. На стойке прижимов (17) установить и винтом фиксации закрепить штангу прижимов (13).

8.5.3. На штангу прижимов (13) с помощью прижимов (12 и 14) установить и закрепить прижимную планку

(15) и прижимную пластину (11).

8.5.4. Прижимная планка (15) и прижимная пластина (11) устанавливаются с учётом обрабатываемой

заготовки так, чтобы они не мешали прямолинейному продвижению заготовки в продольном направлении,

но удерживали её от перемещений в вертикальном и поперечном направлениях.

8.5.5. При торцевом или косом фрезеровании небольших заготовок в специальный паз рабочего стола (22)

вставить направляющую скоса

(F) Рис.1. Транспортир направляющей скоса установить и зафиксировать на

показании шкалы, соответствующем углу фрезерования заготовки.

8.5.6. При торцевом или косом фрезеровании габаритных заготовок на подвижном рабочем столе (8)

установить направляющую планку (9), которую закрепить стойкой (10). На стойке (10) установить и

закрепить винтом фиксации (56) прижимное устройство (54). Фиксация заготовки на подвижном рабочем

столе (8) производится вращением по часовой

стрелке маховика (55) прижимного устройства (54). Угол

фрезерования заготовки устанавливается и фиксируется на транспортире направляющей планки (9).

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предупреждение: для собственной безопасности необходимо выключить станок и отключить вилку из

электрической розетки перед выполнением обслуживания станка.

14.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и посторонних

предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы, и детали от пыли, стружки и

посторонних предметов. Периодически очищайте

станок сжатым воздухом.

14.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа,

повреждения следует заменять немедленно.

14.3. Приводной ремень следует менять, когда его натяжение не помогает предотвращать проскальзывание

шпинделя.

14.4. Станок всегда необходимо проверять перед работой. Все неисправности должны быть устранены, и

выполнены регулировки. Проверить плавность работы всех деталей

14.7. После окончания работы удалить стружку со станка и тщательно очистить все поверхности. Рабочие

поверхности должны быть сухими, металлические некрашеные поверхности слегка смазаны маслом.

14.8. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов

и механизмов станка после 50 часов наработки.

14.9. Для смазки поверхностей станка применять машинное масло. Для

смазки ходовых винтов

применять густую смазку типа ЛИТОЛ

15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Главным в получении оптимальных результатов при использовании станка является правильная регулировка.

Лучше всего проверить все регулировки во время устранения неисправности

Неисправность

Возможная причина

Действия по устранению

1. Нет напряжения в сети питания

1. Проверить наличие

напряжения в сети

2. Неисправен выключатель 2. Проверить выключатель

1. Двигатель не запускается

3. Сгорела обмотка двигателя

3. Обратиться в

специализированную

мастерскую для ремонта.

1. Низкое напряжение 1. Проверить напряжение в сети

2. Перегрузка по сети 2. Проверить напряжение в сети

3. Обрыв в обмотке

3. Обратиться в

специализированную

мастерскую для ремонта.

2. Двигатель не развивает

полную скорость и не

работает на полную

мощность

5. Слишком длинный

удлинительный шнур

5. Заменить шнур на более

короткий, убедитесь, что он

отвечает требованиям п.5.2.4.

1. Двигатель перегружен

1. Уменьшить нагрузку на

двигатель,

соблюдать режим работы для

данной операции.

2. Обмотки сгорели или обрыв в

обмотке

2. Обратиться в

специализированную

мастерскую для ремонта

3.Двигатель перегревается,

останавливается,

размыкает прерыватели

предохранителей

4. Предохранители или

прерыватели имеют недостаточную

мощность

4. Установить предохранители

или прерыватели

соответствующей мощности

16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Станок модели "КОРВЕТ 86" соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим безопасность

жизни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.

Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп

подпись

Дата продажи “___”_____________ 200 г. __________________

подпись продавца штамп магазина
