12. ОПОРА РОЛИКОВАЯ

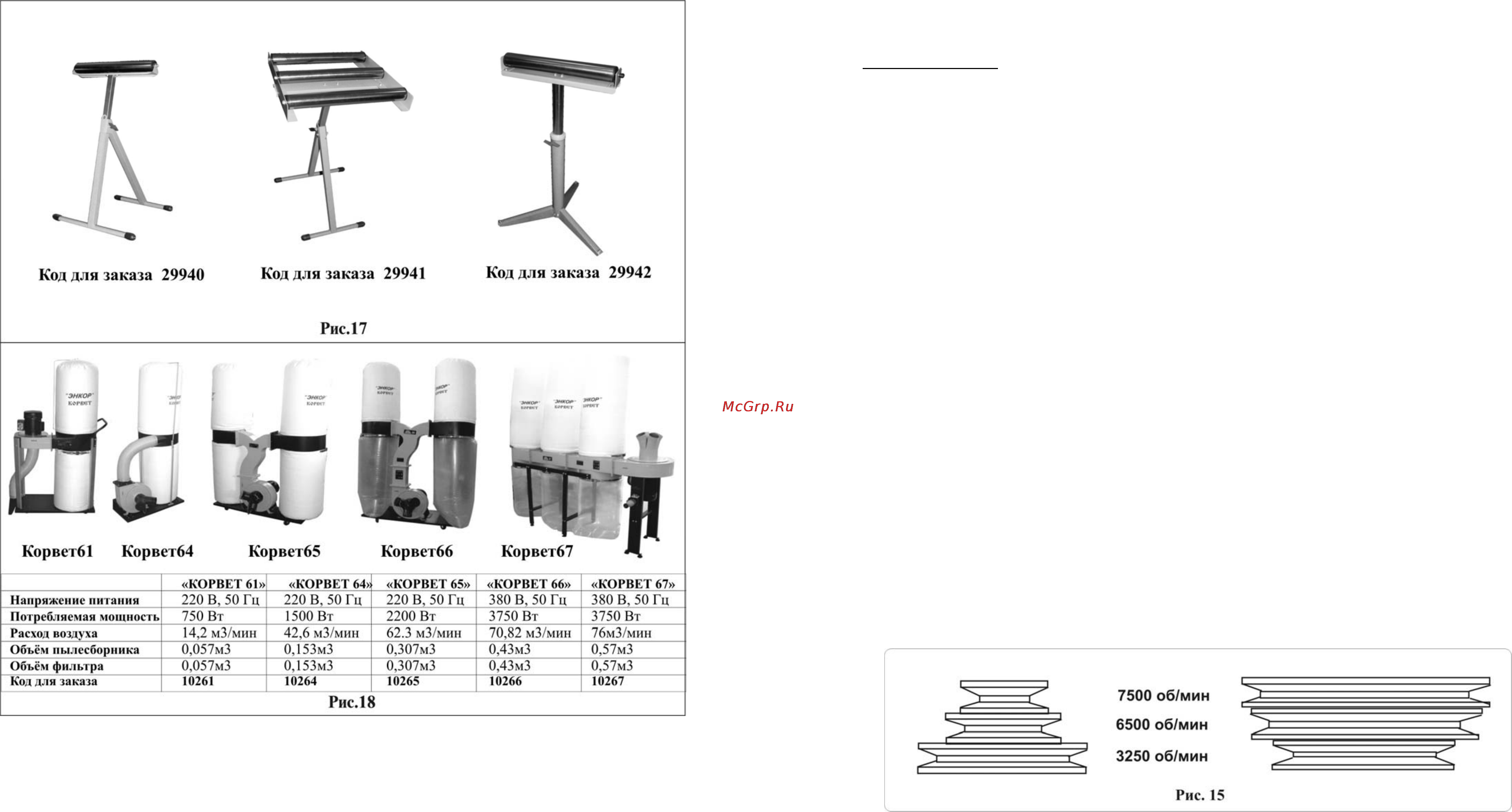

Для создания удобств при работе со станком, рекомендуем приобрести опору

роликовую (Рис.17), которая облегчит работу с заготовками большой длины, как

при подаче заготовки на обработку, так и передаче готового изделия после

обработки.

13. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ

Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ»,

рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.18), которые обеспечат

надлежащие условия работы и сохранят Ваше здоровье.

9. РЕГУЛИРОВКА

Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки

регулировки могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить

вновь.

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это

может привести к травме.

9.1. Регулировка перед началом работы (Рис.12,13,14)

9.1.1. Выполнить установки согласно предполагаемой операции (раздел 8).

9.1.2. При фрезеровании важным в настройке является установка направляющих планок (21). Ослабить

фиксацию направляющих планок (21), повернув против часовой стрелки гайки фиксации (20), вращением

винтов (57) соответственно установить обе

(переднюю и заднюю) направляющие планки (21) в одной

плоскости по касательной к окружности резания фрезы. Гайками фиксации (20) закрепить положение

направляющих планок (21). Необходимо обращать особое внимание на перпендикулярность направляющих

планок (21) относительно рабочего стола (22) (проверяется угольником).

9.1.3. При сквозном (плоском или профильном) фрезеровании задняя направляющая планка (21) остаётся,

как указано в п.9.1.2, а переднюю направляющую

планку (21) установить параллельно задней

направляющей планке (21) но со смещением к касательной окружности резания на величину фрезеруемого

слоя (глубины профиля), п.9.1.2. Гайкой фиксации (20) закрепить установку передней направляющей

планки (21).

9.1.4. При плоском и профильном несквозном фрезеровании обе направляющие планки (21)

устанавливаются в одной плоскости без смещения относительно друг друга, но со смещением к касательной

окружности резания на величину фрезеруемого слоя.

9.1.5. В зависимости от диаметра применяемого режущего инструмента, ослабить фиксацию винтов (58)

направляющие планки (21) раздвинуть/сдвинуть, положение зафиксировать винтами (58).

9.1.6. Угол фрезерования относительно рабочего стола (22) выполняется вращением маховика регулировки

наклона фрезы (25). Установленное положение закрепляется вращением по часовой стрелке ручки

фиксации положения наклона (24).

9.1.7. Установка высоты фрезерования относительно

рабочего стола (22) выполняется вращением маховика

регулировки высоты фрезы (23). Вращением маховика регулировки высоты фрезы (23) по часовой стрелке

фреза поднимается, против часовой стрелки – опускается. Установленное положение закрепляется

вращением по часовой стрелке ручки фиксации (24).

9.1.8. Определить необходимую скорость вращения шпинделя для предстоящей обработки заготовки. Для

изменения частоты вращения шпинделя необходимо за ручку (2) открыть дверцу

основания (1) Рис.2.

Удерживая гайку (63) ручкой (66) перемещением электродвигателя (62) ослабить фиксацию положения

натяжения ремня передачи (65) на шкивах (61 и64).

9.1.9. В зависимости от выбранной скорости вращения режущего инструмента ремень передачи (65)

установить на шкивах (61и 64) в одно из трёх положений. Перемещением электродвигателя (62) натянуть

ремень передачи (65), положение зафиксировать. Чрезмерное натяжение ускорит износ ремня передачи

(65).

10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

10.1. Подготовка к работе (Рис.12)

10.1. 1. Перед включением станка убедиться в том, что патрубок узла направляющих планок Вашего

станка, подсоединён к устройству для сбора стружки и древесной пыли (см. раздел 13).

10.1.2. Поместить заготовку на рабочий стол (22). Проверить плавность движения и равномерность

прилегания заготовки к направляющей планке (21) и рабочему столу (22).

10.1.3. Проверить правильность настройки

и установки прижимных устройств (п.9.1). Прижимная планка

(15) должна быть настроена таким образом, чтобы заготовка была плотно прижата к рабочему столу (22), но

в тоже время не мешала продвижению заготовки. Прижимная пластина (11) должна быть настроена таким

образом, чтобы заготовка была плотно прижата к направляющим планкам (21), но в тоже время не мешала

продвижению

заготовки. При выполнении фрезерной операции с применением подвижного стола (8)

заготовку на подвижном столе (8) закрепить с помощью прижимного устройства (см. п.8.5.6.).

10.1.4. При обработке заготовок длинной более 1000 мм, установить роликовые опоры см. раздел 12.
