Энкор Корвет-86 10286 [9/14] Устройство станка
![Энкор Корвет-86 10286 [9/14] Устройство станка](/views2/1022239/page9/bg9.png)
18
ДЕТАЛИ СБОРКИ «КОРВЕТ 86» (Рис. LTO 2)
*- позиция по схеме сборки
№*
Код
Наименование
№*
Код
Наименование
1 127860 Ползун 30 127889 Ручка
2 127861 Транспортир 31 127890 Винт
3 127862 Винт 32 127891 Маховик
4 127863 Указатель 33 127892 Ось
5 127864 Гайка 34 127893 Вал-шестерня
6 127865 Гайка 35 127894 Шестерня
7 127866 Шайба 36 127895 Вал-шестерня
8 127867 Шайба 37 127896 Штифт
9 127868 Шпиндель 38 127897 Плита двигателя
10 127869 Крышка 39 127898 Винт
11 127870 Ручка 40 127899 Опора
12 127871 Винт 41 127900 Шкив
13 127872 Стойка 42 127901 Шайба
14 127873 Рейка 43 127902 Шкив двигателя
15 127874 Скоба B1 127903 Ручка
16 127875 Пластина B2 127904 Шпонка
17 127876 Плита B3 127905 Подшипник
18 127877 Корпус B4 127906 Кольцо стопорное
19 127878 Втулка B5 127907 Подшипник
20 127879 Проушина B6 127908 Кольцо стопорное
21 127880 Пружина B7 127909 Шпонка
22 127881 Крышка B8 127910 Ручка
23 127882 Втулка B9 127911 Шпонка
24 127883 Шкала B10 127912 Ручка
25 127884 Ролик B11 127913 Шпонка
26 127885 Вставка B12 127914 Эл. двигатель
27 127886 Вал-шестерня B13 127915 Кольцо стопорное
28 127887 Шайба B14 127916 Ремень клиновой
29 127888 Маховик
7
7. УСТРОЙСТВО СТАНКА

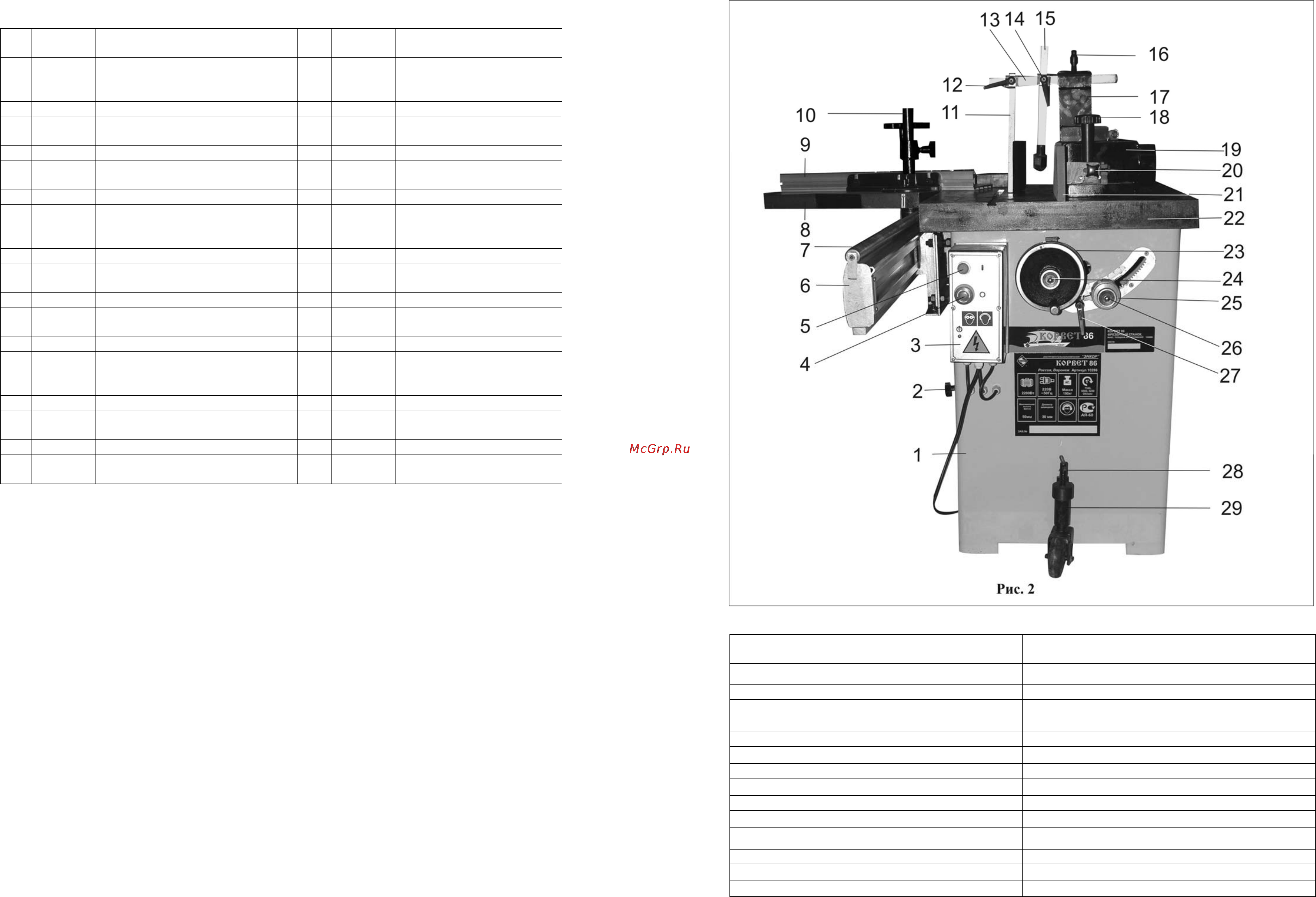

7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.2)
1. Основание
16. Винт фиксации
2. Ручка (дверцы) 17. Стойка прижимов
3. Магнитный пускатель 18. Винт фиксации
4. Кнопка «выкл.» 19. Узел направляющей планки
5. Кнопка «вкл.» 20. Винт фиксации
6. Направляющая 21. Направляющая планка
7. Ролик (направляющей) 22. Рабочий стол
8. Подвижный рабочий стол 23. Маховик (регулировки высоты фрезы)
9. Направляющая планка (скоса) 24. Ручка фиксации (положения высоты)
10. Стойка 25. Маховик (регулировки наклона фрезы)
11. Пластина прижимная 26. Ручка фиксации (положения наклона)
12. Прижим 27. Ручка (блокировки шпинделя)
13. Штанга прижимов 28. Ходовой винт
14. Прижим 29. Роликовая опора
15. Планка прижимная
