Энкор Корвет-86 10286 [5/14] Комплектность станка

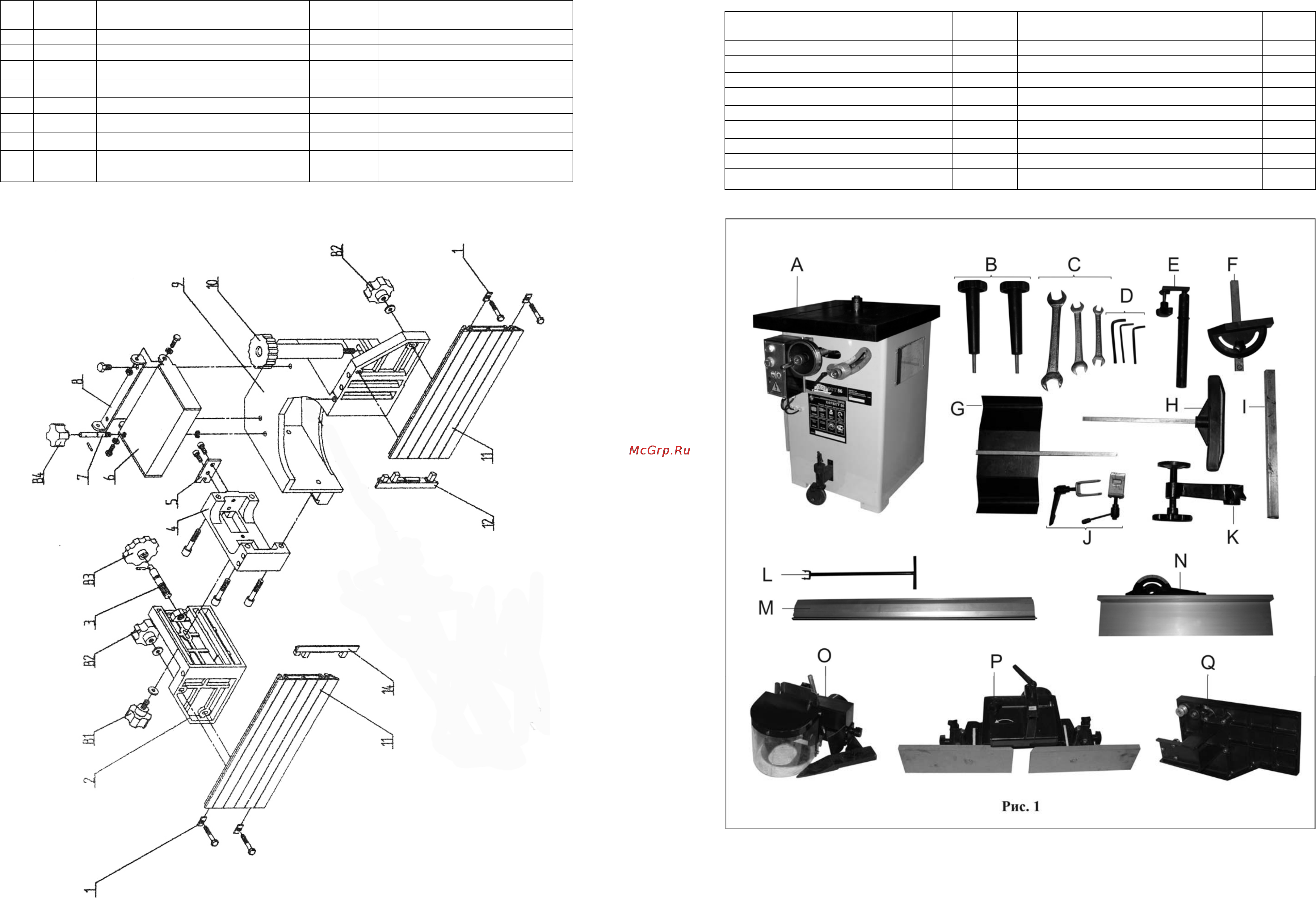

ДЕТАЛИ СБОРКИ «КОРВЕТ 86» (Рис. LTO 4)

*- позиция по схеме сборки

№*

Код

Наименование

№*

Код

Наименование

1 127950 Гайка 10 127959 Винт

2 127951 Крепление подвижное 11 127960 Планка направляющая

3 127952 Винт 12 127961 Заглушка

4 127953 Скоба 14 127962 Заглушка

5 127954 Упор В1 127963 Винт

6 127955 Кожух защитный В2 127964 Ручка

7 127956 Винт

В3

127965

Маховик

8 127957 Скоба

В4

127966

Ручка

9 127958 Пылесборник

СХЕМА СБОРКИ "КОРВЕТ 86" (Рис. LTO 4)

3. КОМПЛЕКТНОСТЬ СТАНКА

3.1. В комплект поставки входит:

A. Станок "КОРВЕТ 86 "

1 шт.

K. Прижимное устройство

1 шт.

B. Винт фиксации 2 шт. L. Водило 1 шт.

C. Ключ рожковый 3 шт. M. Направляющая 1 шт.

D. Ключ шестигранный 3 шт. N. Направляющая планка (скоса) 1 шт.

E. Стойка 1 шт. O. Защитный кожух (фрезы) 1 шт.

F. Направляющая скоса 1 шт. P. Узел направляющих планок 1 шт.

G. Пластина прижимная 1 шт. Q. Подвижный рабочий стол 1 шт.

H. Планка прижимная 1 шт. Руководство по эксплуатации 1 экз.

I. Штанга прижимов 1 шт. Упаковка 2 уп.

J. Прижим 2 шт.

Код для заказа 10286
