РАБОТА
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
- 18 -

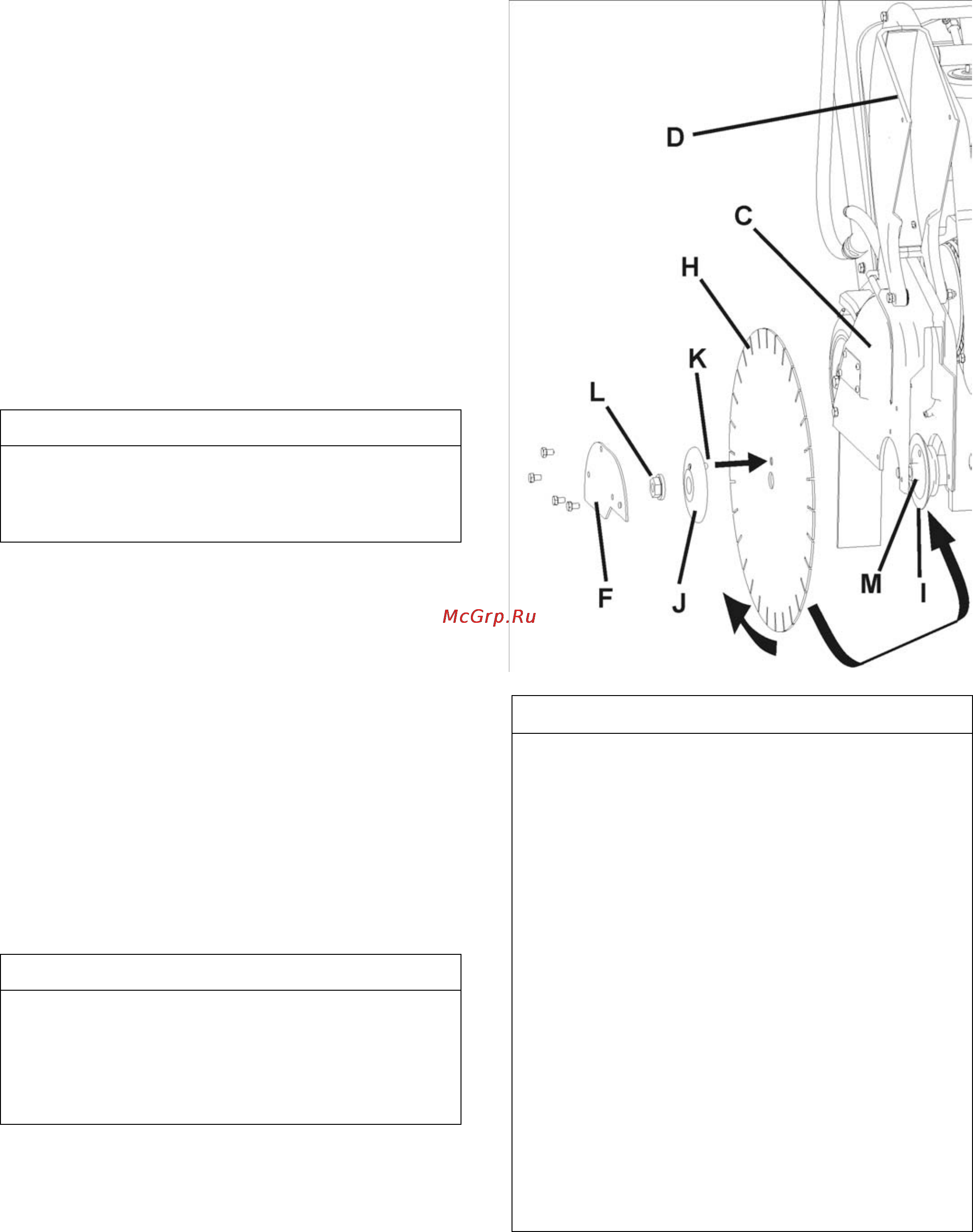

Установка Алмазного Диска (H):
Устанавливайте Диск (H) на рабочем месте.
Не перевозите машину с установленным
Диском (H).
1. Откройте переднюю крышку(V).
2. Переключите ключ Запуска Двигателя (DD) в
положение OFF.
3. Поднимите Диск (H) в верхнее положение, вращая
рукоятку заглубления (ЕЕ) против часовой стрелки.
4. Ключом 13мм (U) отвинтите четыре (4) болта M8,
которые крепят накладку (F) и временно удалите ее.
5. Подымите перед Кожуха (D).
6. Ключом 27мм (T), открутите стопорную гайку (L),
которая стягивает Фланцы (J) и (I) с диском.
ОБРАТИТЕ ВНИМАНИЕ
Стопорная Гайка (L
1
) на правой стороне машины
имеет левую резьбу.
Стопорная Гайка (L
2
) на левой стороне машины (не
показана) имеет правую резьбу.
7. Удалите Внешний Фланец (J).
8. Убедитесь, что Вал (M), Внутренний Фланец (I), и
Внешний Фланец (J) чисты и не повреждены.
9. Установите Диск (H) на Вал (M). Направление
вращения показывают стрелки на Диске (H) и на крышке
Кожуха (D).
10. Установите Внешний Фланец (J) на Вал диска (M).
Убедитесь, что штифт (K) проходит сквозь Диск (H) во
Внутренний Фланец (I).
11. Доверните Внешний Фланец (J) и Диск (H) против
направления вращения диска, чтобы удалить люфт.
12. Заверните стопорную Гайку (L) и затяните ее ключом
27мм (T).
ОБРАТИТЕ ВНИМАНИЕ
Стопорная Гайка (L
1
) на правой стороне машины
имеет левую резьбу. Затягивать с вращающим
моментом не менее 45 Nm.
Стопорная Гайка (L
2
) на левой стороне машины (не
показана) имеет правую резьбу. Затягивать с
вращающим моментом не менее 45 Nm.
13. Опустите крышку Кожуха диска (D).
14. Закрепите накладку Кожуха диска (F).
ПРЕДУПРЕЖДЕНИЕ!
• ИСПОЛЬЗУЙТЕ ТОЛЬКО Диски (H), максимальная
рабочая скорость которых больше, чем скорость
вала диска машины.
• Не изменяйте диск размера на больший без
замены ремней и шкивов на соответствующие!
• Не работайте с машиной без Кожухов Диска (H)!
• Не работайте с машиной с поднятой крышкой
Кожуха (D)!
• Вылет диска (H) из кожуха НЕ ДОЛЖЕН
превысить 180!
• Контактирующие поверхности Вала (M) и Фланцев
(I) и (J) ДОЛЖНЫ БЫТЬ чистыми и
неповрежденными.
• Не перевозите машину с установленным Диском
(H).
• Не используйте влажные Алмазные Диски (H) без
воды.
• ЧИТАЙТЕ инструкции, приложенные к Дискам (H).
• Не устанавливайте Диск (H), при подключенном
источнике энергии (электропитания).
