ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
- 24 -

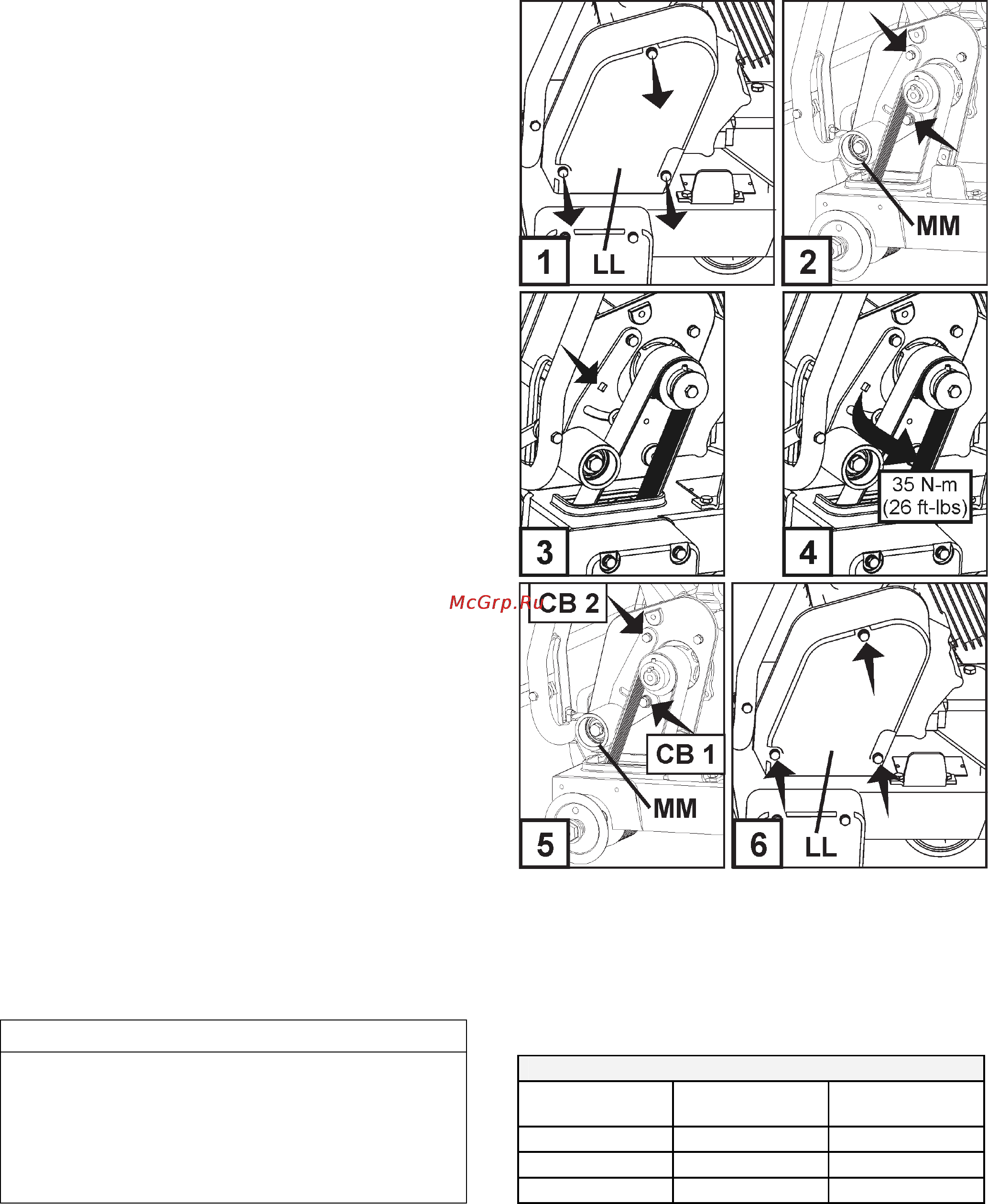

Натяжение ремня Привода Вала диска:
После первых часов работы Приводной Ремень должен
быть подтянут. Натяжение Ремня удерживает
Натяжитель (ММ).
Необходимые Инструменты:
• Гаечный ключ 13mm (поставляется с машиной).
• Гаечный ключ 14 мм (Не поставляется).
• Динамометрический ключ 3/8” (9.53mm)
1. Ключом 13 мм (U) отверните три болта M8, крепящие
Кожух ременной передачи (LL). Удалите кожух (LL).
2. Ключами 13 мм и 14 мм отпустите два болта, которые
крепят Натяжитель Ременного привода (ММ) [болты
указаны стрелками].
3. Ввести динамометрический ключ в квадратное
отверстие натяжителя Ременного привода (ММ).
4. Потяните натяжитель (ММ) с усилием 35 Нм так, чтобы
он натянул Клиновой ремень.
5. Зафиксируйте натяжитель ремня (ММ) центральным
болтом (CB1), затем затяните болт (CB2).
6. Установите Кожух ременной передачи (LL). Ключом 13
мм (U) затяните три болта, которые крепят Кожух (LL).
Регулятор Скорости (Говернер)
Регулировка Говернера и дросселя является критичной
для всех двигателях внутреннего сгорания. Обычно
частота вращения двигателя предустановлена на
фабрике. Однако, иногда эту настройку необходимо
изменять. Она должно регулярно проверяться после
обслуживания машины. Чтобы изменить настройку
Регулятора, смотрите руководство по двигателю.
ПРЕДУПРЕЖДЕНИЕ!
Превышение скорости диска (H) может привести к
разрушению диска и/или травме оператору и
свидетелям! Чтобы обеспечить правильную работу
Регулятора, определите правильную скорость вала
диска (RPM) согласно таблице. При настройке
дросселя и Говернера следуйте инструкции
изготовителя двигателя
.
Частота вращения валов диска и двигателя
Модель
Обороты Вала
диска
Обороты
Мотора
FS 513 2600 3600
FS520 2600 3600
FS 524 2100 3600
