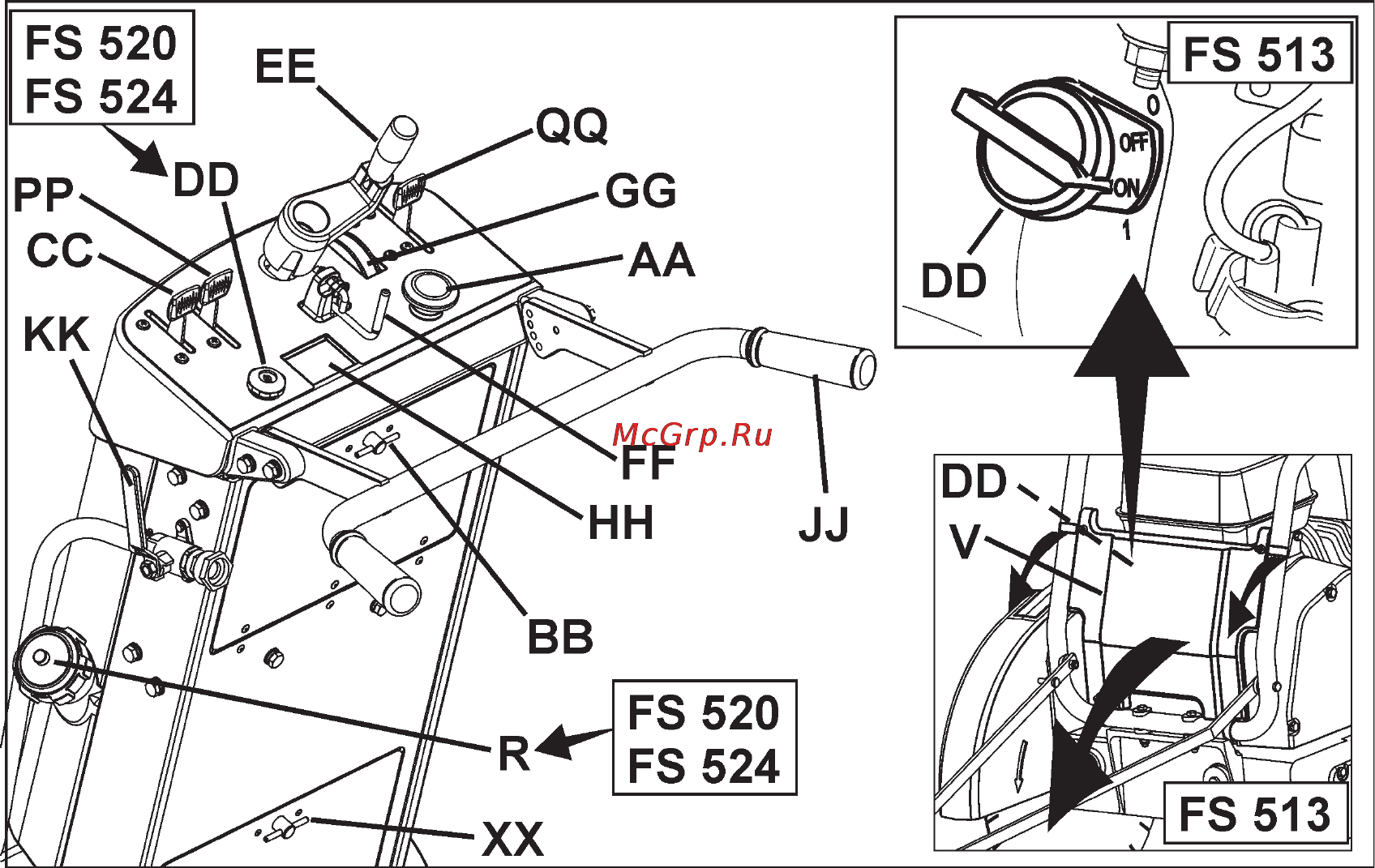

ИДЕНТИФИКАЦИЯ УЗЛОВ
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
- 8 -
AA. Аварийный Выключатель: Нажмите для
ОСТАНОВКИ двигателя при возникновении опасности.
Чтобы перезапустить машину, вытяните грибок вверх.
BB. Отделение Инструмента: Содержит это
Руководство, раскладку на запчасти и два гаечных ключа
(13mm и 27mm). Открывается поворотом барашка на 180
град. Руководство должно быть здесь всегда.
СС. Акселератор двигателя: Контроллер оборотов
двигателя. Вперед - увеличение частоты вращения.
Назад - уменьшение частоты вращения. Вся резка
делается при максимальной частоте вращения
двигателя.
DD. Ключ Запуска двигателя:
FS 513: Расположен на моторе, за передней панелью
(V). Для запуска – положение «ON». Используется для
выключения двигателя в некритических ситуациях.
FS 520 и FS 524 (Электрический Запуск): Ключ на
нижней левой стороне консоли. Для запуска поверните
ключ по часовой стрелке.
ЕЕ. Рукоятка заглубления Диска: Поверните против
часовой стрелки, чтобы поднять Диск (H) или по часовой
стрелке для опускания Диска (H).
FF. Ограничитель глубины: Фиксатор рукоятки
заглубления Диска (ЕЕ). Вытяните Ограничитель
глубины назад и поверните на 90 град., чтобы
блокировать его в нерабочем положении.
GG. Глубиномер: показывает величину заглубления
Диска (H) в сантиметрах (оранжевые) и дюймах (белые).
Работа: При выключенном двигателе опустите Диск (H)
до контакта с поверхностью. Проверните Глубиномер до
совмещения “0” с указателем. Поднимите диск. Когда
диск введен в рез, показывается текущая глубина
резания.
НН. Тахометр (RPM): Показывает частоту вращения
двигателя в оборотах в минуту. При выключенном
двигателе показывает общую продолжительность
работы. Время показывается в минутах (0-59), и часах.
JJ. Задняя Ручка: положение Оператора - позади
машины с обеими руками на Задней Ручке. Ручка имеет
несколько положений.
KK1. Водяной Кран: Контролирует поток воды к диску.
Расположен на Левой стороне машины, ниже Задней
Ручки (JJ). Не используется с водяным баком.
KK2. Водяной кран Кожуха: Управляет потоком воды к
диску. Расположен на кожухе диска. Используется с
водяным баком (если есть).
LL. Кожух ременной передачи (Не Показан): закрывает
приводной ремень.
ММ. Натяжитель ремня: для регулировки натяжения
приводного ремня.
NN. Сливной Шланг: Для удаления масла из мотора.
OO. Стояночный тормоз (для ЕС): Для удержания
машины в остановленном положении. Включается при
выключенном двигателе включением трансмиссии в
положение "Сцеплено". Перед запуском двигателя
двиньте рычаг в расцепленное положение!
PP. Рычаг Сцепления Трансмиссии: Для запуска
двигателей FS 520, и FS 524 ДОЛЖЕН БЫТЬ в
расцепленном (заднем) положении, (функция Нейтраль
Запуск). Толкните вперед, чтобы сцепить трансмиссию.
Оттяните назад, чтобы расцепить трансмиссию. С
расцепленной трансмиссией и выключенным двигателем
машина может двигаться.
