Husqvarna FS524 9651502-05 [28/40] Технические данные
![Husqvarna FS524 9651502-05 [28/40] Технические данные](/views2/1022308/page28/bg1c.png)

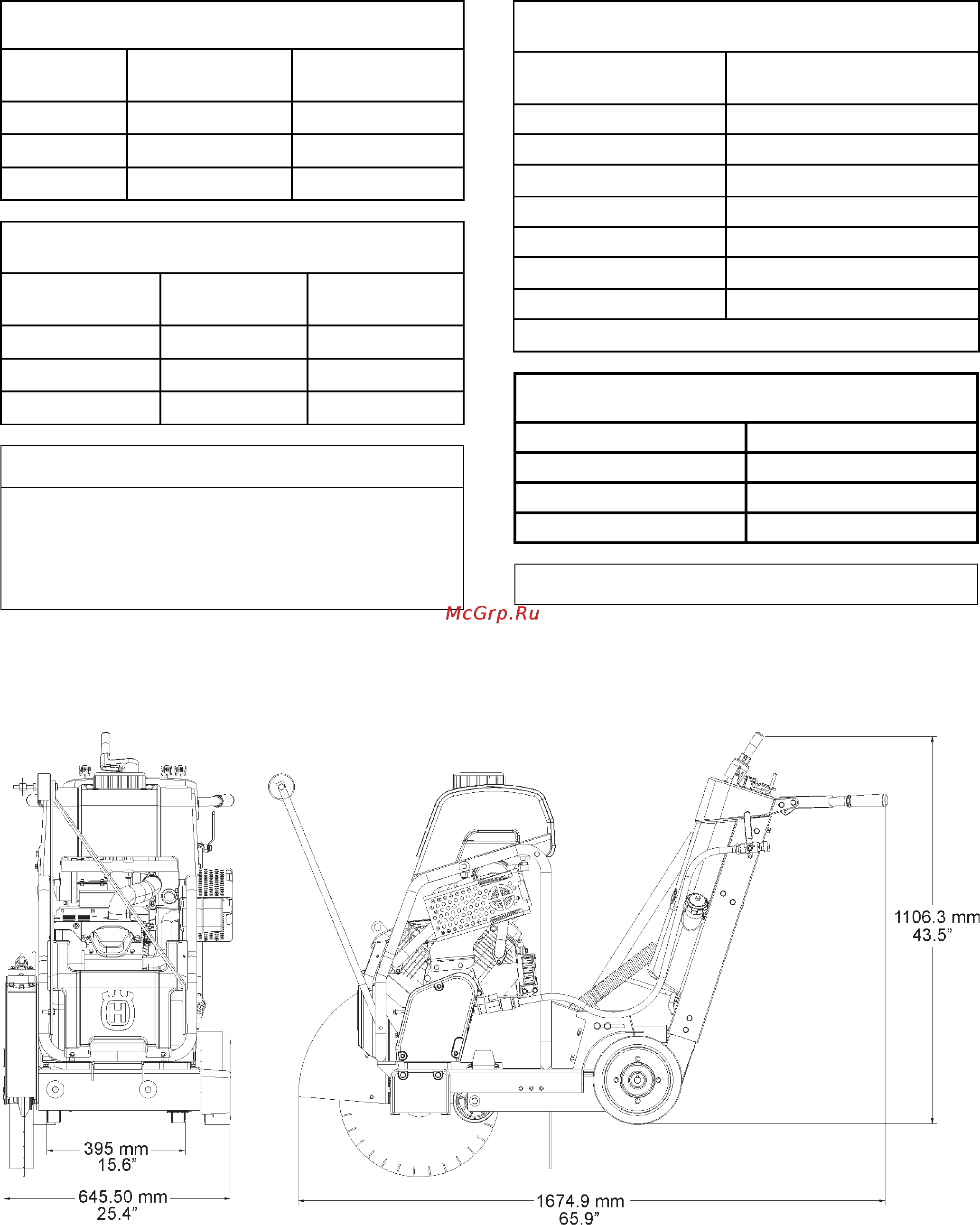

ТЕХНИЧЕСКИЕ ДАННЫЕ
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
- 28 -
Масса Машины
Модель
Номинальная
Масса (кг)
Максимальная
Масса (кг)
FS 513 187 213
FS 520 210 236
FS 524 213 239
Частоты вращения валов двигателя и диска
Модель
RPM Вала
диска
RPM мотора
FS 513 2600 3600
FS 520 2600 3600
FS 524 2100 3600
ПРЕДУПРЕЖДЕНИЕ!
ИСПОЛЬЗУЙТЕ ТОЛЬКО Диски (H), максимальная
рабочая скорость которых больше, чем скорость вала
диска машины.
Не изменяйте диск размера на больший без замены
ремней и шкивов на соответствующие!
Глубины резания
Размер Диска
Максимальная Глубина
резания
250 мм (10”) 68 мм (2-3/4”)
300 мм (12”) 93 мм (3-3/4”)
350 мм (14”) 118 мм (4-3/4”)
400 мм (16”) 146 мм (5-3/4”)
450 мм (18”) 164 мм (6-3/4”)
500 мм (20”) 192 мм (7-3/4”)*
600 мм (24”) 247 мм (9-3/4”)**
* только FS520 и FS 524: ** только FS 524 .
Топливный бак
Модель Емкость
FS 513 6.5 л
FS 520 8.3 л
FS 524 8.3 л
Водяной бак 25 л
