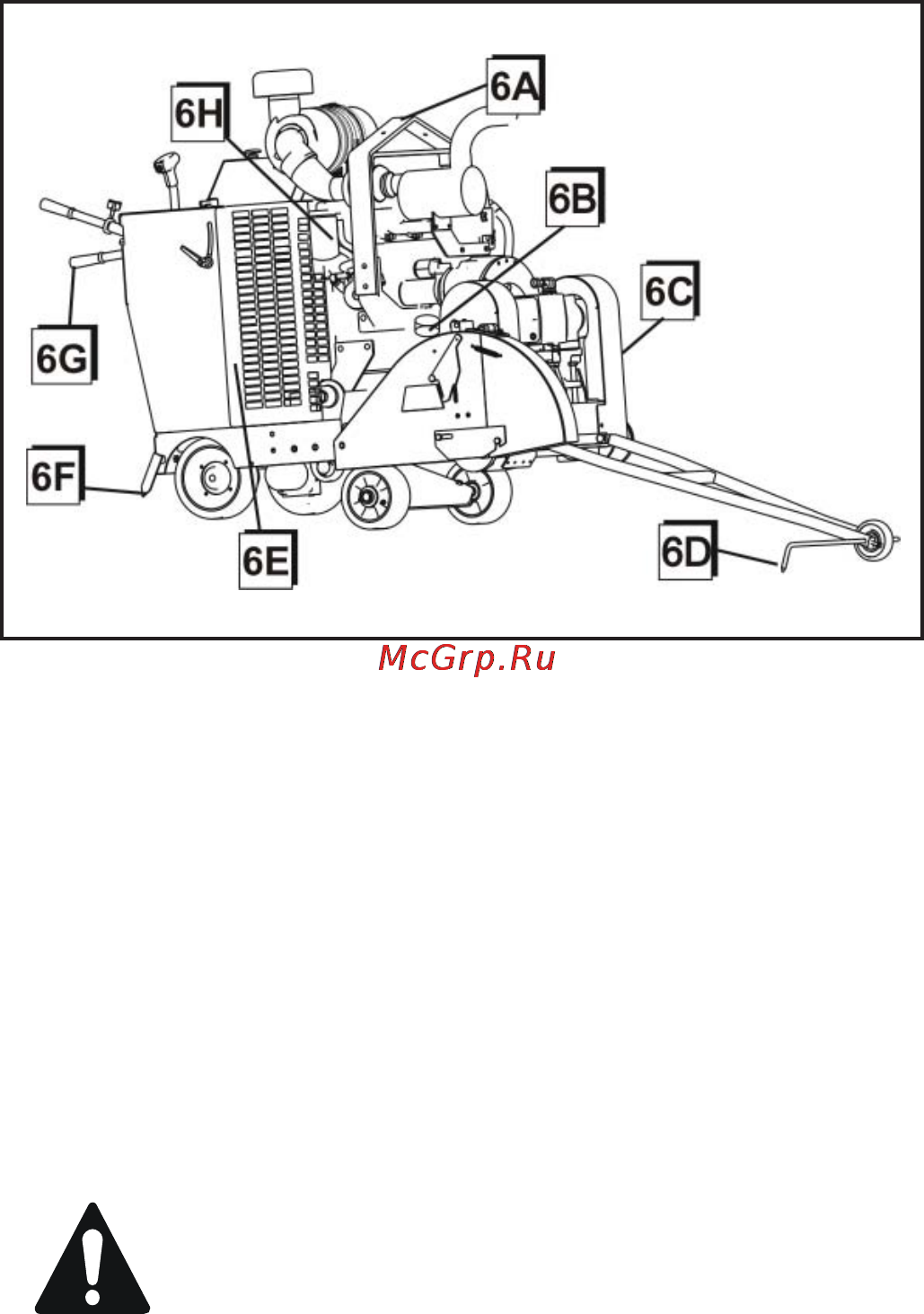

РИСУНОК 6
6A. ДУГА ДЛЯ ПОДЪЕМА: Для погрузки резчика.
6B. ПРОВЕРКА УРОВНЯ МАСЛА: Щуп указывает уровень
масла. Также горловина для заливки масла.
6C. КОЖУХИ И ЭКРАНЫ РЕМЕННОЙ ПЕРЕДАЧИ:
Закрывают двигатель, приводы, и вентилятор
охлаждения.
6D. ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ: Для контроля
соответствия направления движения разметке.
НЕ ВКЛЮЧАЙТЕ ДВИГАТЕЛЬ,
ЕСЛИ УДАЛЕН ХОТЯ БЫ
ОДИН ЭКРАН!
6E. ЭКРАНЫ ВЕНТИЛЯТОРА: Предохраняют двигатель,
вентилятор охлаждения, ременные приводы и шкивы.
6F. ЗАДНЯЯ НАПРАВЛЯЮЩАЯ: Для контроля положения
алмазного диска на линии разметки.
6G. РУЛИ: Для маневрирования резчиком. Для подъема
резчика не использовать!
6H. ФИЛЬТР ДВИГАТЕЛНОГО МАСЛА: Требуется
фильтрующий элемент
