Husqvarna FS6600D 9658854-30 [32/36] Diagram 1 wiring diagram fs6600 fs8400 instrument and control box

Содержание

• Fs 6600 d fs 8400 d 1
• Husqvarna 1
• Рц руководство оператора 1
• Husqvarna construction products north 2
• Внимательно прочитайте эти инструкции и 2
• Декларация соответствия директиве о машинах 2
• Ом fs6600 fs8400 2005 46 542 20 10 30 2
• Перед использованием рбббоо или рб8400 2
• Руководство оператора 2
• Убедитесь что вы их понимаете 2
• Каждая машина перед отгрузкой с фабрики полностью проверена каждая машина 3
• Оглавление 3
• Ознакомиться с предупреждениями по безопасности не следование условиям 3
• Описание страница 3
• Предупреждений может привести к травме или смерти строго следуйте инструкциям 3
• Снабжена копией этого руководства операторы этого оборудования должны 3
• Чтобы гарантировать нормальную долгосрочную эксплуатацию и обслуживание 3
• Безопасность 4
• Невыполнение этих предупреждений и инструкций 4
• Обязательно 4
• Предупреждение 4
• Безопасность 5
• К смерти или серьезноой травм 5
• Невыполнение этих предупреждений и инструкций 5
• Никогда 5
• Предупреждение 5
• Дб а 10
• Каталитического конвертера 10
• Надлежащая вентиляция 10
• Не безопасе 10
• Не делает безопасны 10
• Общая информация 10
• Однако при длительном или более интенсивном вдыхании может следовать потеря сознания тяжелое отравление и смерть 10
• Опасность для слуха 10
• Отработанный газ ядовит 10
• Предупреждение 10
• Этот резчик отгружен с фабрики 10
• Этот резчик отправлен с фабрики 10
• Использование этого изделия может привести к воздействию материалов известным штату калифорнии как канцерогенные и или способные вызывать врожденные дефекты или другой вред наследственности 11
• Предупреждение калифорнийской prop 65 11
• Предупреждение пыль 11
• Резка особенно сухая создает пыль от разрезаемого материала который часто содержит кремний 11
• En iso 11201 12
• Fs 6600 49 kw 119 94 12
• Fs 6600 fs 8400 3 3 48 12
• Fs 8400 63 kw 119 94 12
• Lpa db 12
• Lwa db en 23744 12
• Время воздействия 12
• Емс 12
• Максимальное время воздействия 12
• Мах 12
• Мах aeq 12
• Модель вибрация м 12
• Модель мощность давление 12
• Технические данные уровень шума емс и уровень шума hav 12
• Модели стандартная и се 13
• Спецификация fs6600 дизель 13
• Модели стандартная и се 14
• Спецификации fs8400 дизель 14
• Above engine was received the warranty safe 15
• E mail address purchaser s signature date 15
• F req ui red day month year 15
• For information on your rights to privacy please see page 2 of the john deere engine owner s warranty worldwide 15
• Note register via internet at www johndeere com enginewarranty or this form may be faxed to john deere at 1 319 292 5844 15
• Operation and proper servicing of the engine were explained to me i have received and have read the engine 15
• Owner s warranty 15
• Required number is made up of two letters then four digits then one letter then six digits all 13 characters required 15
• Telephone 15
• The equipment not the engine what is it what does the manufacturer call it 15
• The john deere 15
• Таблица 15
• Годовое обслуживание 16
• Ежедневное обслуживание 16
• Обслуживание каждые 100 часов 16
• Обслуживание каждые 250 часов 16
• Обслуживание каждые 50 часов 16
• Обслуживание каждые 500 часов 16
• Перед выполнением любого технического обслуживания поставьте машину на ровной поверхности выключайте двигатель и переведите зажигание в положение 0 позвольте машине остыть 16
• Перед запуском машины убедитесь что вы прочли это руководство оператора и знакомы с работой машины 16
• Перед отправкой с фабрики каждая машина полностью проверена строго следуйте инструкциям и в нормальных условиях ваша машина будет служить вам долго 16
• Порядок планового обслуживания 16
• Технологическая карта подготовки к работе 16
• Рисунок 1 17
• Рисунок 3 рисунок 2 18
• Рисунок 4 19
• Рисунок 5 19
• Не включайте двигател 20
• Рисунок 6 20
• 2 и 5 21
• Выкл 21
• Глубина пропила макс 21
• Движение машины рис 21
• Движение резчика с включенным двигателем 21
• Движение резчика с выключенным двигателем 21
• Диск глубина диск глубина 21
• Защитная одежда должна быть адекватной работе 21
• Зона работ должна быть хорошо освещенной и полностью очищенной от всех факторов риска 21
• Инструмент 21
• Использование 21
• Используйте только диски максимальная рабочая скорость которых больше чем скорость вала диска 21
• Люди не вовлеченные в работу должны покинуть зону работы 21
• Настройка длины рукоятки 21
• Не пытайтесь толкать резчик если он находится в нейтрали на уклоне оператор может потерять контроль над резчиком и причинить травму себе или другим людям 21
• Нейтраль 21
• Перед запуском машины прочитайте все это руководство и убедитесь что вы знакомы с работой этой машины 21
• Перед отгрузкой с нашей фабрики каждая машина прошла полный цикл проверок 21
• Применение 21
• Работа 21
• Стоп 21
• Строго следуйте нашим инструкциям и в нормальных рабочих условиях ваша машина будет служить вам долго и надежно 21
• 2 запуск 22
• John deere 22
• Вперед 22
• Выкл 22
• Выключите двигатель установите контроллер скоростей 1о в положение стоп 1вв удалите алмазный диск 2е перед транспортировкой 22
• Для предотвращения движения резчика при транспортировке зафиксируйте его спереди и сзади или привяжите его используя хомут зн 22
• Используя тумблер 1р на контроллере скорости 1о 22
• На крутых наклонных поверхностях всегда используйте лебедку никогда не становитесь ниже машины 22
• Надев кожух диска закрепите собачку которая скрепляет основные части и затяните болт 22
• Назад 22
• Не открывайте байпасный клапан 5м в нейтраль когда резчик остановлен на уклоне оператор может потерять контроль над резчиком и причинить травму себе или другим людям 22
• Не работайте резчиком с незакрепленными задвижкой и болтом регулярно осматривайте кожухи и задвижки на повреждения 22
• Обратите внимание на направление вращения диска направление показывают стрелки на алмазном диске 2е и на кожухе диска 2н убедитесь в чистоте контактирующих поверхностей диска 2е вала 2с внешнего и внутреннего фланцев 2в и 2р 22
• Обратите внимание на условия эксплуатации с точки зрения здоровья и безопасности 22
• Ослабьте болт собачки кожуха диска 20 поднимите переднюю половину кожуха 2н отвинтите болт вала 2а и снимите внешний 22
• Переведите ключ запуска двигателя 1н в 22
• Перевозка транспортным средством 22
• Погрузка резчика 22
• Подымаясь 22
• Положение 1 поднимите диск в верхнее положение 22
• Положение о выкл 22
• Правый болт вала 2а имеет левую резьбу а болт вала 2а с левой стороны имеет правую резьбу 22
• Предстартовые процедуры 22
• Работа 22
• Рис 1 2 и 5 22
• Спускаясь 22
• Стоп 22
• Топливо 22
• Транспортировка со снятым диском 22
• Удаление скользящего кожуха 22
• Установка диска рис 1 и 2 22
• Фланец 2в 22
• 1 вкл 23
• Будьте предельно внимательны при подготовке машины к запуску 23
• Валов диска и двигателя для разных размеров диска 23
• Выкл 23
• Желаемой глубины пропила 23
• Запрещается работа с машиной без установленных на свои места кожухов и ограждений 23
• Запуск резчика 23
• Информация о глубинах резания диском 23
• Использование выключателя ограничителя заглубления 1м с работающим двигателем 23
• Использование указателя глубины ю 23
• Нижнее 23
• О выкл 23
• При влажной резке убедитесь что расход воды достаточен 23
• Проверьте достаточность подача воды 10 20 литров в мин недостаток воды вызовет избыточный износ диска 23
• Рис 1 2 и 5 23
• Смотри те кар ту соо тве тствия скорое тей 23
• Уберите все инструменты с машины и области резания 23
• Установка скользящего кожуха 23
• Возможные проблемы при резке 24
• Диск не будет опускаться ниже чем вы указали на ограничителе глубины ю поэтому если нужен более глубокий рез указатель ограничителя должен быть перенастроен на новое значение глубины или вы можете просто выключить ограничитель глубины кнопкой 1м для перенастройки его положения 24
• Диск опускается слишком быстро 24
• Для аварийной остановки придавите красный грибок выключатель 1 к на капоте это остановит двигатель и электропитание всех электрических элементов кроме освещения перезапуск двигателя возможно только после вытягивания красного грибка выключателя 1к 24
• Любой ремонт поручайте только вашему дилеру 24
• Налево 24
• Направо 24
• Настройка прямолинейности хода 24
• Останавливание резчика 24
• Резчик с опцией еабутяаск 24
• Резчики с ручной настройкой вала 24
• Рис 1 2 24
• Рис 1 и 4 24
• Goodyear tensionrite strips p n 25
• Воздушный фильтр 25
• Выкл 25
• Гидросистема 25
• Для натяжения клиновых ремней 25
• Защелки воздушного филь тра 5а не могут быть закрыты если картридж установлен не должным образом 25
• Колеса и втулки 25
• Коробка передач за 25
• Моторное масло 25
• Натяжение клинового ремня 25
• Не перетягивайте ремни зм провисание ремней приводит к ухудшению рабочих характеристик резчика и уменьшению срока службы ремней 25
• Перед выполнением любого технического обслуживания поставьте машину на ровной поверхности с выключенным двигателем и пусковым ключом 1н в положении 0 выкл 25
• Рис 1 3 25
• Система охлаждения 25
• Смазка каждые 100 часов 25
• Смазка каждые 250 часов 25
• Техническое обслуживание рис 1 6 обслуживание картриджа фильтра 25
• Только 25
• Топливный фильтр 25
• Guard blade sizes 26
• Важные советы 26
• Гидросистема 26
• Должны 26
• Наборы грузов 26
• Наборы для изменения кожуха диска 26
• Не переполняйте 26
• Опциональные наборы 26
• Подробную информацию смотрите в таблице соответствий дисков 26
• Превышение скорости вращения диска 2е предельной скорости указанной на этом диске может привести к серьезным травмам оператора и даже посторонним 26
• Принадлежности рис 1 6 26
• Регулировка оборотов двигателя 26
• Рис 1 6 26
• Рис 2 3 26
• Установите на место все экраны и устройства защиты никогда не включайте резчик без всех экранов 26
• Храните резчик вне досягаемости детей спрячьте все регулировочные инструменты и ключи алмазный инструмент аккуратно храните в безопасном месте 26
• Запасные части 27
• Модели больших диаметров 27
• Ремонты 27
• 1000mm 28
• 350mm 450mm 28
• Size to convert 28
• Size to convert to 28
• Таблица переоборудования fs 6600 по размерам диска 28
• 1000mm 29
• Size to convert to 29
• Size то convert 29
• Таблица переоборудования fs 6600 по размерам диска 29
• 1000mm 30
• 1200mm 30
• 1500mm 30
• Size to convert to 30
• Size то convert 30
• Таблица переоборудования fs 8400 по размерам диска 30
• 1000mm 31
• 1200mm 31
• 1500mm 31
• Size to convert to 31
• Size то convert 31
• Таблица переоборудования fs 8400 по размерам диска 31
• Cb1 sw3 sw5 32
• Cr1 cr5 32

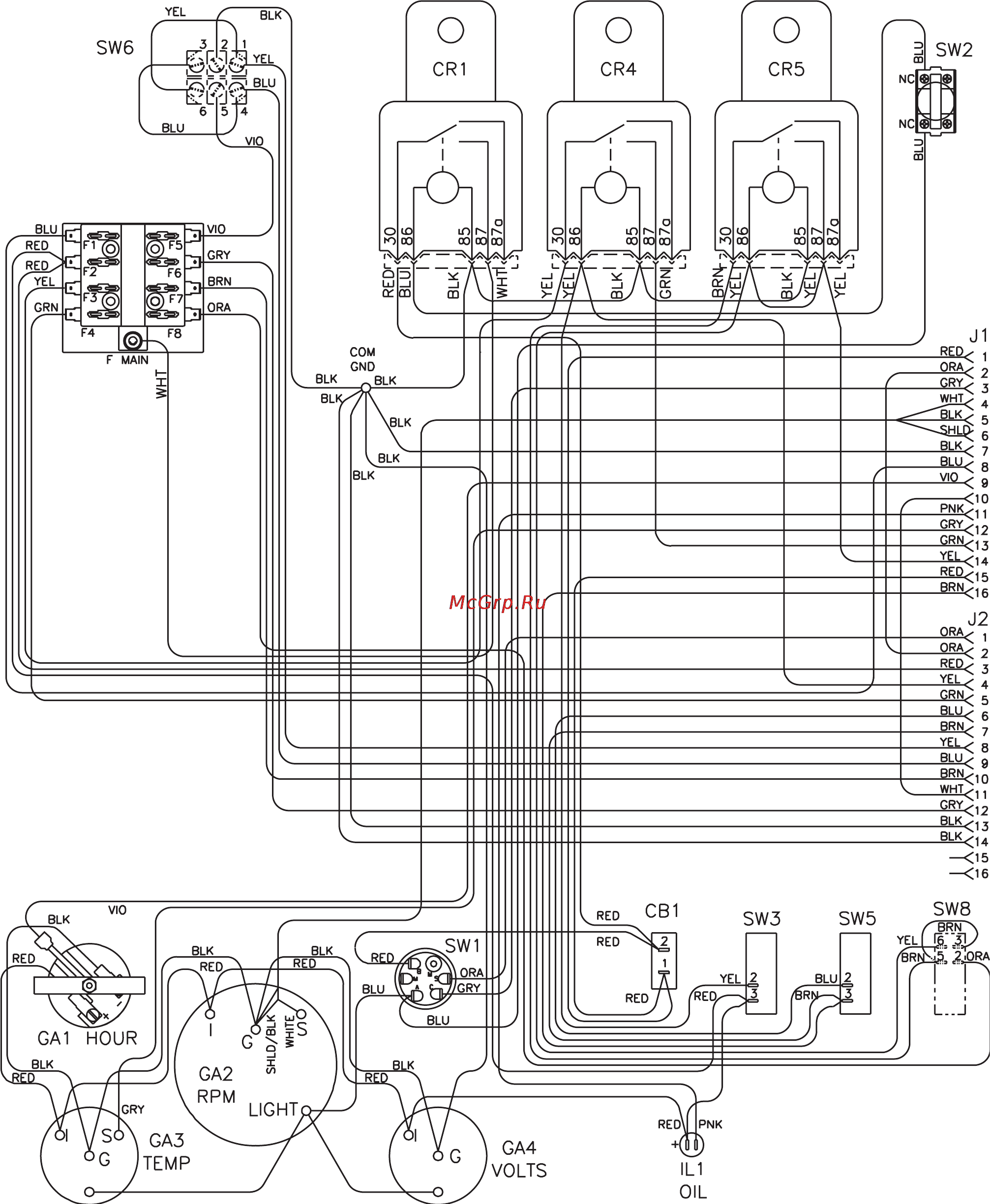

• Diagram 1 wiring diagram fs6600 fs8400 instrument and control box 32
• Ga1 hour 32
• Ga3 temp 32
• Sw6 sw2 32
• Volts il1 oil 32
• Diagram 3 wiring diagram fs6600 fs8400 cowl wiring 34
• Diagram 4 ladder diagram fs6600 fs8400 electrical 35
• Гп0п 35
• Component designators for fs6600 and fs8400 36
• Diagram 4 ladder diagram fs6600 fs8400 electrical 36
