2. ОПИСАНИЕ
от Мин.
до Макс.
(1)

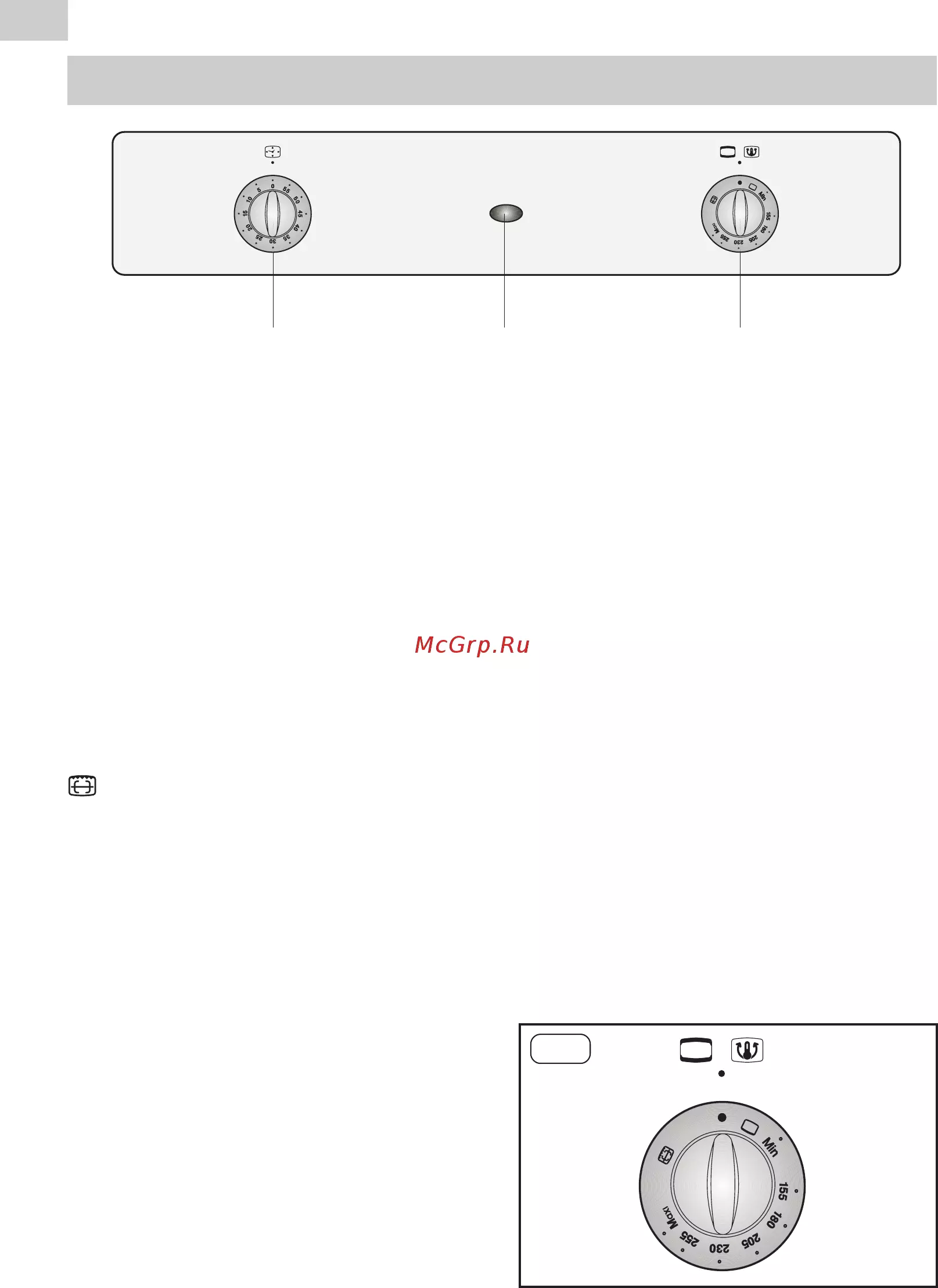

ПАНЕЛЬ УПРАВЛЕНИЯ
1) Ручка термостата/переключателя
2) Таймер 60'
3) Красная контрольная лампочка включения
вентилятора тангенциального охлаждения.
Обозначения на ручке термостата/переключателя (1)
0=Духовка выключена
=Различные значения температуры
(вращение против часовой стрелки)
= Включение горелки газового гриля
или нагревательного электрического
гриля + вертела (вращение по часовой
стрелке)
Примечание: Лампочка подсветки духовки
загорается и остается включенной при выборе
любой функции приготовления.
Таймер (2)
Таймер заводится полным поворотом
соответствующей ручки по часовой стрелке.
Затем, при повороте ручки в обратном
направлении, указатель устанавливается на
обозначенном в минутах времени, выбранном
для приготовления блюда. Звонок оповестит об
истечении выбранного времени.
Красная контрольная лампочка (3)
Загорается при включении вентилятора
тангенциалного охлаждения.
2
31
RU
G140 Imp 17-10-2003, 12:2242
