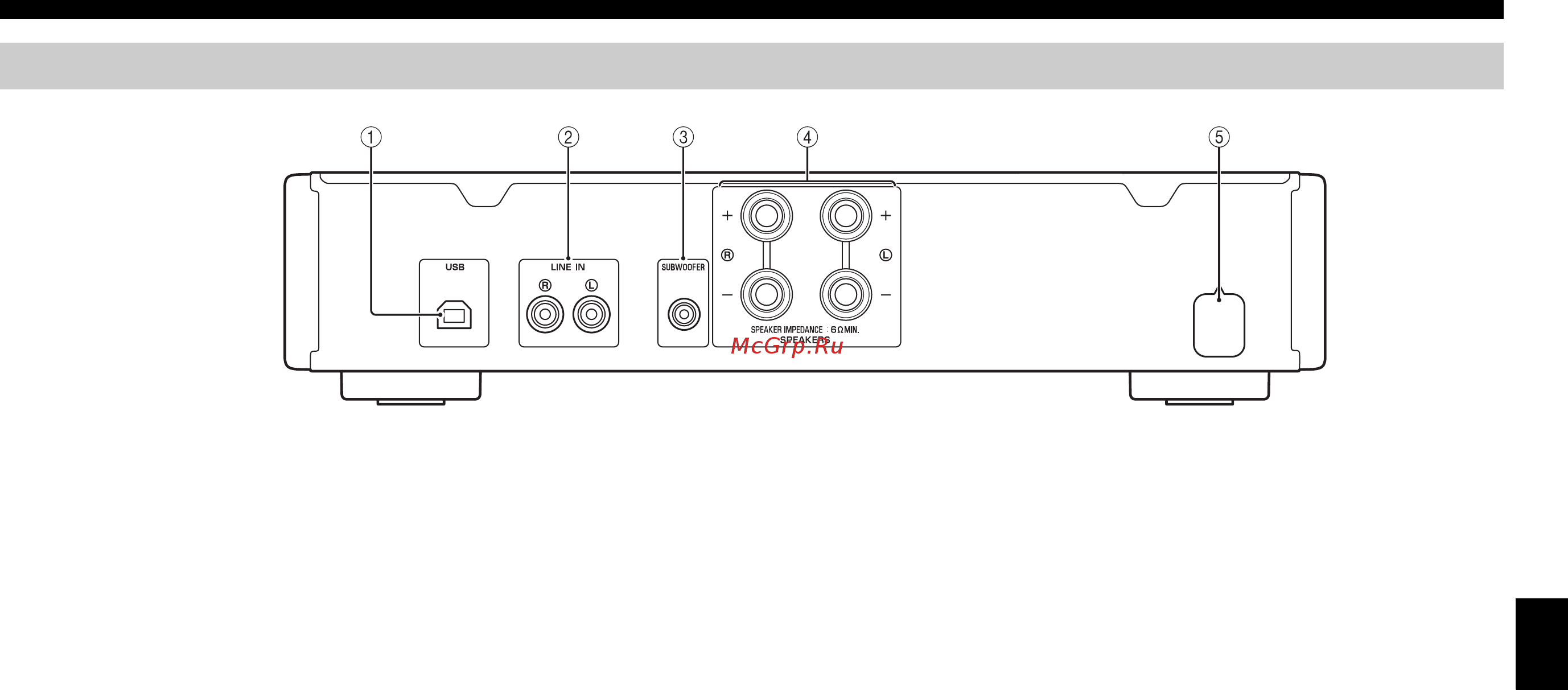

NOMBRES Y FUNCIONES DE LAS PIEZAS
5 Es
Español
1 Toma USB (Tipo B)
Se utiliza para conectar un PC (+página 8).
2
Tomas LINE IN
Se utiliza para conectar un componente externo (+página 8).
3
Toma SUBWOOFER
Se utiliza para conectar un subwoofer con amplificador incorporado (+página 8).
4 Terminales SPEAKERS
Se utiliza para conectar altavoces (+página 8).
5
Cable de alimentación
Panel trasero
