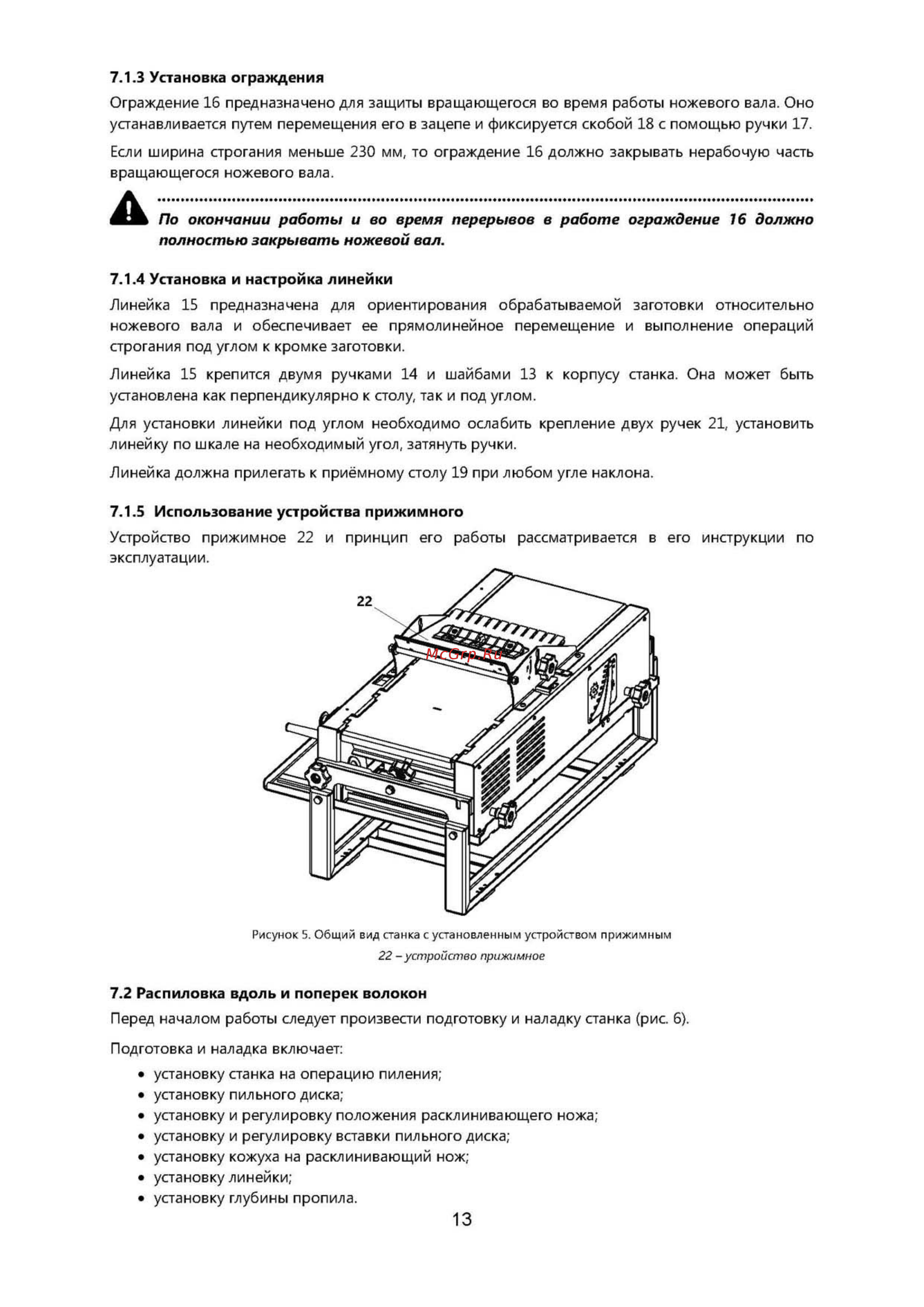

7 1 3 Установка ограждения Ограждение 16 предназначено для защиты вращающегося во время работы ножевого вала Оно устанавливается путем перемещения его в зацепе и фиксируется скобой 18 с помощью ручки 17 Если ширина строгания меньше 230 мм то ограждение 16 должно закрывать нерабочую часть вращающегося ножевого вала А По окончании работы и во время перерывов в работе ограждение 16 должно полностью закрывать ножевой вал 7 1 4 Установка и настройка линейки Линейка 15 предназначена для ориентирования обрабатываемой заготовки относительно ножевого вала и обеспечивает ее прямолинейное перемещение и выполнение операций строгания под углом к кромке заготовки Линейка 15 крепится двумя ручками 14 и шайбами 13 к корпусу станка Она может быть установлена как перпендикулярно к столу так и под углом Для установки линейки под углом необходимо ослабить крепление двух ручек 21 установить линейку по шкале на необходимый угол затянуть ручки Линейка должна прилегать к приёмному столу 19 при любом угле наклона 7 1 5 Использование устройства прижимного Устройство прижимное 22 и принцип его работы рассматривается в его инструкции по эксплуатации Рисунок 5 Общий вид станка с установленным устройством прижимным 22 устройство прижимное 7 2 Распиловка вдоль и поперек волокон Перед началом работы следует произвести подготовку и наладку станка рис 6 Подготовка и наладка включает установку станка на операцию пиления установку пильного диска установку и регулировку положения расклинивающего ножа установку и регулировку вставки пильного диска установку кожуха на расклинивающий нож установку линейки установку глубины пропила 13
