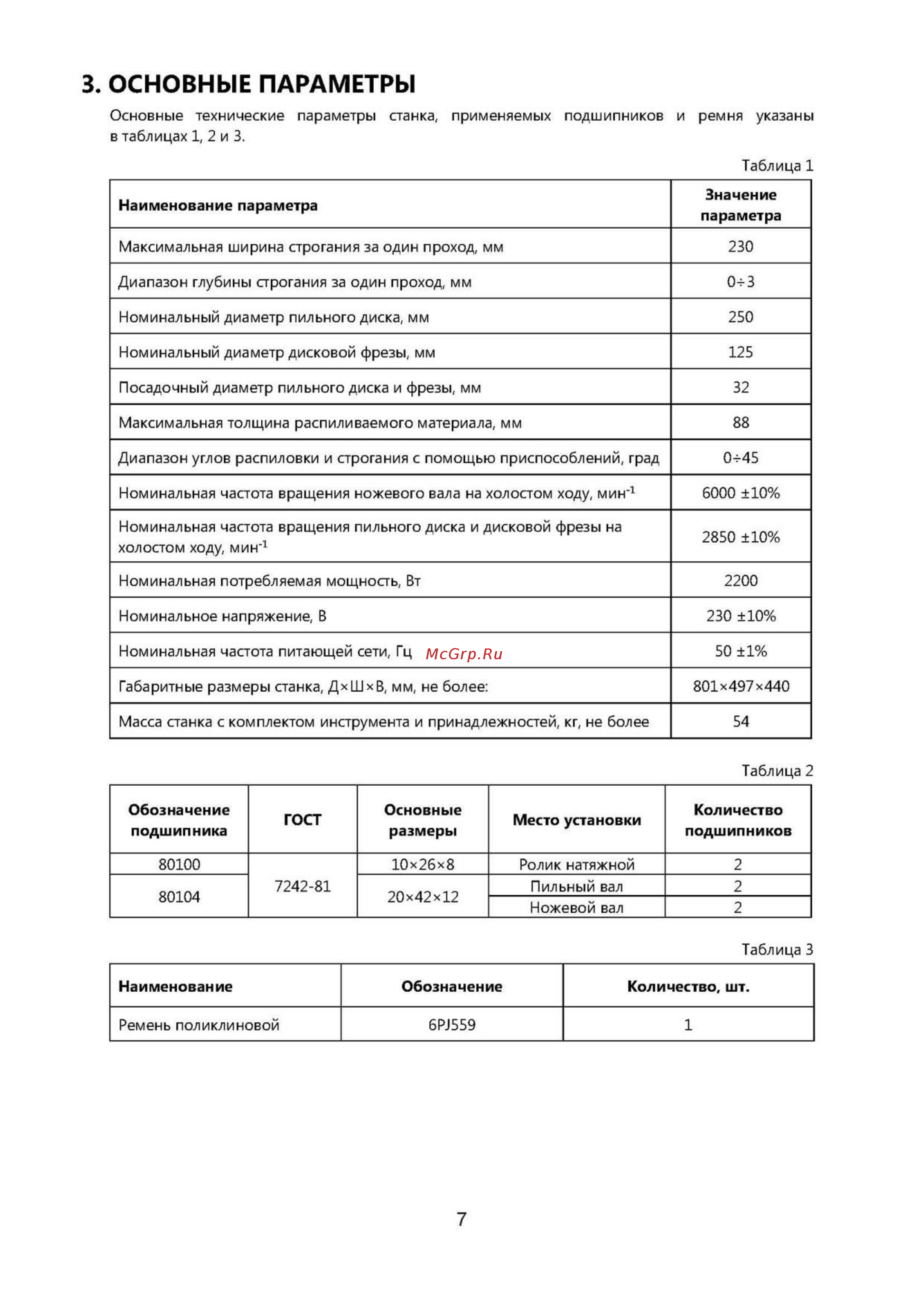

3 ОСНОВНЫЕ ПАРАМЕТРЫ Основные технические параметры станка применяемых подшипников и ремня указаны в таблицах 1 2 и 3 Таблица 1 Значение параметра Наименование параметра Максимальная ширина строгания за один проход мм 230 Диапазон глубины строгания за один проход мм 0 3 Номинальный диаметр пильного диска мм 250 Номинальный диаметр дисковой фрезы мм 125 Посадочный диаметр пильного диска и фрезы мм 32 Максимальная толщина распиливаемого материала мм 88 Диапазон углов распиловки и строгания с помощью приспособлений град 0 45 Номинальная частота вращения ножевого вала на холостом ходу мин 1 6000 10 Номинальная частота вращения пильного диска и дисковой фрезы на холостом ходу МИН 1 2850 10 Номинальная потребляемая мощность Вт 2200 Номинальное напряжение В 230 10 Номинальная частота питающей сети Гц 50 1 Габаритные размеры станка ДхЩхВ мм не более 801x497x440 Масса станка с комплектом инструмента и принадлежностей кг не более 54 Таблица 2 Обозначение подшипника ГОСТ 80100 80104 Основные размеры 10x26x8 7242 81 Место установки Количество подшипников 2 Ролик натяжной Пильный вал Ножевой вал 20x42x12 2 2 Таблица 3 Наименование Ремень поликлиновой Обозначение Количество шт 6PJ559 1 7
