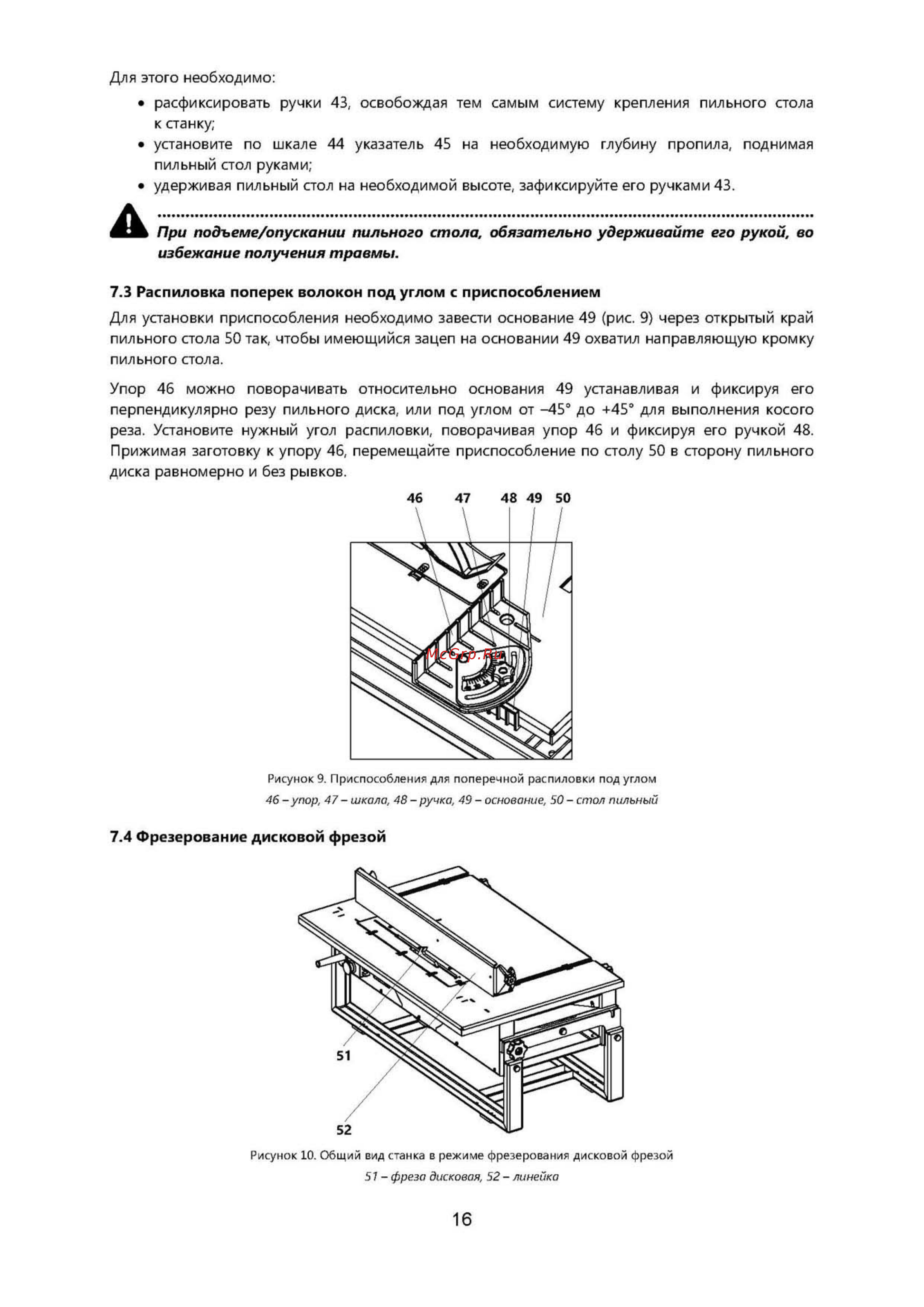

Для этого необходимо расфиксировать ручки 43 освобождая тем самым систему крепления пильного стола к станку установите по шкале 44 указатель 45 на необходимую глубину пропила поднимая пильный стол руками удерживая пильный стол на необходимой высоте зафиксируйте его ручками 43 При подъеме опускании пильного стола обязательно удерживайте его рукой во избежание получения травмы 7 3 Распиловка поперек волокон под углом с приспособлением Для установки приспособления необходимо завести основание 49 рис 9 через открытый край пильного стола 50 так чтобы имеющийся зацеп на основании 49 охватил направляющую кромку пильного стола Упор 46 можно поворачивать относительно основания 49 перпендикулярно резу пильного диска или под углом от 45 реза Установите нужный угол распиловки поворачивая упор Прижимая заготовку к упору 46 перемещайте приспособление диска равномерно и без рывков устанавливая и фиксируя его до 45 для выполнения косого 46 и фиксируя его ручкой 48 по столу 50 в сторону пильного Рисунок 9 Приспособления для поперечной распиловки под углом 46 упор 47 школа 48 ручка 49 основание 50 стол пильный 7 4 Фрезерование дисковой фрезой Рисунок 10 Общий вид станка в режиме фрезерования дисковой фрезой 5 7 фреза дисковая 52 линейка 16
