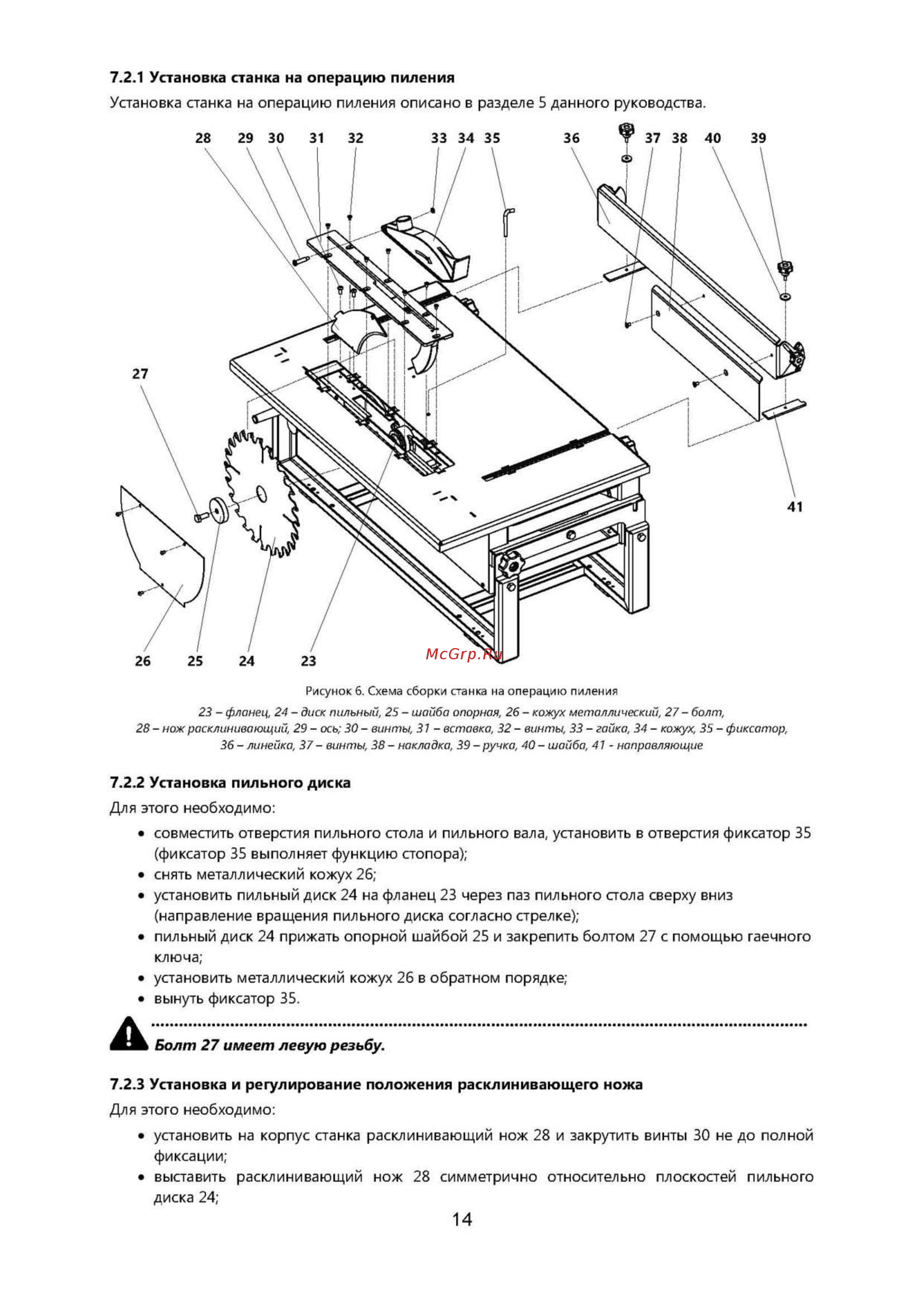

7 2 1 Установка станка на операцию пиления Установка станка на операцию пиления описано в разделе 5 данного руководства 28 29 30 31 32 33 34 35 36 Ф 37 38 40 39 Рисунок 6 Схема сборки станка на операцию пиления 23 фланец 24 диск пильный 25 шайба опорная 26 кожух металлический 27 болт 28 нож расклинивающий 29 ось 30 винты 3 вставка 32 винты 33 гайка 34 кожух 35 фиксатор 36 линейка 37 винты 38 накладка 39 ручка 40 шайба 41 направляющие 7 2 2 Установка пильного диска Для этого необходимо совместить отверстия пильного стола и пильного вала установить в отверстия фиксатор 35 фиксатор 35 выполняет функцию стопора снять металлический кожух 26 установить пильный диск 24 на фланец 23 через паз пильного стола сверху вниз направление вращения пильного диска согласно стрелке пильный диск 24 прижать опорной шайбой 25 и закрепить болтом 27 с помощью гаечного ключа установить металлический кожух 26 в обратном порядке вынуть фиксатор 35 А Болт 27 имеет левую резьбу 7 2 3 Установка и регулирование положения расклинивающего ножа Для этого необходимо установить на корпус станка расклинивающий нож 28 и закрутить винты 30 не до полной фиксации выставить расклинивающий нож 28 симметрично относительно плоскостей пильного диска 24 14
