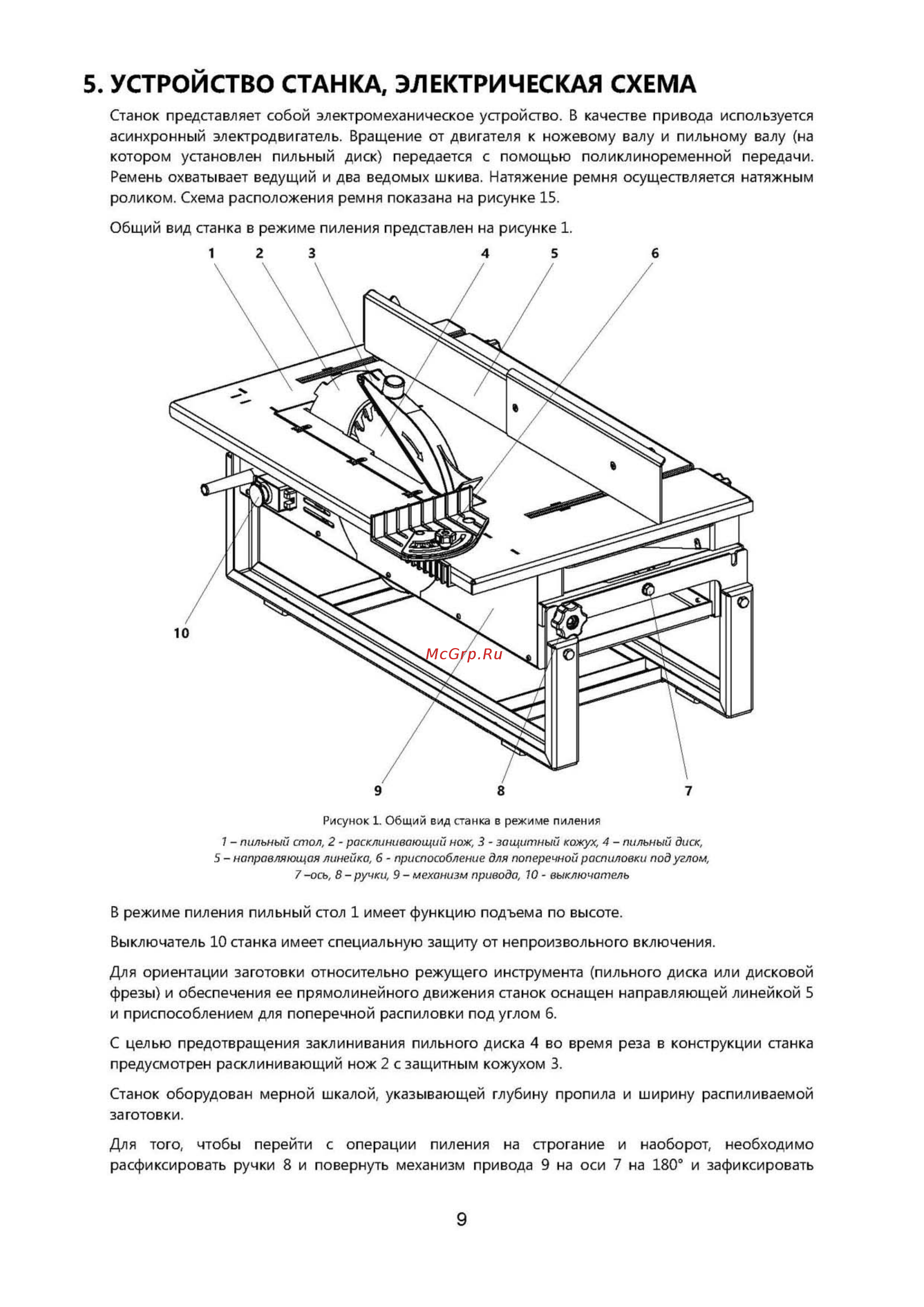

5 УСТРОЙСТВО СТАНКА ЭЛЕКТРИЧЕСКАЯ СХЕМА Станок представляет собой электромеханическое устройство В качестве привода используется асинхронный электродвигатель Вращение от двигателя к ножевому валу и пильному валу на котором установлен пильный диск передается с помощью поликлиноременной передачи Ремень охватывает ведущий и два ведомых шкива Натяжение ремня осуществляется натяжным роликом Схема расположения ремня показана на рисунке 15 Общий вид станка в режиме пиления представлен на рисунке 1 Рисунок 1 Общий вид станка в режиме пиления 7 пильный стол 2 расклинивающий нож 3 защитный кожух 4 пильный диск 5 направляющая линейка 6 приспособление для поперечной распиловки под углом 7 ось 8 ручки 9 механизм привода 70 выключатель В режиме пиления пильный стол 1 имеет функцию подъема по высоте Выключатель 10 станка имеет специальную защиту от непроизвольного включения Для ориентации заготовки относительно режущего инструмента пильного диска или дисковой фрезы и обеспечения ее прямолинейного движения станок оснащен направляющей линейкой 5 и приспособлением для поперечной распиловки под углом 6 С целью предотвращения заклинивания пильного диска 4 во время реза в конструкции станка предусмотрен расклинивающий нож 2 с защитным кожухом 3 Станок оборудован мерной шкалой указывающей глубину пропила и ширину распиливаемой заготовки Для того чтобы перейти с операции пиления на строгание и наоборот необходимо расфиксировать ручки 8 и повернуть механизм привода 9 на оси 7 на 180 и зафиксировать 9
