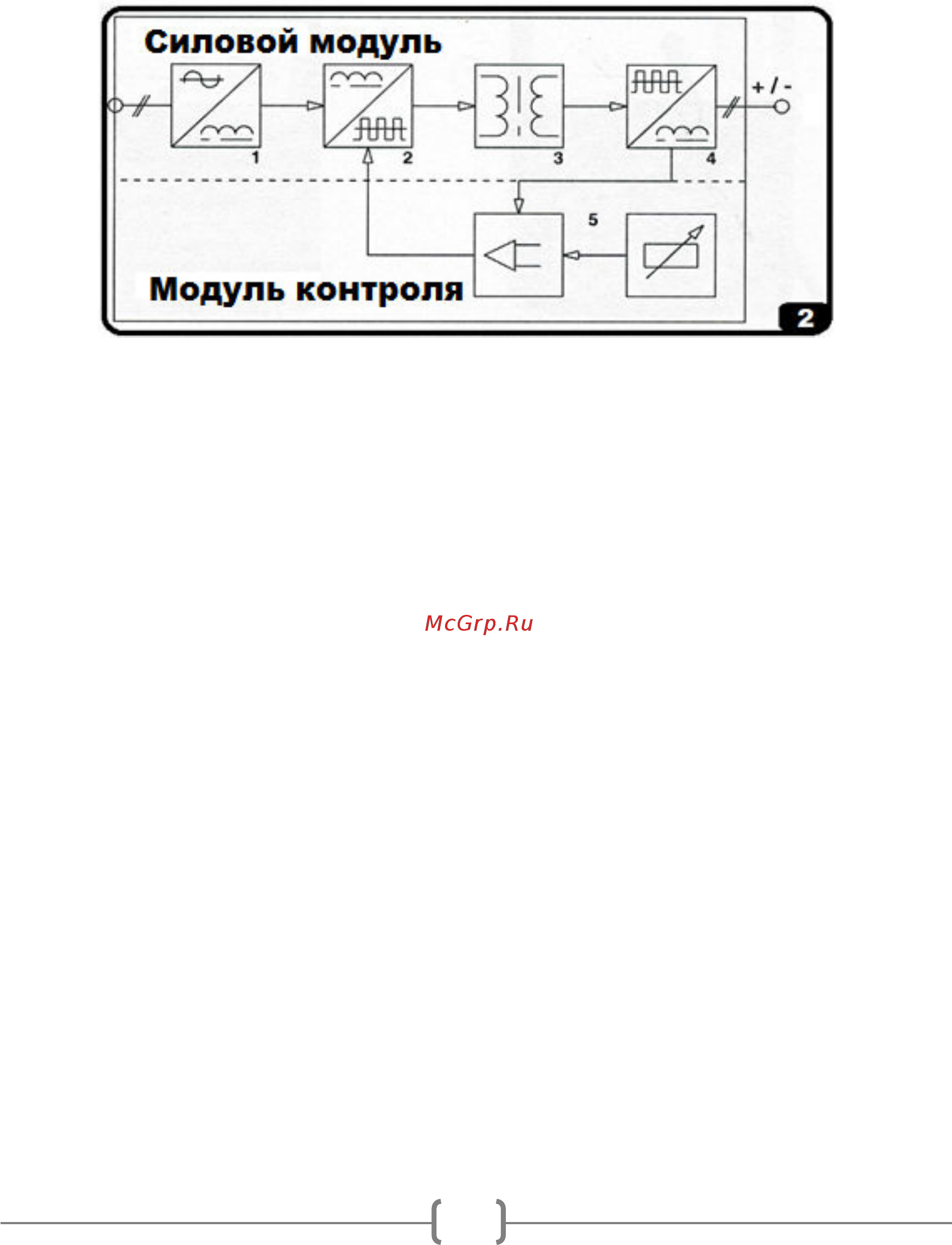

Рис 2 Принципиальная схема инверторного преобразования 1 входной выпрямительный блок 2 транзисторный инвертор 3 высокочастотный трансформатор 4 выходной выпрямительный блок 5 электронный регулятор 4 2 Включение и отключение сварочного аппарата После завершения операций по установке сварочный аппарат готов к эксплуатации Проверить чтобы выключатель находился в положении выключено Вставить вилку в сетевую розетку вставить в электрододержатель электрод закрепить струбцину на заготовке включить питание При первом сварочном цикле ПВ будет выше чем в последующих ПВ зависит от температуры окружающей среды чем выше температура тем ниже ПВ Отключение происходит путем перевода выключателя питания в положение выкл 4 3 Тепловая защита Сварочный аппарат снабжен устройством защиты и безопасности называемым тепловой защитой Это устройство включается автоматически при перегреве сварочного аппарата отключая электропитание не допуская дальнейшего повреждения платы и элементов При срабатывании тепловой защиты загорается индикатор на лицевой панели рис 1 Необходимо подождать несколько минут до того как индикатор погаснет и продолжить работу 4 4 Выбор сварочных электродов и регулировка силы тока под них В большинстве случаев электрод подключается к положительной клемме сварочного аппарата плюс однако есть некоторые виды электродов подключаемых к отрицательной клемме минус поэтому подключать силовые сварочные кабели следует в соответствии с полярностью аппарата и и типом сварочных электродов Важно использовать инструкции
