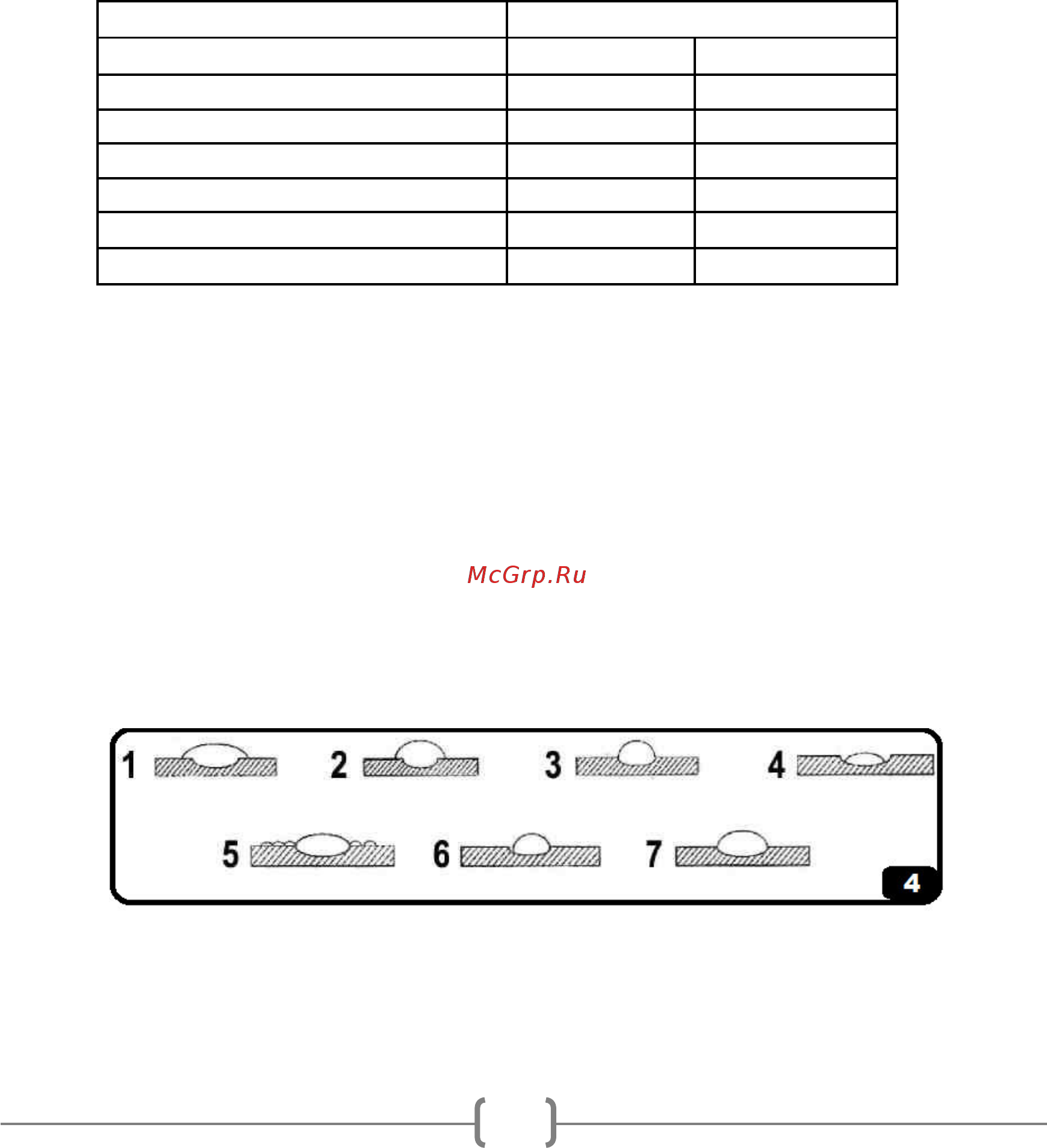

фирмы производителя электрода так как они указывают правильную полярность сварочного электрода а также наиболее подходящий ток Регулировка сварочного тока в зависимости от диаметра используемого электрода и от типа сварочного шва происходит методом поворота реостата регулятора силы сварочного тока по ходу часовой стрелки увеличение тока или против хода часовой стрелки уменьшение тока рис 1 Ниже проводится таблица допустимых токов сварки в зависимости от диаметра электрода Таблица 3 Диаметр электрода мм Ток сварки А мм Минимальн 1 6 25 Максимальны 50 2 40 80 2 5 60 110 3 2 80 160 4 120 200 5 160 280 Обратите внимание на то что в зависимости от диаметра электрода более высокие значения силы сварочного тока используются для сварки в нижнем положении тогда как вертикальная сварка или сварка в вертикальном положении так называемая потолочная сварка требует более низких значений силы сварочного тока Механические характеристики сварочного шва определяются помимо силы сварочного тока другими параметрами среди которых диаметр и качество электрода длина дуги скорость и положение выполнения сварки Во время работы всегда используйте защитную маску с соответствующими элементами неактиничными стеклами для защиты глаз от сильного светового излучения производимого электрической дугой 4 5 Виды сварных швов Часто по виду сварного шва можно судить о качестве сварочных работ Старайтесь качественно отрегулировать силу тока под подачу и движение электрода Виды сварочных швов с описанием представлены на рис 4 Рис 4 Виды сварных швов 1 Слишком медленное продвижение электрода 2 0чень короткая дуга З Очень низкий ток сварки 4 Слишком быстрое продвижение электрода 5 0чень длинная дуга б Очень высокий ток сварки 7 Нормальный шов
