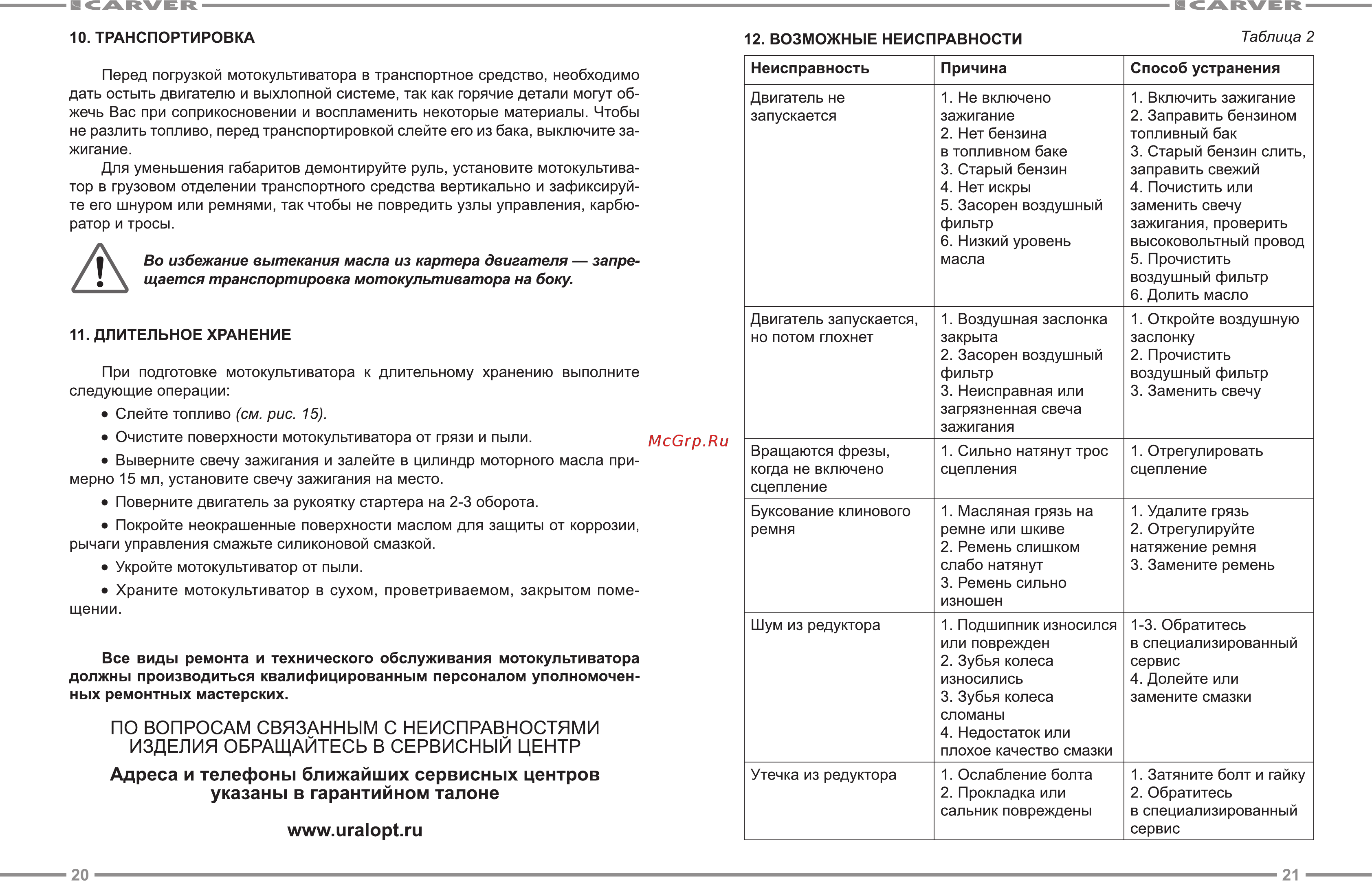

a CARVER H CARVER 10 ТРАНСПОРТИРОВКА 12 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ Перед погрузкой мотокультиватора в транспортное средство необходимо дать остыть двигателю и выхлопной системе так как горячие детали могут об жечь Вас при соприкосновении и воспламенить некоторые материалы Чтобы не разлить топливо перед транспортировкой слейте его из бака выключите за жигание Для уменьшения габаритов демонтируйте руль установите мотокультива тор в грузовом отделении транспортного средства вертикально и зафиксируй те его шнуром или ремнями так чтобы не повредить узлы управления карбю ратор и тросы А Неисправность Причина Способ устранения Двигатель не запускается 1 Не включено зажигание 2 Нет бензина в топливном баке 3 Старый бензин 4 Нет искры 5 Засорен воздушный фильтр 6 Низкий уровень масла 1 Включить зажигание 2 Заправить бензином топливный бак 3 Старый бензин слить заправить свежий 4 Почистить или заменить свечу зажигания проверить высоковольтный провод 5 Прочистить воздушный фильтр 6 Долить масло Двигатель запускается но потом глохнет 1 Воздушная заслонка закрыта 2 Засорен воздушный фильтр 3 Неисправная или загрязненная свеча зажигания 1 Откройте воздушную заслонку 2 Прочистить воздушный фильтр 3 Заменить свечу Вращаются фрезы когда не включено сцепление 1 Сильно натянут трос сцепления 1 Отрегулировать сцепление Буксование клинового ремня 1 Масляная грязь на ремне или шкиве 2 Ремень слишком слабо натянут 3 Ремень сильно изношен 1 Удалите грязь 2 Отрегулируйте натяжение ремня 3 Замените ремень Шум из редуктора 1 Подшипник износился или поврежден 2 Зубья колеса износились 3 Зубья колеса сломаны 4 Недостаток или плохое качество смазки 1 3 Обратитесь в специализированный сервис 4 Долейте или замените смазки Утечка из редуктора 1 Ослабление болта 2 Прокладка или сальник повреждены 1 Затяните болт и гайку 2 Обратитесь в специализированный сервис Во избежание вытекания масла из картера двигателя запре щается транспортировка мотокультиватора на боку 11 ДЛИТЕЛЬНОЕ ХРАНЕНИЕ При подготовке следующие операции мотокультиватора к длительному хранению выполните Слейте топливо см рис 15 Очистите поверхности мотокультиватора от грязи и пыли Выверните свечу зажигания и залейте в цилиндр моторного масла при мерно 15 мл установите свечу зажигания на место Поверните двигатель за рукоятку стартера на 2 3 оборота Покройте неокрашенные поверхности маслом для защиты от коррозии рычаги управления смажьте силиконовой смазкой Укройте мотокультиватор от пыли Храните щении мотокультиватор в сухом проветриваемом закрытом поме Все виды ремонта и технического обслуживания мотокультиватора должны производиться квалифицированным персоналом уполномочен ных ремонтных мастерских ПО ВОПРОСАМ СВЯЗАННЫМ С НЕИСПРАВНОСТЯМИ ИЗДЕЛИЯ ОБРАЩАЙТЕСЬ В СЕРВИСНЫЙ ЦЕНТР Адреса и телефоны ближайших сервисных центров указаны в гарантийном талоне www uralopt ru 20 Таблица 2 21
