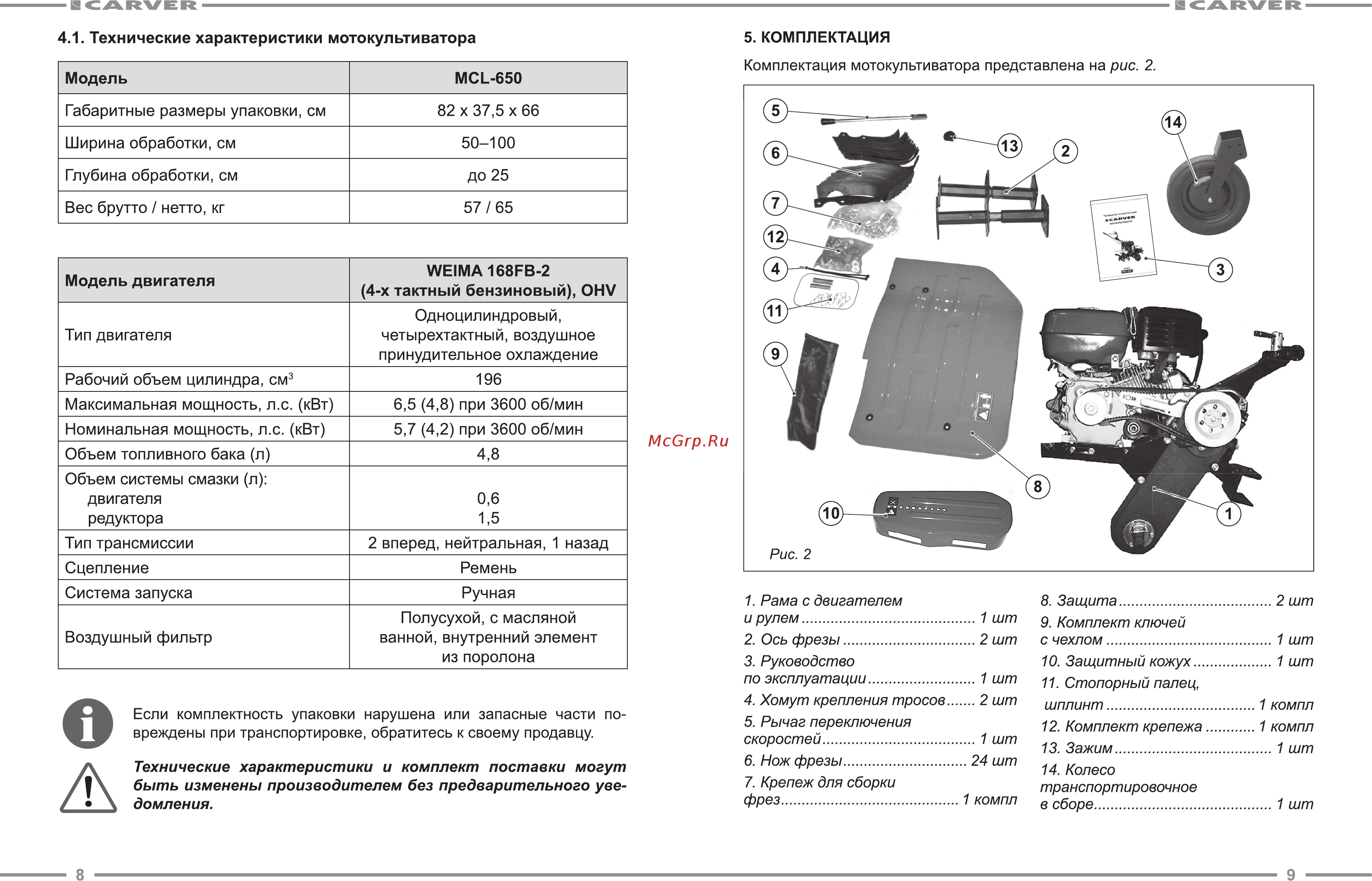

BCARVER а САРиЕР 5 КОМПЛЕКТАЦИЯ 4 1 Технические характеристики мотокультиватора Комплектация мотокультиватора представлена на рис 2 Модель МСЬ 650 Габаритные размеры упаковки см 82 х 37 5 х 66 Ширина обработки см 50 100 Глубина обработки см ДО 25 Вес брутто нетто кг 57 65 Модель двигателя Тип двигателя Рабочий объем цилиндра см3 WEIMA168FB 2 4 х тактный бензиновый ОНУ Одноцилиндровый четырехтактный воздушное принудительное охлаждение 196 Максимальная мощность л с кВт 6 5 4 8 при 3600 об мин Номинальная мощность л с кВт 5 7 4 2 при 3600 об мин Объем топливного бака л 4 8 Объем системы смазки л двигателя редуктора 0 6 1 5 Тип трансмиссии 2 вперед нейтральная 1 назад Сцепление Ремень Система запуска Ручная Воздушный фильтр Полусухой с масляной ванной внутренний элемент из поролона Если комплектность упаковки нарушена или запасные части по вреждены при транспортировке обратитесь к своему продавцу Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 8 1 Рама с двигателем и рулем 1 шт 2 Ось фрезы 2 шт 8 Защита 2шт 9 Комплект ключей с чехлом 1шт 3 Руководство по эксплуатации 1шт 4 Хомут крепления тросов 2 шт 5 Рычаг переключения скоростей 1шт 6 Нож фрезы 24шт 7 Крепеж для сборки фрез 1 компл 10 Защитный кожух 1шт 11 Стопорный палец шплинт 1 компл 12 Комплект крепежа 1 компл 13 Зажим 1 шт 14 Колесо транспортировочное в сборе 1 шт 9
