Carver MCL-650 [9/13] После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве

Содержание

• Mcl 650 1
• Мотокультиватор 1
• Руководство по эксплуатации 1
• Внимательно прочитайте руководство пользователя перед ис пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 2
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 2
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 2
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 2
• Перед осмотром фрез остановите двигатель и выключите сцепление 2
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• Рис 1 4
• Защита 2 шт 9 комплект ключей с чехлом 1 шт 5
• Защитный кожух 1 шт 11 стопорный палец шплинт 1 компл 12 комплект крепежа 1 компл 13 зажим 1 шт 5
• Колесо транспортировочное в сборе 1 шт 5
• Рама с двигателем и рулем шт 2 ось фрезы 2 шт 5
• Рис 2 5
• Руководство по эксплуатации шт 4 хомут крепления тросов шт 5 рычаг переключения скоростей шт 6 нож фрезы 4 шт 7 крепеж для сборки фрез компл 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 5
• Их на мотокультиватор 6
• Левая фреза обязательно учитывайте это при установке 6
• Опора руля 2 болты 6
• При условии правильной сборки фрез получается правая и 6
• Рис 1 п 19 6
• Рис 3 6
• Рис 3 схема 6
• Рис 4 6
• Рис 5 6
• Рис 6 6
• Сборки фрез 6
• Двигатель поставляется без масла перед запуском в эксплуа 7
• Использование нерекомендованного моторного масла может 7
• Не запускайте двигатель мотокультиватора без воздушного фильтра 7
• Привести к выходу из строя двигателя 7
• Противном случае срок эксплуатации сократится 7
• Рис 10 7
• Рис 6 7
• Рис 7 7
• Рис 8 7
• Рис 9 7
• Тацию заполните картер двигателя до необходимого уровня 7
• Рис 11 8
• Рис 12 8
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9
• Таблица 1 9
• Быть надежно затянута 10
• Внимание не запускать двигатель с демонтированным воз душным фильтрующим элементом 10
• Выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 10
• Дованным калильным числом 10
• Если имеется в комплектации рис 16 10
• Если перед обслуживанием двигатель работал то система 10
• Запрещается использование свечи зажигания с не рекомен 10
• Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 10
• Примечание если вы устанавливаете новую свечу зажигания затяни 10
• Рис 14 10
• Рис 15 10
• Рис 3 поз 1 10
• Рис 3 поз 2 10
• Рис 3 поз 3 10
• Свеча зажигания должна 10
• Те ее торцевым ключом на 1 2 оборота чтобы деформировать шайбу если свеча используется повторно то ее следует довернуть 1 8 1 4 оборота 10
• Www uralopt ru 11
• Адреса и телефоны ближайших сервисных центров 11
• Во избежание вытекания масла из картера двигателя запре 11
• Изделия обращайтесь в сервисный центр 11
• По вопросам связанным с неисправностями 11
• См рис 15 11
• Таблиц 11
• Указаны в гарантийном талоне 11
• Щается транспортировка мотокультиватора на боку 11
• Www uralopt ru 12
• Адреса и телефоны ближайших сервисных центров 12
• Изделия обращайтесь в сервисный центр 12
• Инструкции указанные в данном руководстве не относят 12
• По вопросам связанным с неисправностями 12
• Самостоятельная разборка узлов мотокультиватора в те чение гарантийного срока запрещена 12
• Ся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 12
• Указаны в гарантийном талоне 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Парма БТК-260 Руководство по эксплуатации
• Парма БТК-261 Руководство по эксплуатации
• Парма БТК-330 Руководство по эксплуатации
• Парма БТК-331 Руководство по эксплуатации
• Парма БТК-430 Руководство по эксплуатации
• Парма БТК-431 Руководство по эксплуатации
• Парма БТК-520 Руководство по эксплуатации
• Парма БТК-521 Руководство по эксплуатации
• Парма Т-1050Р Руководство по эксплуатации
• Парма ТК-1200РМ Руководство по эксплуатации
• Парма ТК-1250Р Руководство по эксплуатации
• Парма АС-141И Руководство по эксплуатации
• Парма АС-161И Руководство по эксплуатации
• Парма АС-181И Руководство по эксплуатации
• Парма АС-201И Руководство по эксплуатации
• Парма АС-160И Руководство по эксплуатации
• Парма АС-180И Руководство по эксплуатации
• Парма АС-200И Руководство по эксплуатации
• Rezer EG200-C Руководство по эксплуатации
• Rezer EG85-CN Руководство по эксплуатации

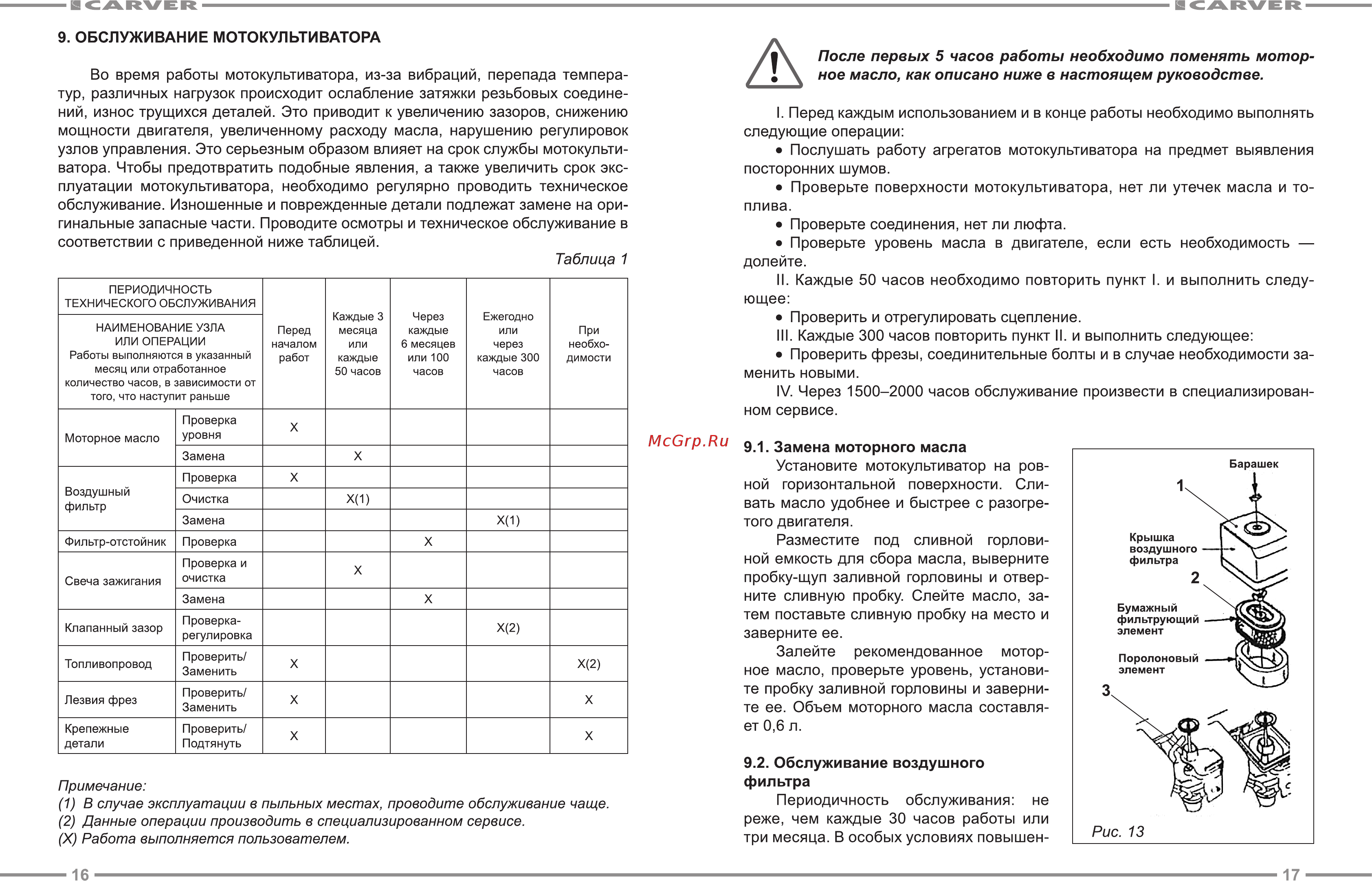

a CARVER Я CARVER 9 ОБСЛУЖИВАНИЕ МОТОКУЛЬТИВАТОРА Во время работы мотокультиватора из за вибраций перепада темпера тур различных нагрузок происходит ослабление затяжки резьбовых соедине ний износ трущихся деталей Это приводит к увеличению зазоров снижению мощности двигателя увеличенному расходу масла нарушению регулировок узлов управления Это серьезным образом влияет на срок службы мотокульти ватора Чтобы предотвратить подобные явления а также увеличить срок экс плуатации мотокультиватора необходимо регулярно проводить техническое обслуживание Изношенные и поврежденные детали подлежат замене на ори гинальные запасные части Проводите осмотры и техническое обслуживание в соответствии с приведенной ниже таблицей Таблица 1 ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ НАИМЕНОВАНИЕ УЗЛА ИЛИ ОПЕРАЦИИ Работы выполняются в указанный месяц или отработанное количество часов в зависимости от того что наступит раньше Моторное масло Проверка уровня Перед началом работ Проверка Через каждые 6 месяцев или 100 часов При необхо димости X X Очистка Х 1 Х 1 Замена Фил ьтр отстой ник Проверка Свеча зажигания Ежегодно или через каждые 300 часов X Проверка и очистка X Замена X Клапанный зазор Проверкарегулировка Топливопровод Проверить Заменить X Х 2 Лезвия фрез Проверить Заменить X X Крепежные детали Проверить Подтянуть X X Х 2 Примечание 1 В случае эксплуатации в пыльных местах проводите обслуживание чаще 2 Данные операции производить в специализированном сервисе X Работа выполняется пользователем 16 I Перед каждым использованием и в конце работы необходимо выполнять следующие операции Послушать работу агрегатов мотокультиватора на предмет выявления посторонних шумов Проверьте поверхности мотокультиватора нет ли утечек масла и то плива Проверьте соединения нет ли люфта Проверьте уровень масла в двигателе если есть необходимость долейте II Каждые 50 часов необходимо повторить пункт I и выполнить следу ющее Проверить и отрегулировать сцепление III Каждые 300 часов повторить пункт II и выполнить следующее Проверить фрезы соединительные болты и в случае необходимости за менить новыми IV Через 1500 2000 часов обслуживание произвести в специализирован ном сервисе X Замена Воздушный фильтр Каждые 3 месяца или каждые 50 часов После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9 1 Замена моторного масла Установите мотокультиватор на ров ной горизонтальной поверхности Сли вать масло удобнее и быстрее с разогре того двигателя Разместите под сливной горлови ной емкость для сбора масла выверните пробку щуп заливной горловины и отвер ните сливную пробку Слейте масло за тем поставьте сливную пробку на место и заверните ее Залейте рекомендованное мотор ное масло проверьте уровень установи те пробку заливной горловины и заверни те ее Объем моторного масла составля ет 0 6 л 9 2 Обслуживание воздушного фильтра Периодичность обслуживания не реже чем каждые 30 часов работы или три месяца В особых условиях повышен17
