Сплитстоун GM-122 1480 [24/33] Техническое обслуживание

Мозаично-шлифовальная машина GM-122 Руководство по эксплуатации

3 Техническое обслуживание

3.3.4 Замена клиновых ремней

Замена производится в соответствии с рисунком 10:

• снимите кожух поз.3, отвернув два болта поз.53;

• ослабьте затяжку четырех болтов поз.56 крепления кронштейна поз.17 к раме;

• ослабляя натяжку болта поз.57 натяжителя поз.18, переместите кронштейн поз.17 вместе

с двигателем вперед вдоль корпуса машины;

• замените ремни поз.29;

• произведите натяжение ремней (раздел 3.3.3);

• установите кожух поз.3, затяните два болта поз.53.

3.3.5 Техническое обслуживание колес

• Колеса поз.33 (рисунок 11) оснащены роликовыми подшипниками.

• Для смазки подшипников колесо необходимо демонтировать. Открутите болт поз.51 с

шайбами поз.64 и 68, после чего колесо должно свободно сойти с оси.

• Промойте подшипник уайт-спиритом или керосином.

• Осмотрите подшипник, находящийся внутри ступицы колеса. При повреждении сепара-

тора колесо необходимо заменить.

• Перед установкой колеса равномерно нанесите на подшипник смазку Литол-24.

• Установите колесо.

• Заверните болт поз.51 с шайбами поз.64 и 68.

Поз.

Артикул

Наименование Обозначение

3538

Колесо

200х50

3368

Болт М 8

6gх16.88.016

ГОСТ 7798

70 (DIN 931, DIN 933)

4250

Шайба 8.6

5Г.016

ГОСТ 6402

70 (DIN 127)

1818

Шайба 8.01.016

ГОСТ 6958

78 (DIN 9021)

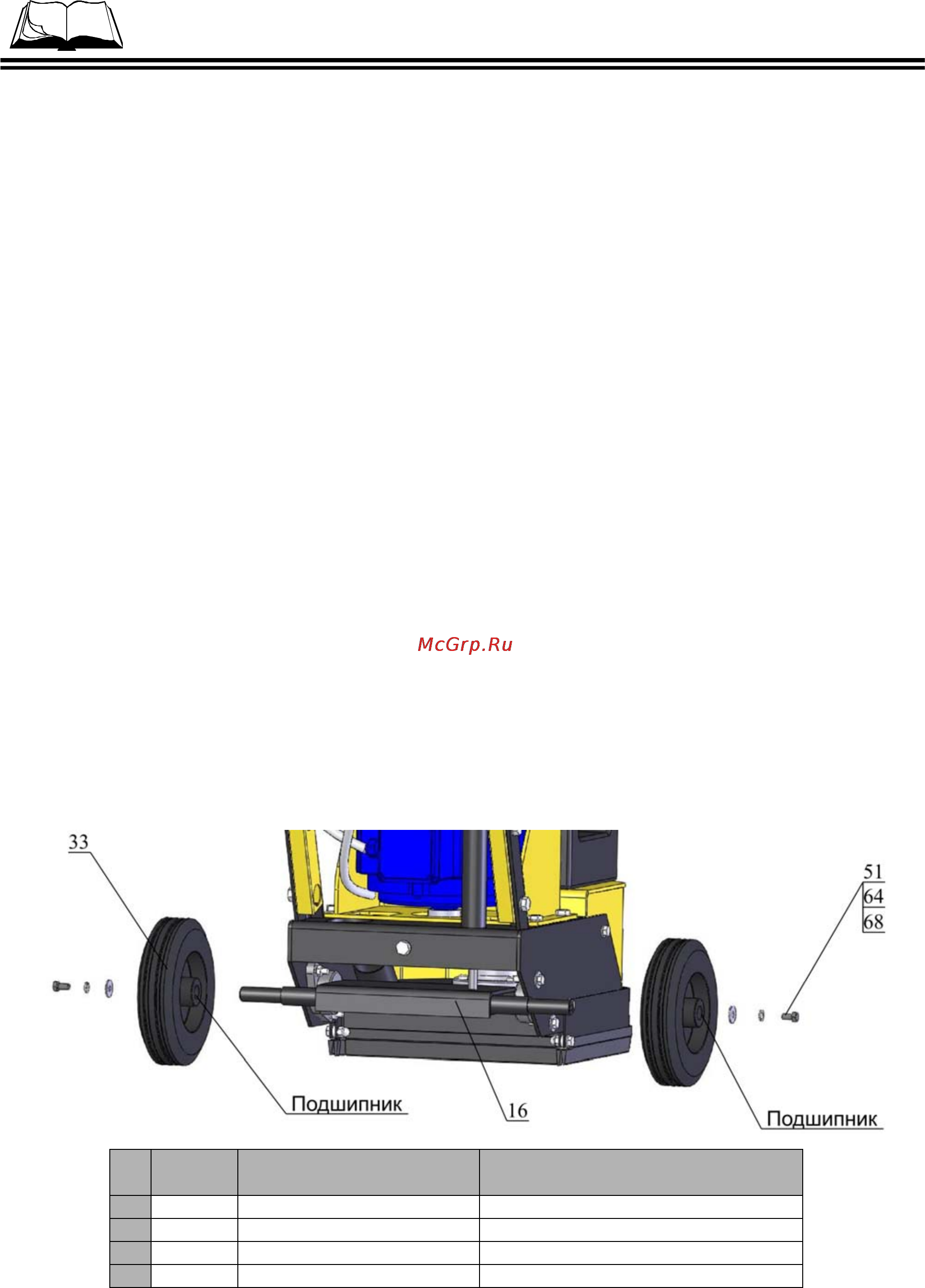

Рисунок 11 – Техническое обслуживание колес
