Мозаично-шлифовальная машина GM-122 Руководство по эксплуатации

Описание и принцип работы

1.4 Блок управления

Блок управления поз.8 (рисунок 2) служит для запуска электродвигателя и для его останова

(в том числе при аварийной ситуации), а также предназначен для защиты электродвигателя

от короткого замыкания и перегрева обмотки (происходит автоматическое отключение и ос-

танов электродвигателя).

Электрическая схема машины показана на рисунке 3.

Блок управления представляет собой автомат защиты двигателя встроенный в специальный

корпус. В корпус встроена индикаторная лампа зеленого цвета (при подключении машины к

электрической сети лампа загорается). По центру корпуса расположен выключатель управ-

ления блоком (при повороте выключателя по часовой стрелке происходит запуск электро-

двигателя, а против часовой стрелки – его останов).

Корпус блока управления опломбирован в двух местах.

ВНИМАНИЕ! Владелец лишается права проведения бесплатного гаран-

тийного ремонта в случае самовольного проникновения внутрь корпуса

блока управления

Поз.

Артикул Наименование Обозначение

27123

Блок управления 4 кВт

БУ4

М.000

71822

Разъем силовой РСЕ «Twist» 2142-6 (3P+E 16A 400V IP67)

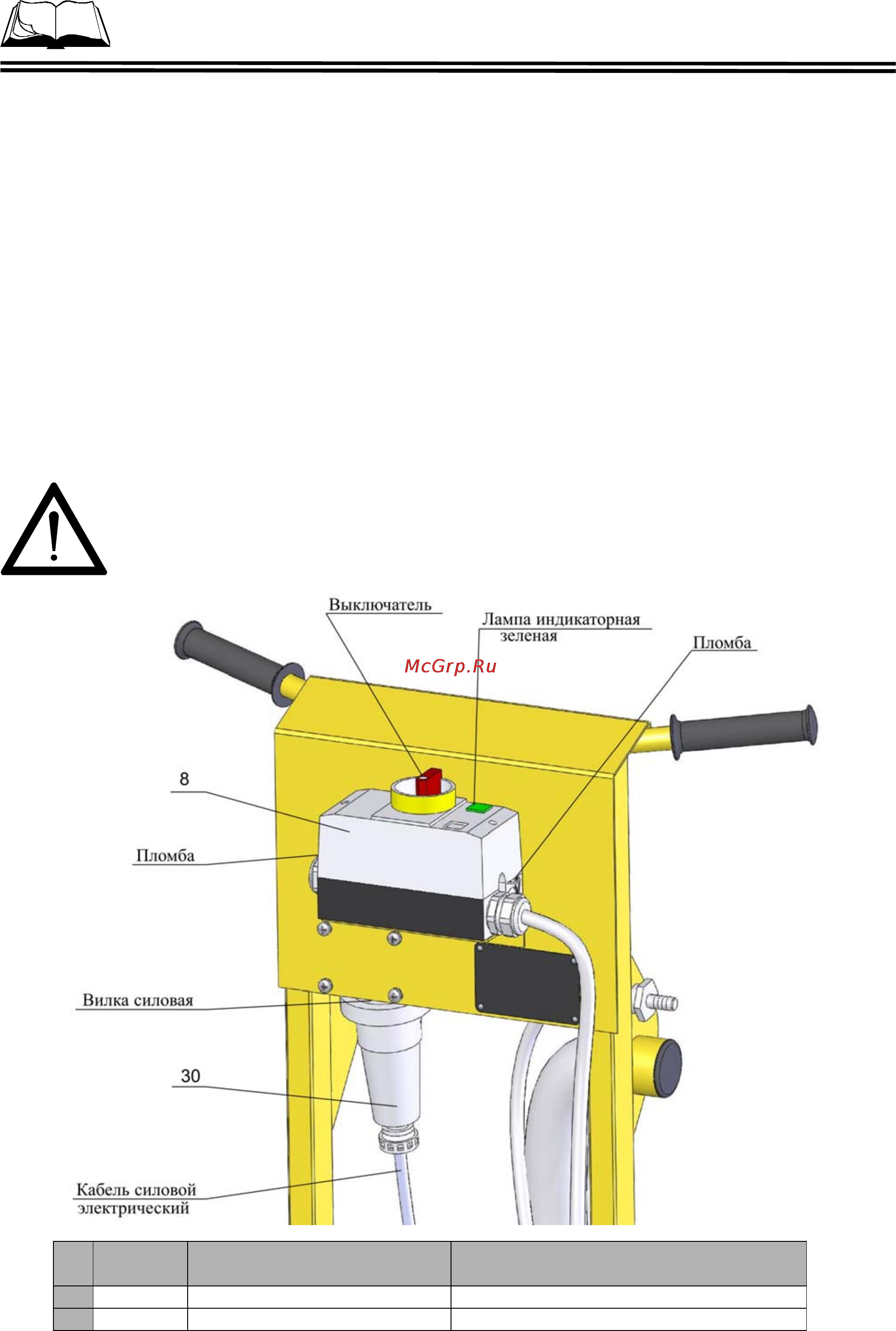

Рисунок 2 – Блок управления и защиты электродвигателя
