11

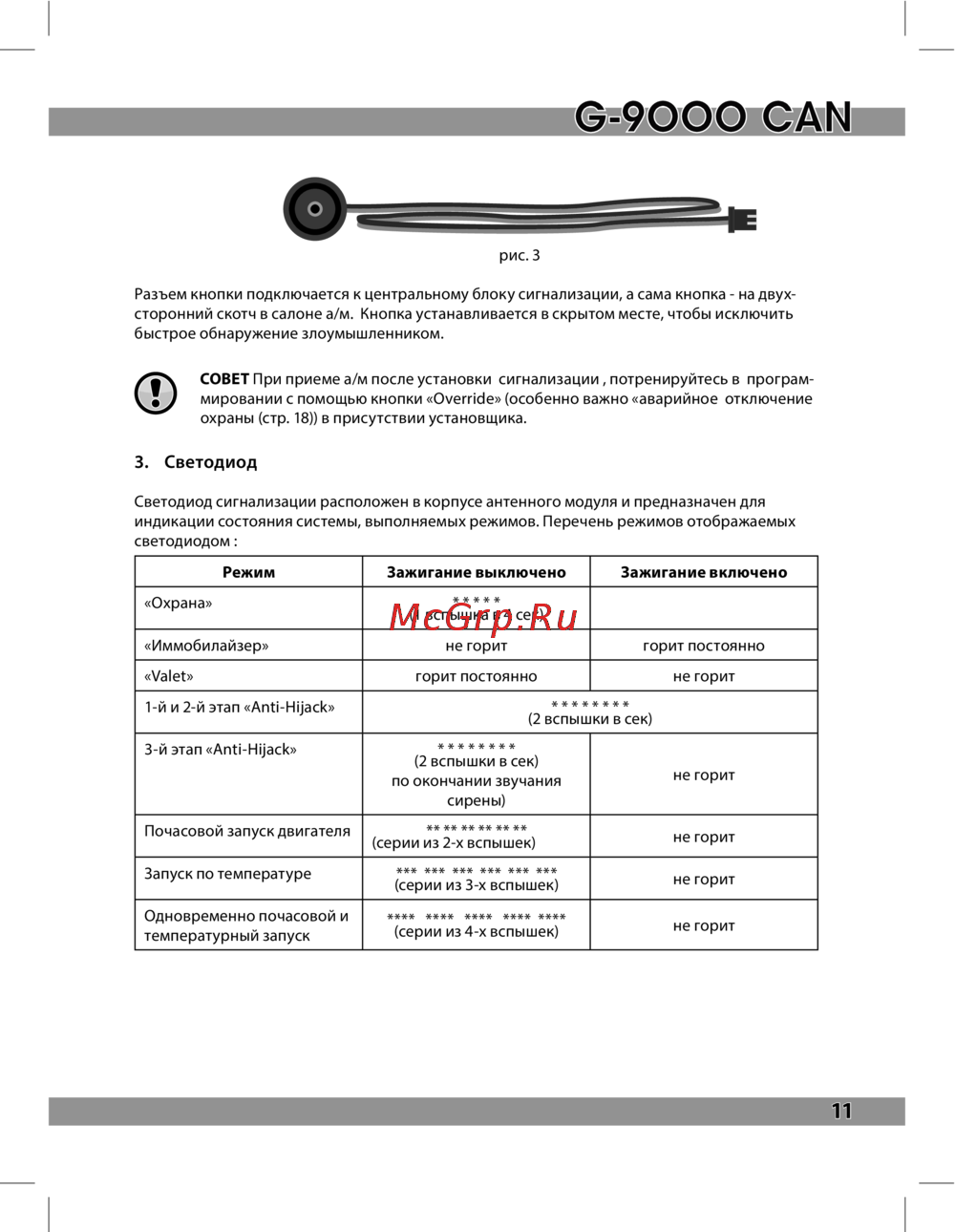

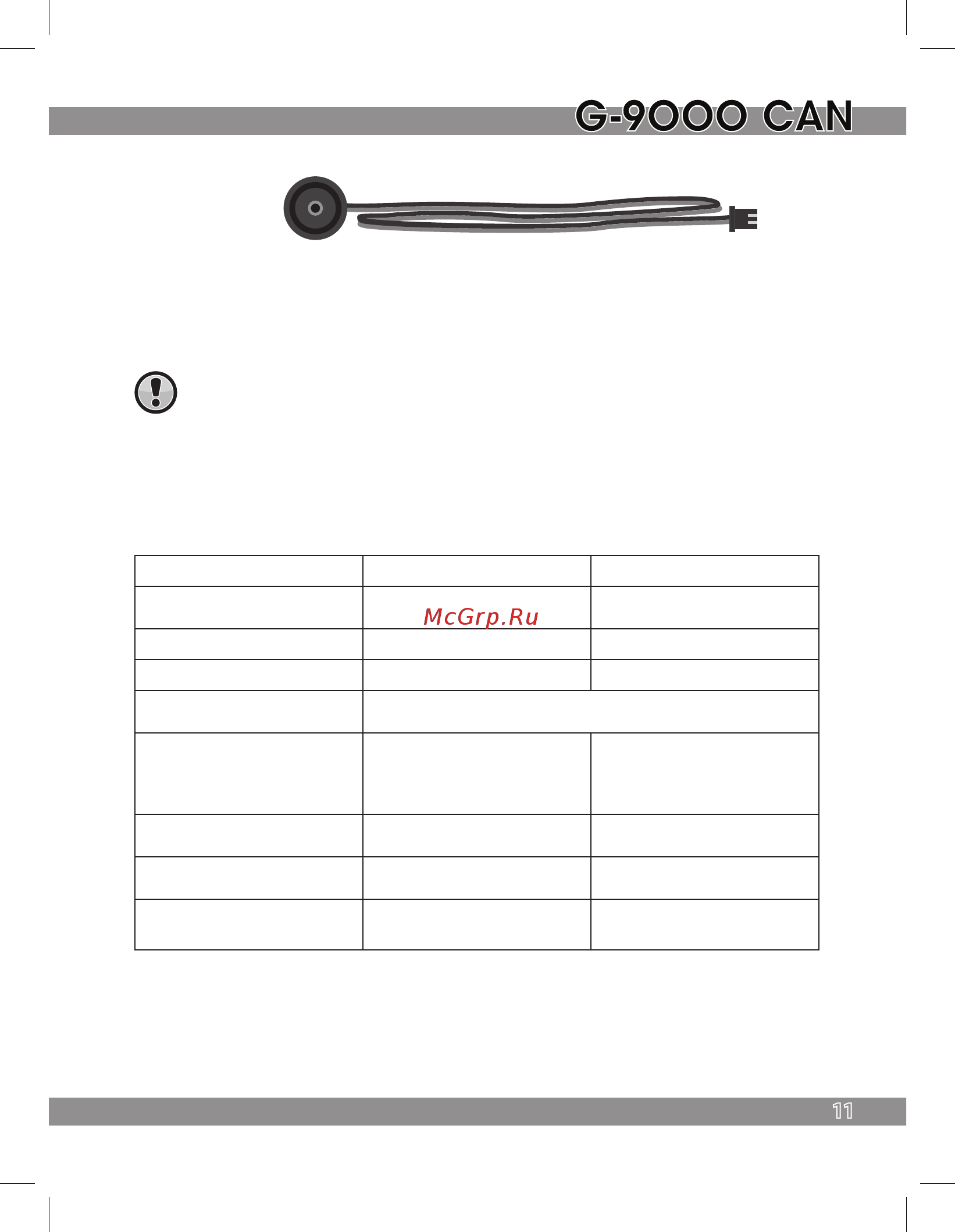

рис. 3
Разъем кнопки подключается к центральному блоку сигнализации, а сама кнопка - на двух-
сторонний скотч в салоне а/м. Кнопка устанавливается в скрытом месте, чтобы исключить
быстрое обнаружение злоумышленником.
СОВЕТ При приеме а/м после установки сигнализации , потренируйтесь в програм-
мировании с помощью кнопки «Override» (особенно важно «аварийное отключение
охраны (стр. 18)) в присутствии установщика.
3. Светодиод
Светодиод сигнализации расположен в корпусе антенного модуля и предназначен для
индикации состояния системы, выполняемых режимов. Перечень режимов отображаемых
светодиодом :
Режим Зажигание выключено Зажигание включено
«Охрана» * * * * *
(1 вспышка в 4 сек)
«Иммобилайзер» не горит горит постоянно
«Valet» горит постоянно не горит
1-й и 2-й этап «Anti-Hijack» * * * * * * * *
(2 вспышки в сек)
3-й этап «Anti-Hijack» * * * * * * * *
(2 вспышки в сек)
по окончании звучания
сирены)
не горит
Почасовой запуск двигателя ** ** ** ** ** **
(серии из 2-х вспышек)
не горит
Запуск по температуре *** *** *** *** *** ***
(серии из 3-х вспышек)
не горит
Одновременно почасовой и
температурный запуск
**** **** **** **** ****
(серии из 4-х вспышек)
не горит
