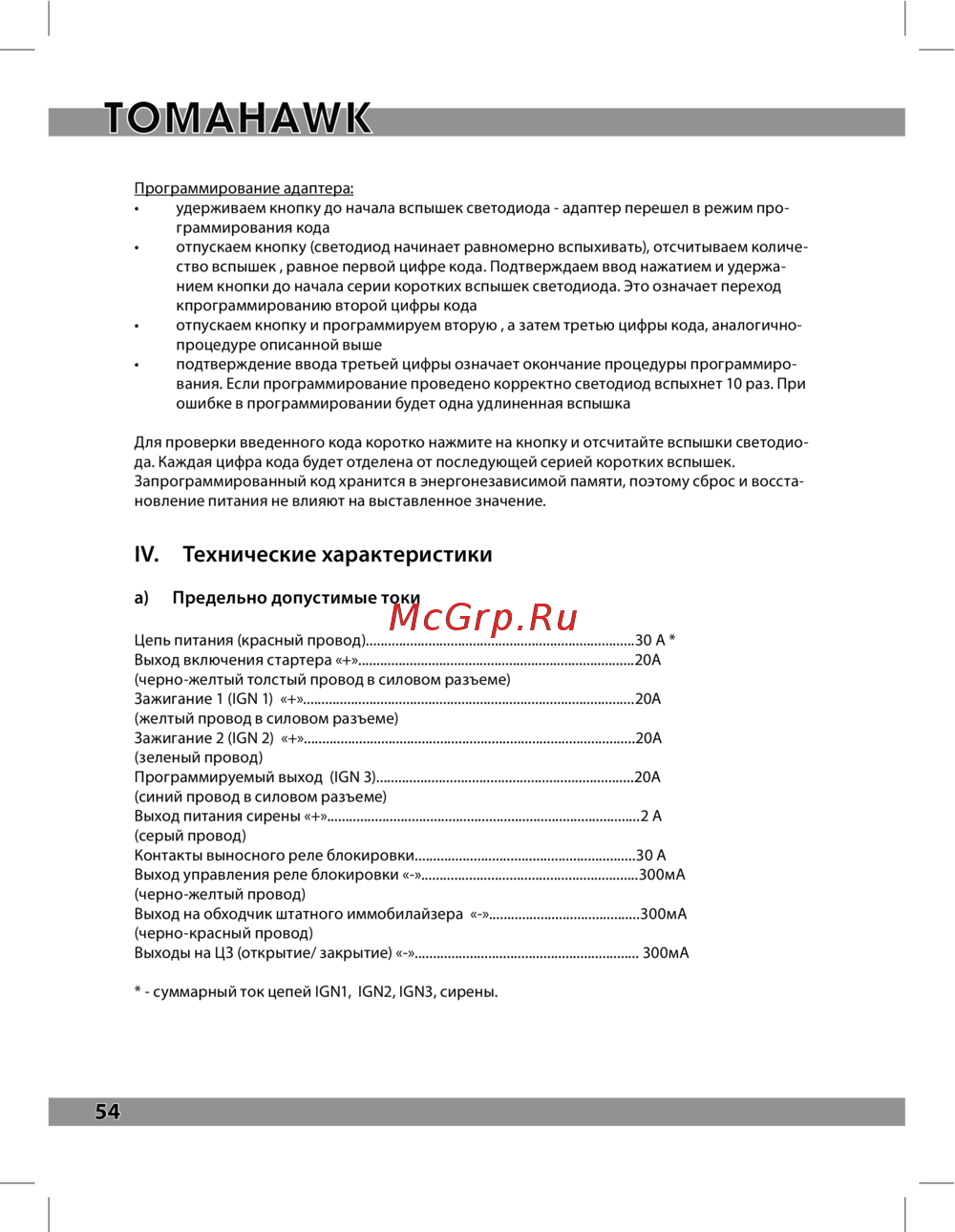

54
Программирование адаптера:
удерживаем кнопку до начала вспышек светодиода - адаптер перешел в режим про-
граммирования кода
отпускаем кнопку (светодиод начинает равномерно вспыхивать), отсчитываем количе-
ство вспышек , равное первой цифре кода. Подтверждаем ввод нажатием и удержа-
нием кнопки до начала серии коротких вспышек светодиода. Это означает переход
кпрограммированию второй цифры кода
отпускаем кнопку и программируем вторую , а затем третью цифры кода, аналогично-
процедуре описанной выше
подтверждение ввода третьей цифры означает окончание процедуры программиро-
вания. Если программирование проведено корректно светодиод вспыхнет 10 раз. При
ошибке в программировании будет одна удлиненная вспышка
Для проверки введенного кода коротко нажмите на кнопку и отсчитайте вспышки светодио-
да. Каждая цифра кода будет отделена от последующей серией коротких вспышек.
Запрограммированный код хранится в энергонезависимой памяти, поэтому сброс и восста-
новление питания не влияют на выставленное значение.
IV. Технические характеристики
а) Предельно допустимые токи
Цепь питания (красный провод).........................................................................30 А *
Выход включения стартера «+»...........................................................................20А
(черно-желтый толстый провод в силовом разъеме)
Зажигание 1 (IGN 1) «+»..........................................................................................20А
(желтый провод в силовом разъеме)
Зажигание 2 (IGN 2) «+»..........................................................................................20А
(зеленый провод)
Программируемый выход (IGN 3)......................................................................20А
(синий провод в силовом разъеме)
Выход питания сирены «+».....................................................................................2 А
(серый провод)
Контакты выносного реле блокировки............................................................30 А
Выход управления реле блокировки «-»...........................................................300мА
(черно-желтый провод)
Выход на обходчик штатного иммобилайзера «-».........................................300мА
(черно-красный провод)
Выходы на ЦЗ (открытие/ закрытие) «-»............................................................. 300мА
* - суммарный ток цепей IGN1, IGN2, IGN3, cирены.
