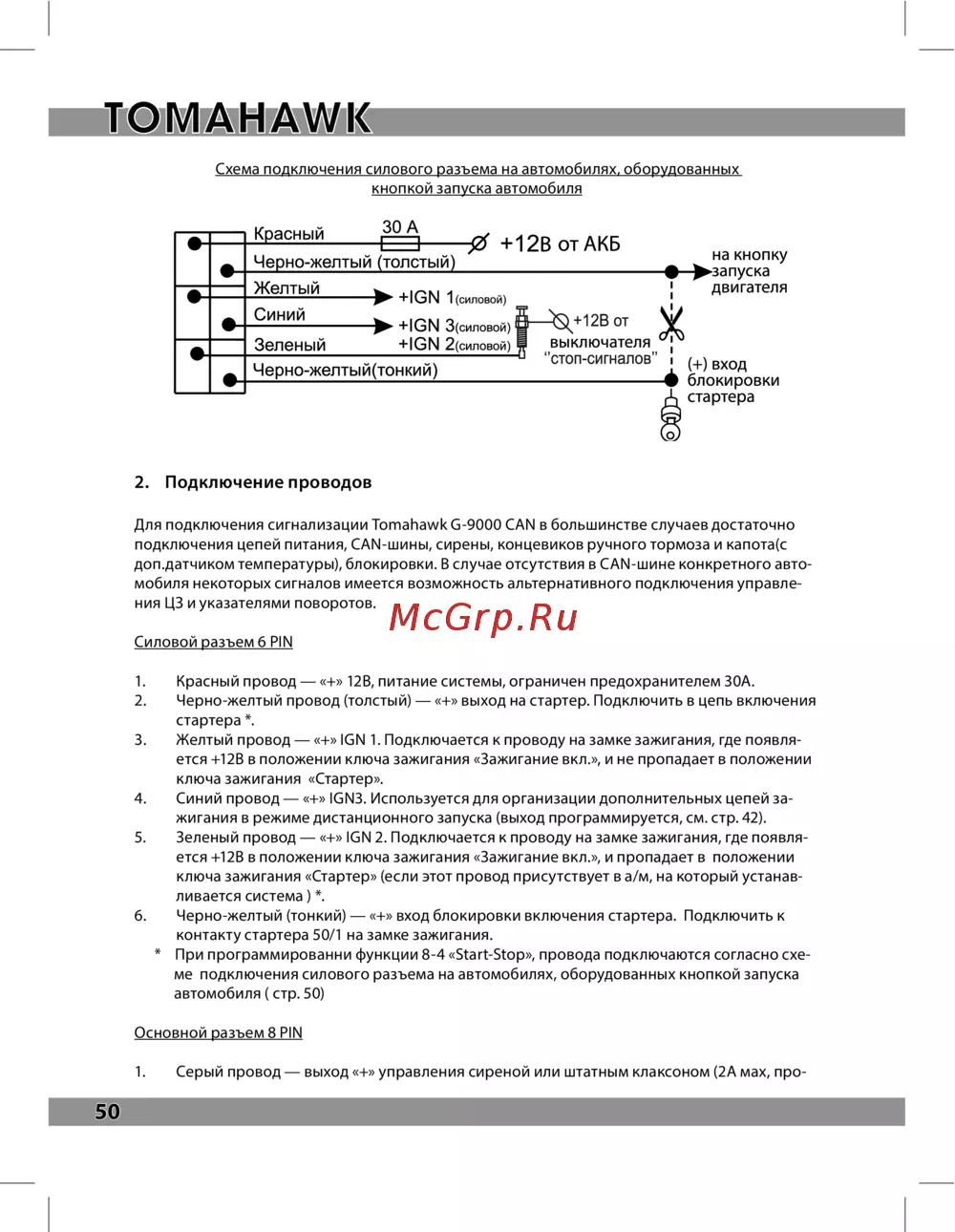

50
2. Подключение проводов
Для подключения сигнализации Tomahawk G-9000 CAN в большинстве случаев достаточно
подключения цепей питания, CAN-шины, сирены, концевиков ручного тормоза и капота(с
доп.датчиком температуры), блокировки. В случае отсутствия в CAN-шине конкретного авто-
мобиля некоторых сигналов имеется возможность альтернативного подключения управле-
ния ЦЗ и указателями поворотов.
Силовой разъем 6 PIN
1. Красный провод — «+» 12В, питание системы, ограничен предохранителем 30А.
2. Черно-желтый провод (толстый) — «+» выход на стартер. Подключить в цепь включения
стартера *.
3. Желтый провод — «+» IGN 1. Подключается к проводу на замке зажигания, где появля-
ется +12В в положении ключа зажигания «Зажигание вкл.», и не пропадает в положении
ключа зажигания «Стартер».
4. Синий провод — «+» IGN3. Используется для организации дополнительных цепей за-
жигания в режиме дистанционного запуска (выход программируется, см. стр. 42).
5. Зеленый провод — «+» IGN 2. Подключается к проводу на замке зажигания, где появля-
ется +12В в положении ключа зажигания «Зажигание вкл.», и пропадает в положении
ключа зажигания «Стартер» (если этот провод присутствует в а/м, на который устанав-
ливается система ) *.
6. Черно-желтый (тонкий) — «+» вход блокировки включения стартера. Подключить к
контакту стартера 50/1 на замке зажигания.
* При программированни функции 8-4 «Start-Stop», провода подключаются согласно схе-
ме подключения силового разъема на автомобилях, оборудованных кнопкой запуска
автомобиля ( стр. 50)
Основной разъем 8 PIN
1. Серый провод — выход «+» управления сиреной или штатным клаксоном (2А мах, про-

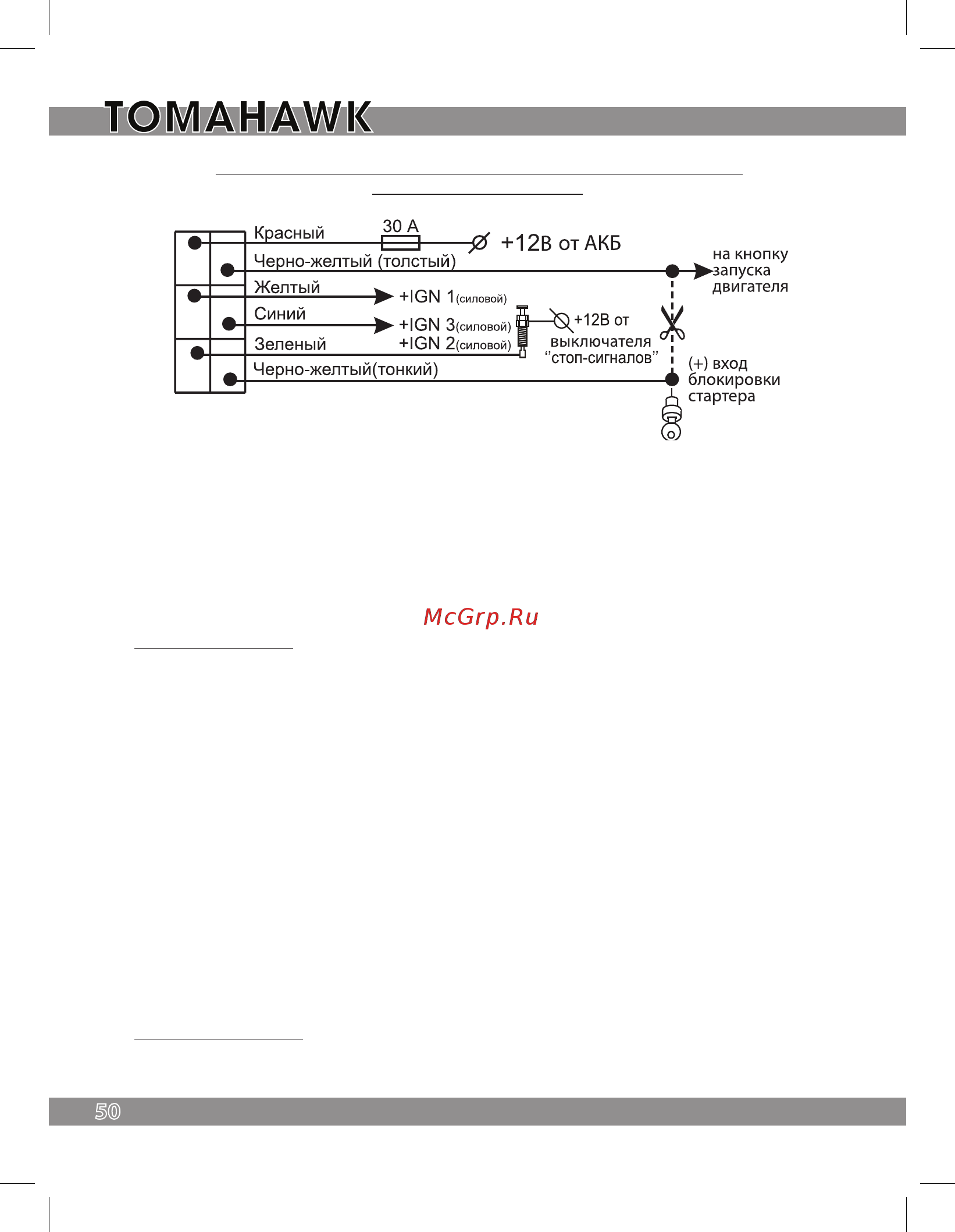

Схема подключения силового разъема на автомобилях, оборудованных
кнопкой запуска автомобиля
