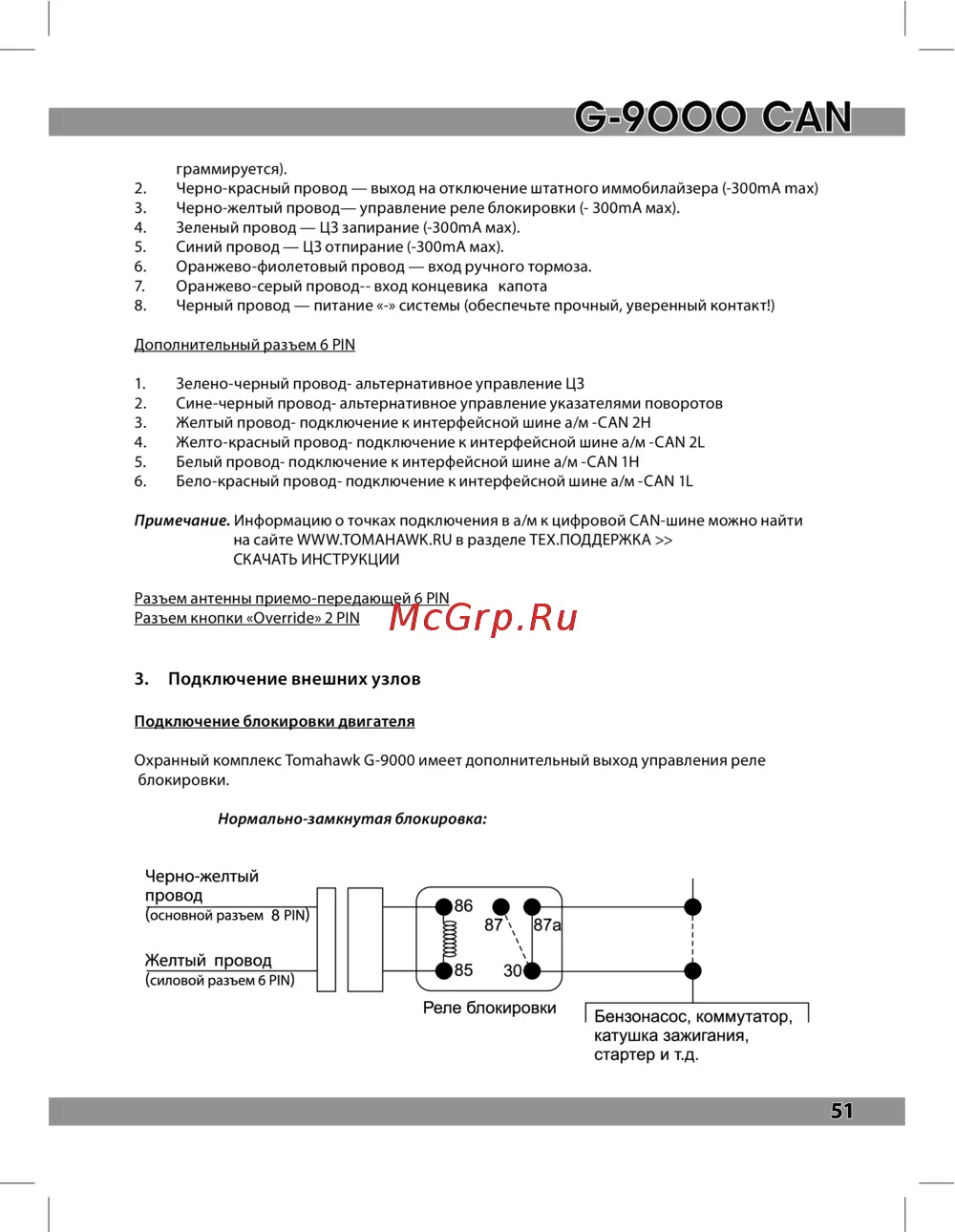

51
граммируется).
2. Черно-красный провод — выход на отключение штатного иммобилайзера (-300mА max)
3. Черно-желтый провод— управление реле блокировки (- 300mА мах).
4. Зеленый провод — ЦЗ запирание (-300mА мах).
5. Синий провод — ЦЗ отпирание (-300mА мах).
6. Оранжево-фиолетовый провод — вход ручного тормоза.
7. Оранжево-серый провод-- вход концевика капота
8. Черный провод — питание «-» системы (обеспечьте прочный, уверенный контакт!)
Дополнительный разъем 6 PIN
1. Зелено-черный провод- альтернативное управление ЦЗ
2. Сине-черный провод- альтернативное управление указателями поворотов
3. Желтый провод- подключение к интерфейсной шине а/м -CAN 2H
4. Желто-красный провод- подключение к интерфейсной шине а/м -CAN 2L
5. Белый провод- подключение к интерфейсной шине а/м -CAN 1H
6. Бело-красный провод- подключение к интерфейсной шине а/м -CAN 1L
Примечание. Информацию о точках подключения в а/м к цифровой CAN-шине можно найти
на сайте WWW.TOMAHAWK.RU в разделе ТЕХ.ПОДДЕРЖКА >>
СКАЧАТЬ ИНСТРУКЦИИ
Разъем антенны приемо-передающей 6 PIN
Разъем кнопки «Override» 2 PIN
3. Подключение внешних узлов

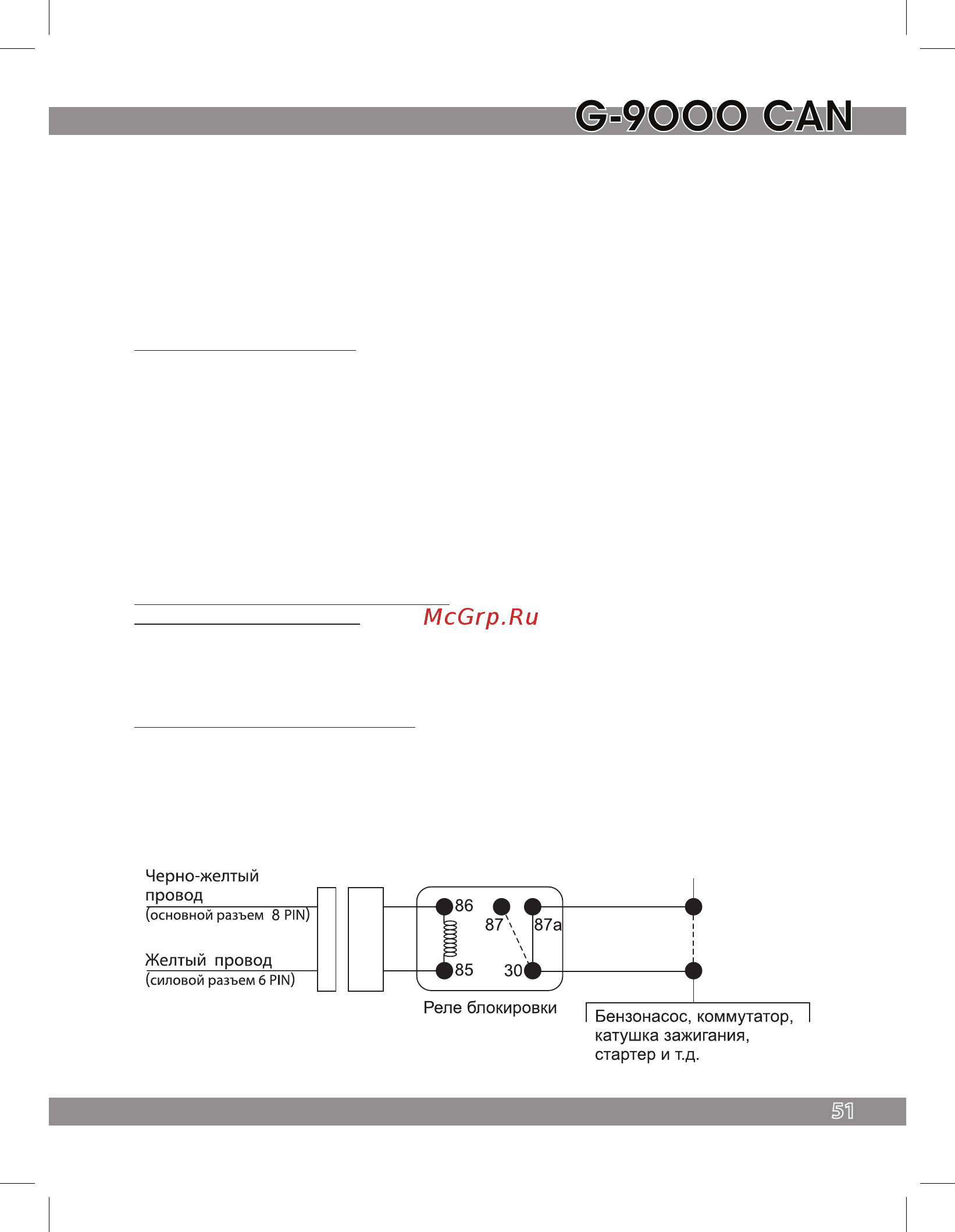

Подключение блокировки двигателя
Охранный комплекс Tomahawk G-9000 имеет дополнительный выход управления реле
блокировки.
Нормально-замкнутая блокировка:
