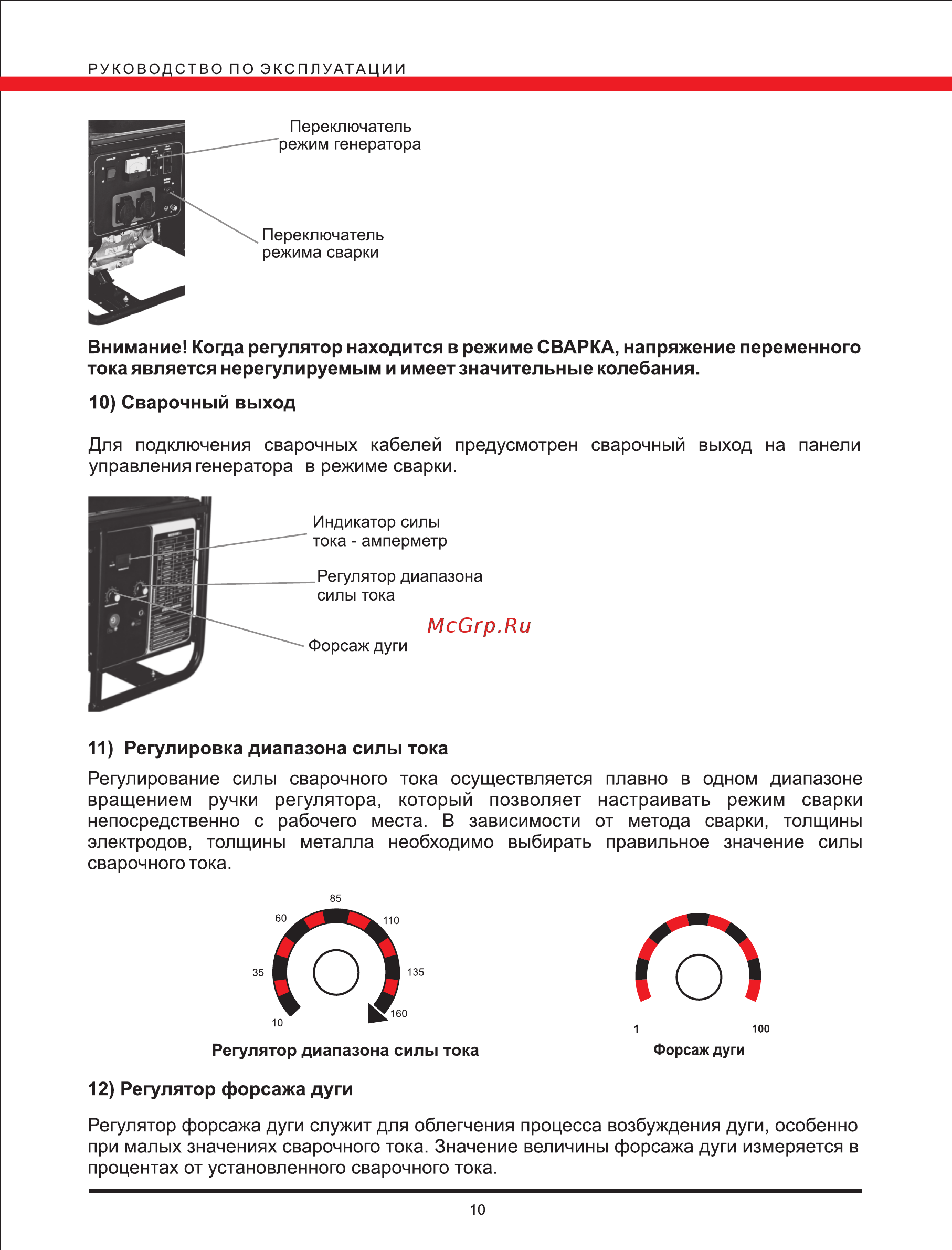

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Переключатель режим генератора Переключатель режима сварки Внимание Когда регулятор находится в режиме СВАРКА напряжение переменного тока является нерегулируемым и имеет значительные колебания 10 Сварочный выход Для подключения сварочных кабелей предусмотрен сварочный выход на панели управления генератора в режиме сварки Индикатор силы тока амперметр Регулятор диапазона силы тока Форсаж дут 11 Регулировка диапазона силы тока Регулирование силы сварочного тока осуществляется плавно в одном диапазоне вращением ручки регулятора который позволяет настраивать режим сварки непосредственно с рабочего места В зависимости от метода сварки толщины электродов толщины металла необходимо выбирать правильное значение силы сварочного тока 85 Регулятор диапазона силы тока Форсаж дуги 12 Регулятор форсажа дуги Регулятор форсажа дуги служит для облегчения процесса возбуждения дуги особенно при малых значениях сварочного тока Значение величины форсажа дуги измеряется в процентах от установленного сварочного тока ю
