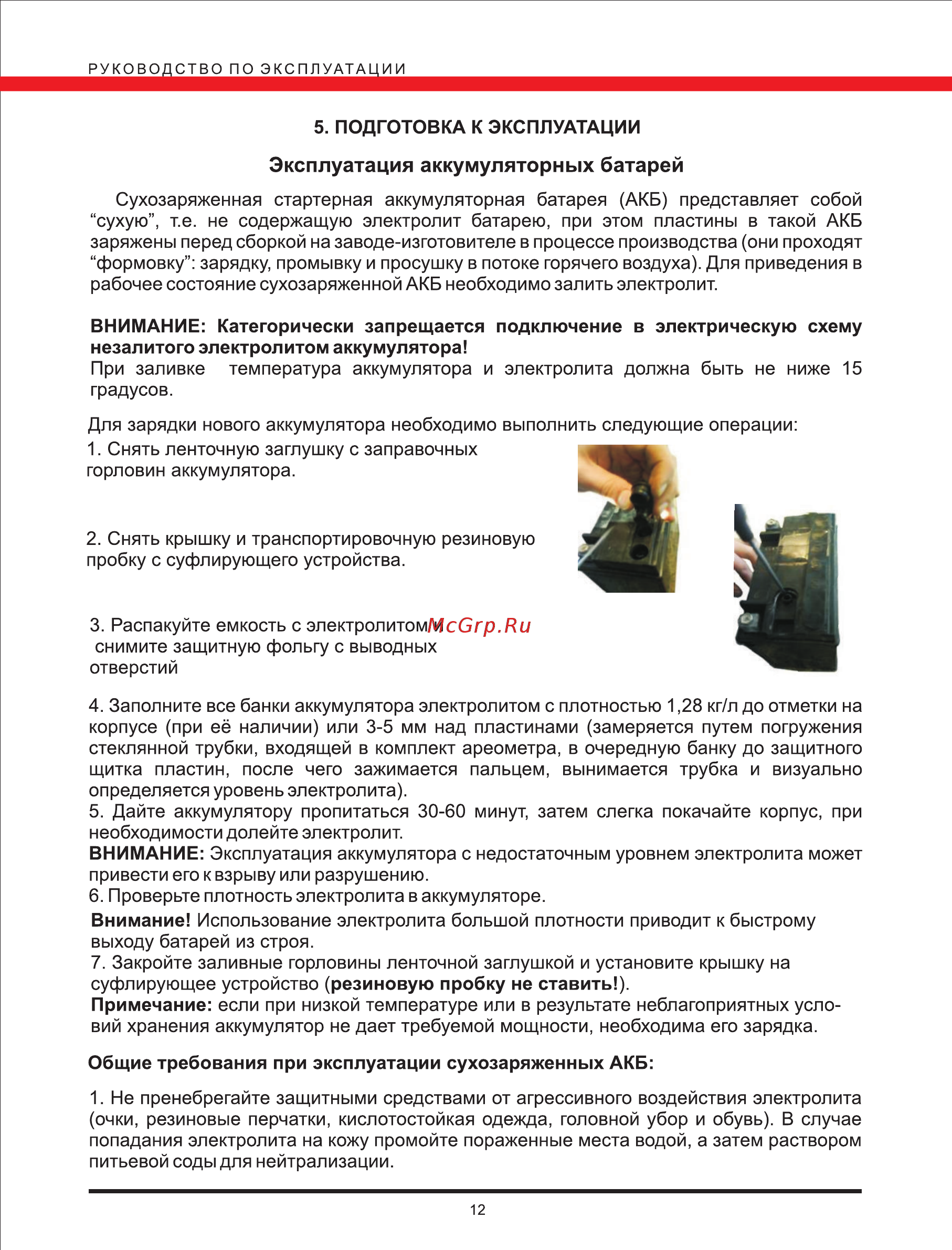

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 5 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ Эксплуатация аккумуляторных батарей Сухозаряженная стартерная аккумуляторная батарея АКБ представляет собой сухую те не содержащую электролит батарею при этом пластины в такой АКБ заряжены перед сборкой на заводе изготовителе в процессе производства они проходят формовку зарядку промывку и просушку в потоке горячего воздуха Для приведения в рабочее состояние сухозаряженной АКБ необходимо залить электролит ВНИМАНИЕ Категорически запрещается подключение в электрическую схему незалитого электролитом аккумулятора При заливке температура аккумулятора и электролита должна быть не ниже 15 градусов Для зарядки нового аккумулятора необходимо выполнить следующие операции 1 Снять ленточную заглушку с заправочных горловин аккумулятора 2 Снять крышку и транспортировочную резиновую пробку с суфлирующего устройства 3 Распакуйте емкость с электролитом и снимите защитную фольгу с выводных отверстий 4 Заполните все банки аккумулятора электролитом с плотностью 1 28 кг л до отметки на корпусе при её наличии или 3 5 мм над пластинами замеряется путем погружения стеклянной трубки входящей в комплект ареометра в очередную банку до защитного щитка пластин после чего зажимается пальцем вынимается трубка и визуально определяется уровень электролита 5 Дайте аккумулятору пропитаться 30 60 минут затем слегка покачайте корпус при необходимости долейте электролит ВНИМАНИЕ Эксплуатация аккумулятора с недостаточным уровнем электролита может привести его к взрыву или разрушению 6 Проверьте плотность электролита в аккумуляторе Внимание Использование электролита большой плотности приводит к быстрому выходу батарей из строя 7 Закройте заливные горловины ленточной заглушкой и установите крышку на суфлирующее устройство резиновую пробку не ставить Примечание если при низкой температуре или в результате неблагоприятных усло вий хранения аккумулятор не дает требуемой мощности необходима его зарядка Общие требования при эксплуатации сухозаряженных АКБ 1 Не пренебрегайте защитными средствами от агрессивного воздействия электролита очки резиновые перчатки кислотостойкая одежда головной убор и обувь В случае попадания электролита на кожу промойте пораженные места водой а затем раствором питьевой соды для нейтрализации 12
