Elitech бэс 6500 д [11/25] Страница 11

Содержание

• Генераторные установки 1
• Еитесн 1
• Руководство по эксплуатации 1
• Страница 1 1
• Руководство по экспуатации генераторных установок еытесн 2
• Страница 2 2
• Содержание 3
• Страница 3 3
• Генераторные установки elitech являются носителями последних технологий в 4
• Генераторы elitech 4
• Производстве генераторов система контроля качества при производстве через которую проходят все генераторные установки позволяет добиваться эксплуатации свыше 2 500 часов класс защиты ip23 означает что внутрь электродвигателя защиты ip23 не могут попасть посторонние тела диаметром 12 5 мм и более вода падающая в виде дождя под углом равным или меньшим 60 к вертикали не оказывает вредного воздействия установка используется для подачи электропитания на совместимое оборудование при отсутствии или перебоях электроснабжения на строительных площадках в загородных домах в лесу на рынке в чрезвычайных и многих других ситуациях 4
• Страница 4 4
• Технические характеристики 4
• Технические характеристики бензиновых генераторных установок elitech 4
• Конструкция генераторной установки генераторная установка состоит из приводного двигателя генератора электрической распределительной коробки аккумуляторной батареи на генераторах с 5
• Конструкция и принцип действия генераторной установки 5
• Одноцилиндровый четырехтактный двигатель воздушного охлаждения с горизонтально расположенным коленчатым валом оборудован автоматическим устройством 5
• Препятствующим пуску и останавливающим двигатель при отсутствии или низком уровне масла если агрегат установлен в наклонном положении 5
• Приводной двигатель бензиновый 5
• Страница 5 5
• Электростартером топливного бака и защитной рамы из труб основной агрегат расположен на виброизолирующих опорах подача электроэнергии потребителям осуществляется через штепсельные розетки 5
• Двигатель предназначен работать на бензине с октановым числом 92 6
• Пуск двигателя осуществляется реверсивным стартером на агрегатах с буквенным обозначением е устанавливаются двигатели с электростартером 6
• Состав генератора 6
• Состав сварочного генератора 6
• Страница 6 6
• Внимание 7
• Органы управления 7
• Страница 7 7
• Внимание 8
• Страница 8 8
• Страница 9 9
• Страница 10 10
• Внимание 11
• Страница 11 11
• Страница 12 12
• Эксплуатация аккумуляторных батарей 12
• Ввести в отверстие щуп не вворачивая его 3 при недостаточном уровне долить такого же масла до края отверстия 4 пролитое моторное масло следует немедленно собрать 13
• Внимание 13
• Генератор поставляется без топлива в баке и масла в картере двигателя перед пуском залить масло до уровня указанного на рисунке 13
• Запрещается использовать этилированный бензин 13
• Масло 13
• Масло главный фактор затрагивающий машинную работу и срок службы в системе смазки двигателя необходимо применять масло предназначенное для четырехтактных двигателей и отвечающее или превышающее по своим характеристикам классы sg sf по api для универсального применения при любой температуре рекомендуется вязкость масла 10w 30 по sae 13
• Снять пробку маслоналивного отверстия протереть щуп для измерения уровня масла 13
• Страница 13 13
• Также понадобятся ареометр для контроля плотности электролита нагрузочная вилка для контроля напряжения батареи под нагрузкой и без нагрузки и возможно стационарное зарядное устройство 13
• Топливо в качестве топлива используется автомобильный неэтилированный бензин аи 92 13
• Предупреждение 14
• Страница 14 14
• Внимание 15
• Страница 15 15
• Страница 16 16
• Внимание 17
• Страница 17 17
• Страница 18 18
• Страница 19 19
• Г полярность 20
• Для останова двигателя 1 отключить от генератора все подключенные устройства вынув их вилки из розеток 2 повернуть топливный кран в положение off закрыт 3 дать генератору выработать топливо из карбюратора 4 повернуть выключатель зажигания двигателя в положение off закрыт 20
• Кабель электрод 20
• Кроме того на силу сварочного тока оказывает влияние и его полярность сварочные выходы обозначены на панели генераторной установки как и при сварке с прямой полярностью положительный полюс присоединяется к свариваемому изделию при сварке с обратной полярностью катод и анод меняются местами при глубина провара увеличивается до 40 20
• Останов двигателя 20
• Перед проведением работ по техническому обслуживанию необходимо остановить двигатель 20
• Приводной двигатель винты регулировки качества топливной смеси и частоты вращения опломбированы красной краской регулировка этих параметров запрещается в противном случае могут возникнуть неисправности в генераторе и потребителях электроэнергии 20
• Руководство по эксплуатации 20
• Страница 20 20
• Схема сварки с прямой полярностью схема с обратной полярностью 20
• Техническое обслуживание 20
• Электрические устройства генераторы не требуют технического обслуживания кроме периодической очистки от пыли ребер охлаждения 20
• Внимание 21
• Страница 21 21
• Страница 22 22
• Внимание 23
• Предупреждение 23
• Страница 23 23
• Категорически запрещается вращать регулировочные винты 24
• Опломбированные краской в противном случае теряют силу гарантийные обязательства по всем консультациям необходимо обращаться в 24
• Поиск и устранение неисправностей 24
• Специализированную мастерскую 24
• Страница 24 24
• Страница 25 25

Похожие устройства

• Elitech бэс 6500 а Инструкция по эксплуатации
• Elitech бэс 12000 е Инструкция по эксплуатации
• Elitech бэс 6500 рх Инструкция по эксплуатации
• Elitech бэс 2500 рх Инструкция по эксплуатации
• Elitech ва0911 Инструкция по эксплуатации
• Elitech ва0912 Инструкция по эксплуатации
• Elitech ед0810 Инструкция по эксплуатации
• Elitech ер1130к Инструкция по эксплуатации
• Elitech биг 2000н Инструкция по эксплуатации
• Elitech аис 200пас Инструкция по эксплуатации
• Elitech ct 900c Инструкция по эксплуатации
• Elitech премиум тп 215 дп Инструкция по эксплуатации
• Elitech премиум тп 175 дп Инструкция по эксплуатации
• Elitech премиум тп 125 дп Инструкция по эксплуатации
• Elitech премиум тп 75 дп Инструкция по эксплуатации
• Elitech стандарт тп 215 д Инструкция по эксплуатации
• Elitech стандарт тп 175 д Инструкция по эксплуатации
• Elitech стандарт тп 125 д Инструкция по эксплуатации
• Elitech стандарт тп 75 д Инструкция по эксплуатации
• Elitech стандарт тп 45 д Инструкция по эксплуатации

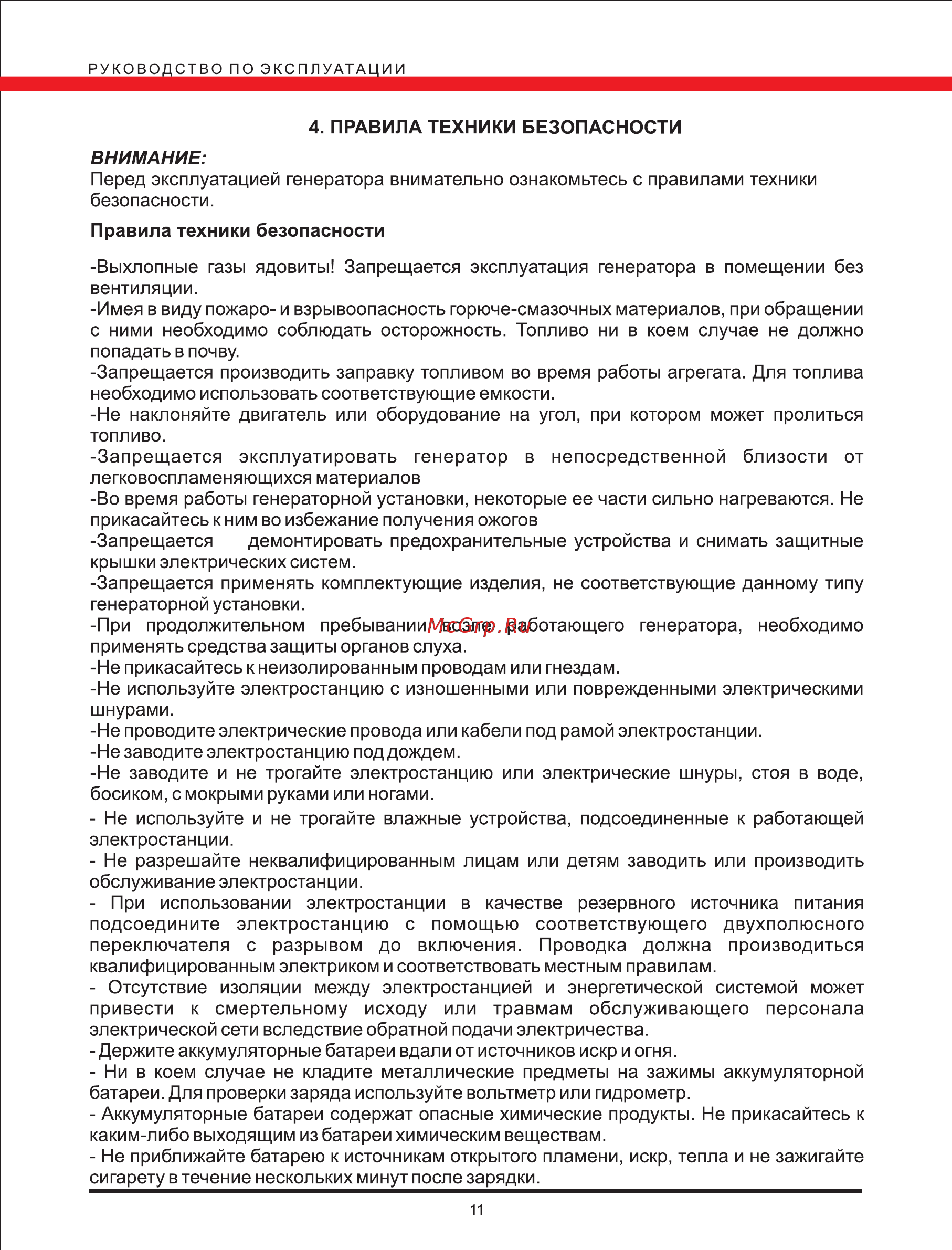

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 4 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ВНИМАНИЕ Перед эксплуатацией генератора внимательно ознакомьтесь с правилами техники безопасности Правила техники безопасности Выхлопные газы ядовиты Запрещается эксплуатация генератора в помещении без вентиляции Имея в виду пожаро и взрывоопасность горюче смазочных материалов при обращении с ними необходимо соблюдать осторожность Топливо ни в коем случае не должно попадать в почву Запрещается производить заправку топливом во время работы агрегата Для топлива необходимо использовать соответствующие емкости Не наклоняйте двигатель или оборудование на угол при котором может пролиться топливо Запрещается эксплуатировать генератор в непосредственной близости от легковоспламеняющихся материалов Во время работы генераторной установки некоторые ее части сильно нагреваются Не прикасайтесь к ним во избежание получения ожогов Запрещается демонтировать предохранительные устройства и снимать защитные крышки электрических систем Запрещается применять комплектующие изделия не соответствующие данному типу генераторной установки При продолжительном пребывании возле работающего генератора необходимо применять средства защиты органов слуха Не прикасайтесь к неизолированным проводам или гнездам Не используйте электростанцию с изношенными или поврежденными электрическими шнурами Не проводите электрические провода или кабели под рамой электростанции Не заводите электростанцию под дождем Не заводите и не трогайте электростанцию или электрические шнуры стоя в воде босиком с мокрыми руками или ногами Не используйте и не трогайте влажные устройства подсоединенные к работающей электростанции Не разрешайте неквалифицированным лицам или детям заводить или производить обслуживание электростанции При использовании электростанции в качестве резервного источника питания подсоедините электростанцию с помощью соответствующего двухполюсного переключателя с разрывом до включения Проводка должна производиться квалифицированным электриком и соответствовать местным правилам Отсутствие изоляции между электростанцией и энергетической системой может привести к смертельному исходу или травмам обслуживающего персонала электрической сети вследствие обратной подачи электричества Держите аккумуляторные батареи вдали от источников искр и огня Ни в коем случае не кладите металлические предметы на зажимы аккумуляторной батареи Для проверки заряда используйте вольтметр или гидрометр Аккумуляторные батареи содержат опасные химические продукты Не прикасайтесь к каким либо выходящим из батареи химическим веществам Не приближайте батарею к источникам открытого пламени искр тепла и не зажигайте сигарету в течение нескольких минут после зарядки и
