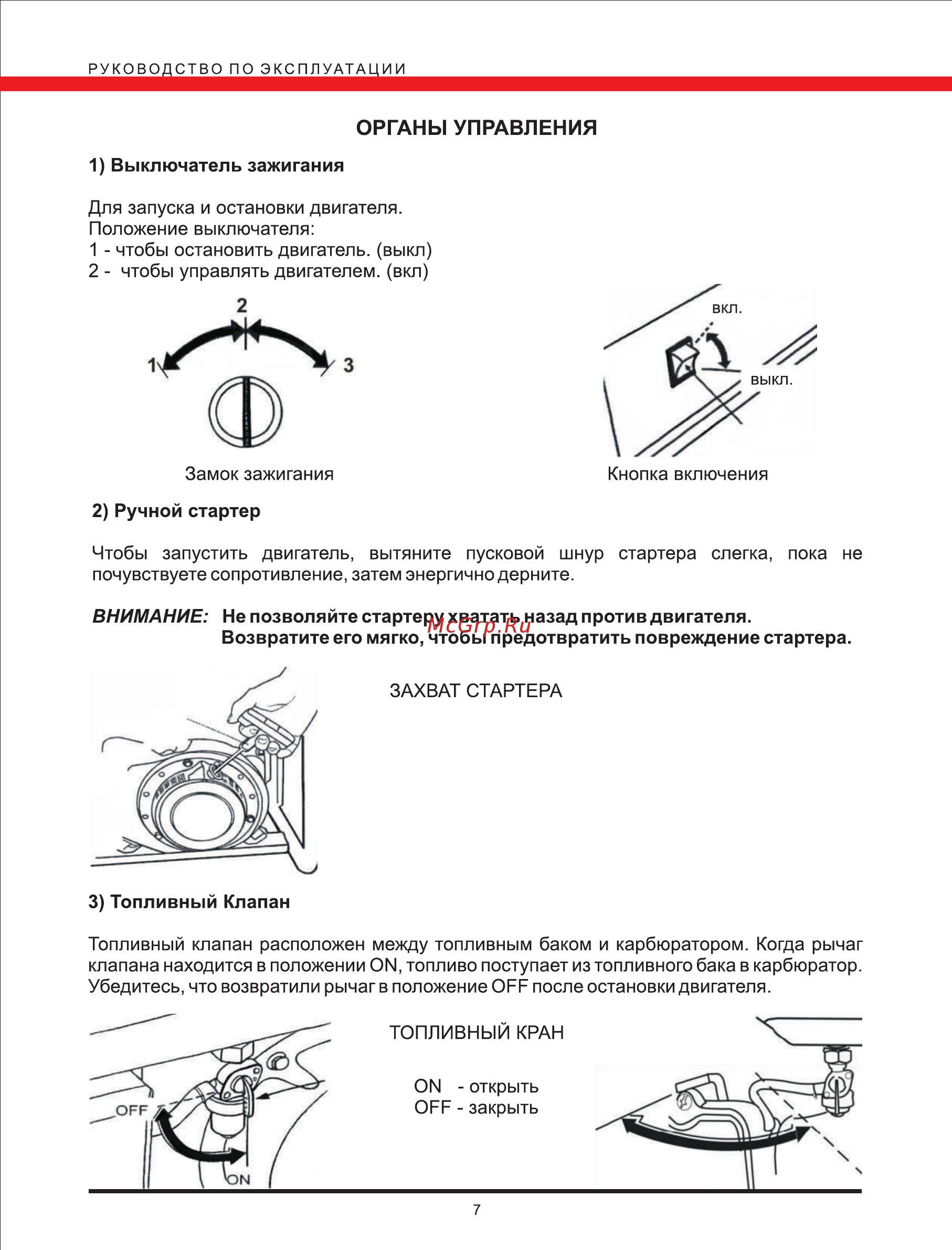

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОРГАНЫ УПРАВЛЕНИЯ 1 Выключатель зажигания Для запуска и остановки двигателя Положение выключателя 1 чтобы остановить двигатель выкл 2 чтобы управлять двигателем вкл Замок зажигания Кнопка включения 2 Ручной стартер Чтобы запустить двигатель вытяните пусковой шнур стартера слегка пока не почувствуете сопротивление затем энергично дерните ВНИМАНИЕ Не позволяйте стартеру хватать назад против двигателя Возвратите его мягко чтобы предотвратить повреждение стартера ЗАХВАТ СТАРТЕРА 3 Топливный Клапан Топливный клапан расположен между топливным баком и карбюратором Когда рычаг клапана находится в положении ON топливо поступает из топливного бака в карбюратор Убедитесь что возвратили рычаг в положение OFF после остановки двигателя ТОПЛИВНЫЙ КРАН ON открыть OFF закрыть 7
