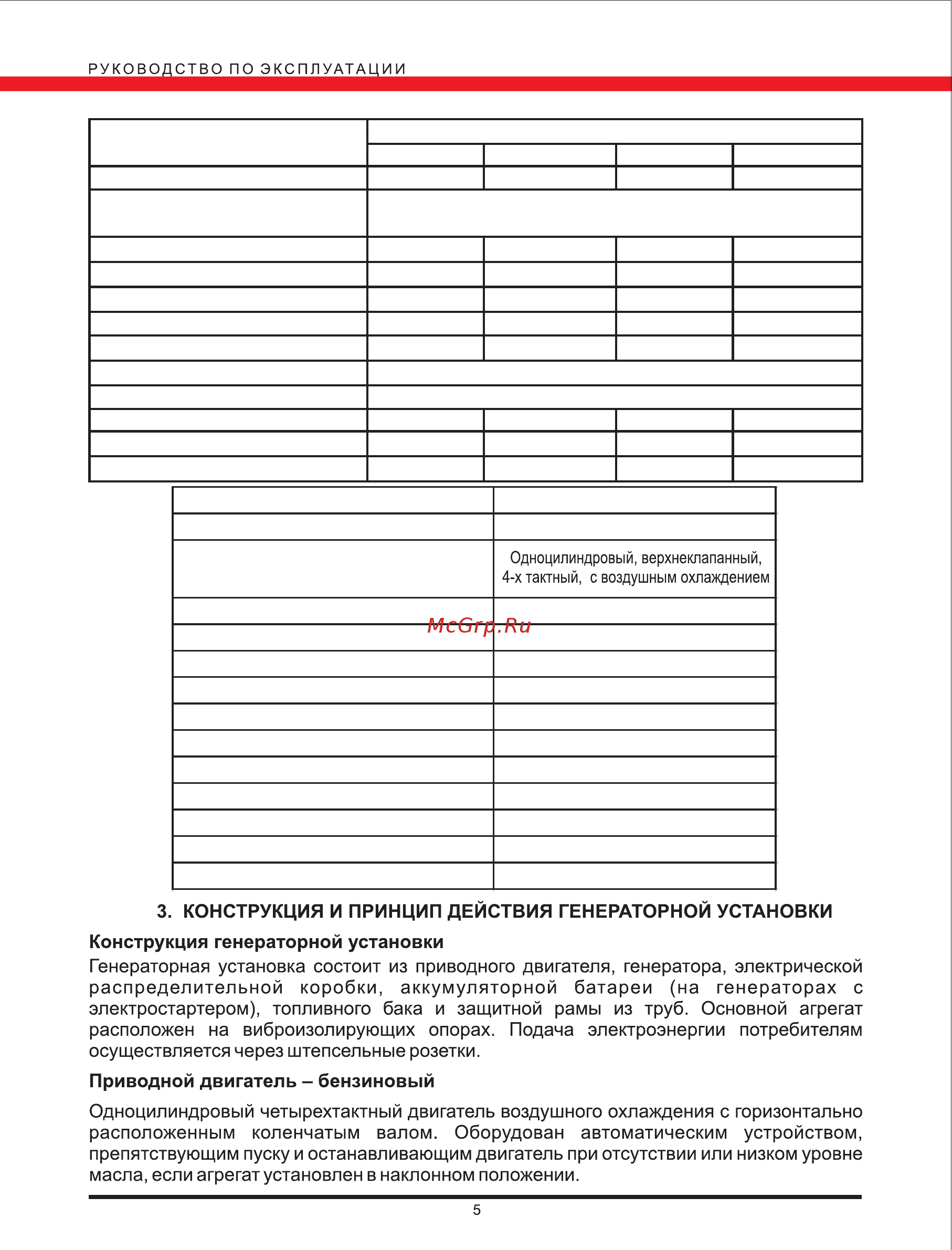

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Модель генератора Параметры БЭС 3000 Р БЭС 3000 РМ БЭС 5000 Е БЭС 6500 ЕМ 6 5 HP 6 5 HP 11 HP 13 HP Модель двигателя Одноцилиндровый верхнеклапанный 4 х тактный с воздушным охлаждением Тип двигателя Номинальная мощность кВт 2 3 2 3 4 5 Максимальная мощность кВт 2 5 2 5 4 5 5 5 Электростарт Система запуска Ручной Ручной Электростарт Емкость топливного бака л 15 15 25 25 Емкость масляного картера л 0 6 0 6 1 1 1 1 Номинальная частота Гц 50 Номинальное напряжение В 220 нет есть нет есть 590x475x460 590x475x460 640x540x550 640x540x550 45 45 82 86 Счетчик моточасов Размеры ДхШхВ мм Вес кг Параметры БЭС 6500 РСИ Модель двигателя 13 HP Одноцилиндровый верхнеклапанный 4 х тактный с воздушным охлаждением Тип двигателя Номинальный сварочный ток А 150 Цэеделы регулирования тока А 20 150 Номинальная мощность кВт 5 Максимальная мощность кВт 5 5 Номинальное напряжение В 220 Период нагрузки 60 Система запуска Ручной старт Емкость топливного бака л 25 Емкость масляного картера л 1 1 732x655x574 Размеры ДхШхВ мм Вес кг 105 3 КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ ГЕНЕРАТОРНОЙ УСТАНОВКИ Конструкция генераторной установки Генераторная установка состоит из приводного двигателя генератора электрической распределительной коробки аккумуляторной батареи на генераторах с электростартером топливного бака и защитной рамы из труб Основной агрегат расположен на виброизолирующих опорах Подача электроэнергии потребителям осуществляется через штепсельные розетки Приводной двигатель бензиновый Одноцилиндровый четырехтактный двигатель воздушного охлаждения с горизонтально расположенным коленчатым валом Оборудован автоматическим устройством препятствующим пуску и останавливающим двигатель при отсутствии или низком уровне масла если агрегат установлен в наклонном положении 5
