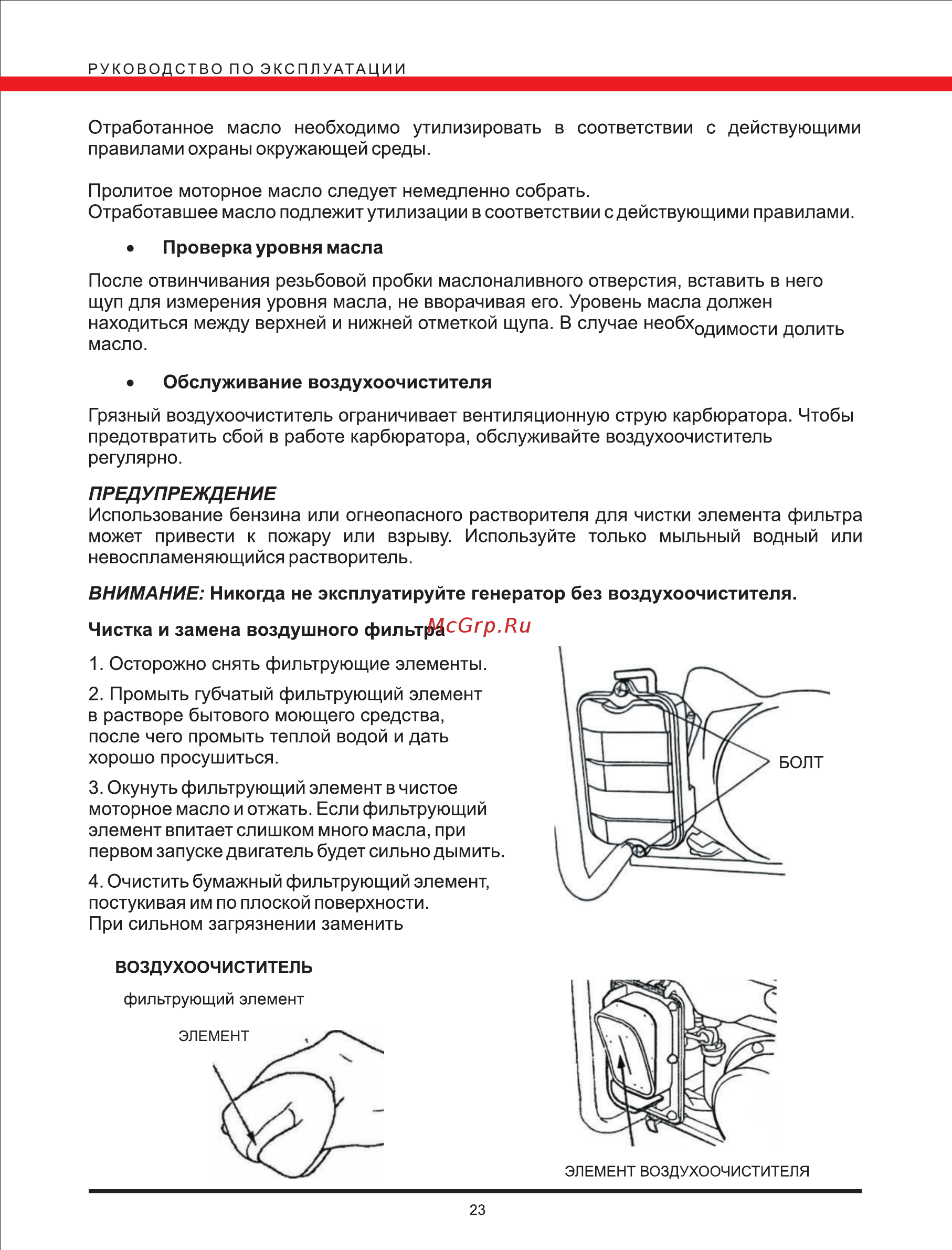

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Отработанное масло необходимо утилизировать в соответствии с действующими правилами охраны окружающей среды Пролитое моторное масло следует немедленно собрать Отработавшее масло подлежит утилизации в соответствии с действующими правилами Проверка уровня масла После отвинчивания резьбовой пробки маслоналивного отверстия вставить в него щуп для измерения уровня масла не вворачивая его Уровень масла должен находиться между верхней и нижней отметкой щупа В случае необходимости долить масло Обслуживание воздухоочистителя Грязный воздухоочиститель ограничивает вентиляционную струю карбюратора Чтобы предотвратить сбой в работе карбюратора обслуживайте воздухоочиститель регулярно ПРЕДУПРЕЖДЕНИЕ Использование бензина или огнеопасного растворителя для чистки элемента фильтра может привести к пожару или взрыву Используйте только мыльный водный или невоспламеняющийся растворитель ВНИМАНИЕ Никогда не эксплуатируйте генератор без воздухоочистителя Чистка и замена воздушного фильтра 1 Осторожно снять фильтрующие элементы 2 Промыть губчатый фильтрующий элемент в растворе бытового моющего средства после чего промыть теплой водой и дать хорошо просушиться 3 Окунуть фильтрующий элемент в чистое моторное масло и отжать Если фильтрующий элемент впитает слишком много масла при первом запуске двигатель будет сильно дымить 4 Очистить бумажный фильтрующий элемент постукивая им по плоской поверхности При сильном загрязнении заменить ВОЗДУХООЧИСТИТЕЛЬ фильтрующий элемент ЭЛЕМЕНТ ВОЗДУХООЧИСТИТЕЛЯ 23
