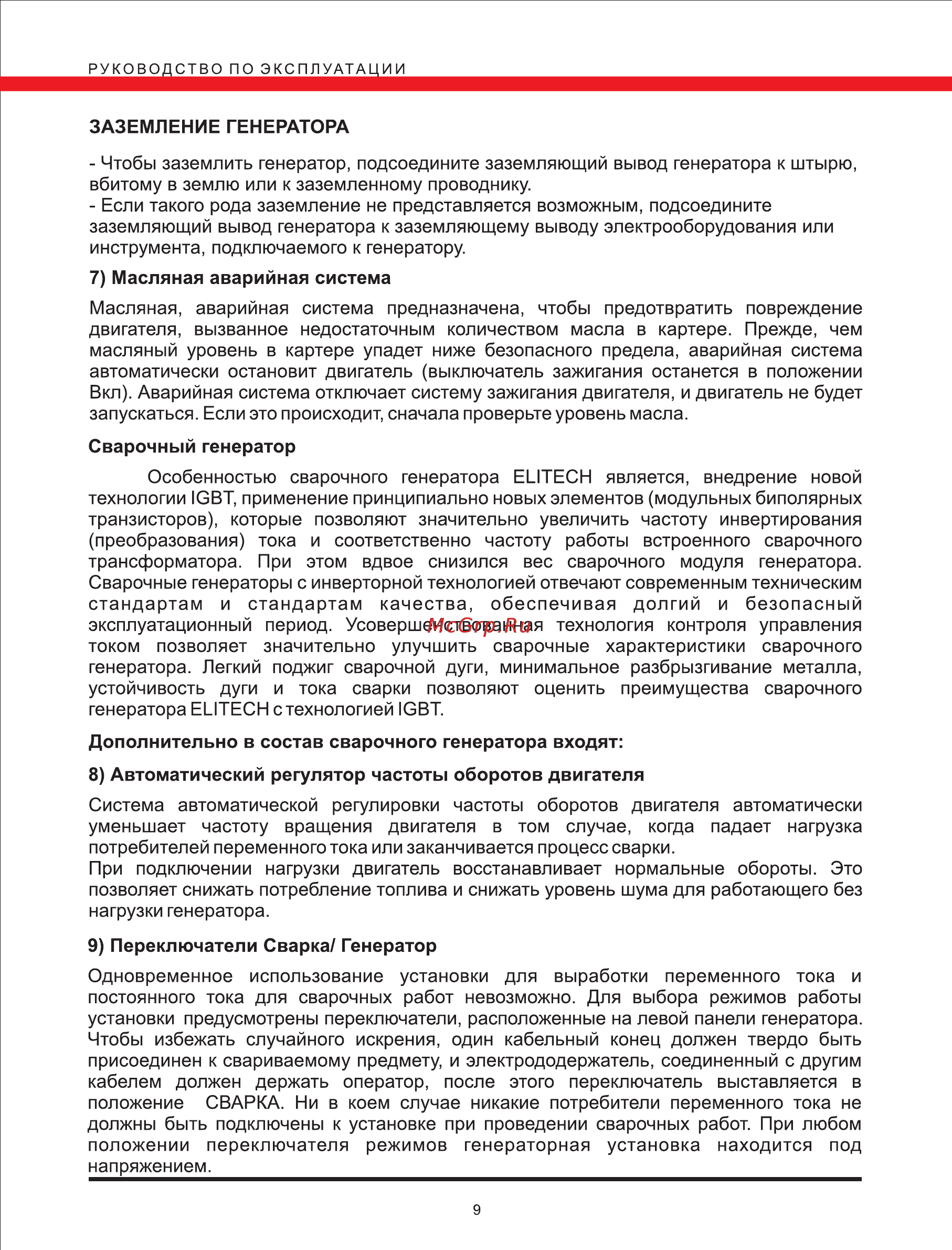

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЗАЗЕМЛЕНИЕ ГЕНЕРАТОРА Чтобы заземлить генератор подсоедините заземляющий вывод генератора к штырю вбитому в землю или к заземленному проводнику Если такого рода заземление не представляется возможным подсоедините заземляющий вывод генератора к заземляющему выводу электрооборудования или инструмента подключаемого к генератору 7 Масляная аварийная система Масляная аварийная система предназначена чтобы предотвратить повреждение двигателя вызванное недостаточным количеством масла в картере Прежде чем масляный уровень в картере упадет ниже безопасного предела аварийная система автоматически остановит двигатель выключатель зажигания останется в положении Вкл Аварийная система отключает систему зажигания двигателя и двигатель не будет запускаться Если это происходит сначала проверьте уровень масла Сварочный генератор Особенностью сварочного генератора Е1 1ТЕСН является внедрение новой технологии ЮВТ применение принципиально новых элементов модульных биполярных транзисторов которые позволяют значительно увеличить частоту инвертирования преобразования тока и соответственно частоту работы встроенного сварочного трансформатора При этом вдвое снизился вес сварочного модуля генератора Сварочные генераторы с инверторной технологией отвечают современным техническим стандартам и стандартам качества обеспечивая долгий и безопасный эксплуатационный период Усовершенствованная технология контроля управления током позволяет значительно улучшить сварочные характеристики сварочного генератора Легкий поджиг сварочной дуги минимальное разбрызгивание металла устойчивость дуги и тока сварки позволяют оценить преимущества сварочного генератора Е1 1ТЕСН с технологией 1СВТ Дополнительно в состав сварочного генератора входят 8 Автоматический регулятор частоты оборотов двигателя Система автоматической регулировки частоты оборотов двигателя автоматически уменьшает частоту вращения двигателя в том случае когда падает нагрузка потребителей переменного тока или заканчивается процесс сварки При подключении нагрузки двигатель восстанавливает нормальные обороты Это позволяет снижать потребление топлива и снижать уровень шума для работающего без нагрузки генератора 9 Переключатели Сварка Генератор Одновременное использование установки для выработки переменного тока и постоянного тока для сварочных работ невозможно Для выбора режимов работы установки предусмотрены переключатели расположенные на левой панели генератора Чтобы избежать случайного искрения один кабельный конец должен твердо быть присоединен к свариваемому предмету и электрододержатель соединенный с другим кабелем должен держать оператор после этого переключатель выставляется в положение СВАРКА Ни в коем случае никакие потребители переменного тока не должны быть подключены к установке при проведении сварочных работ При любом положении переключателя режимов генераторная установка находится под напряжением 9
