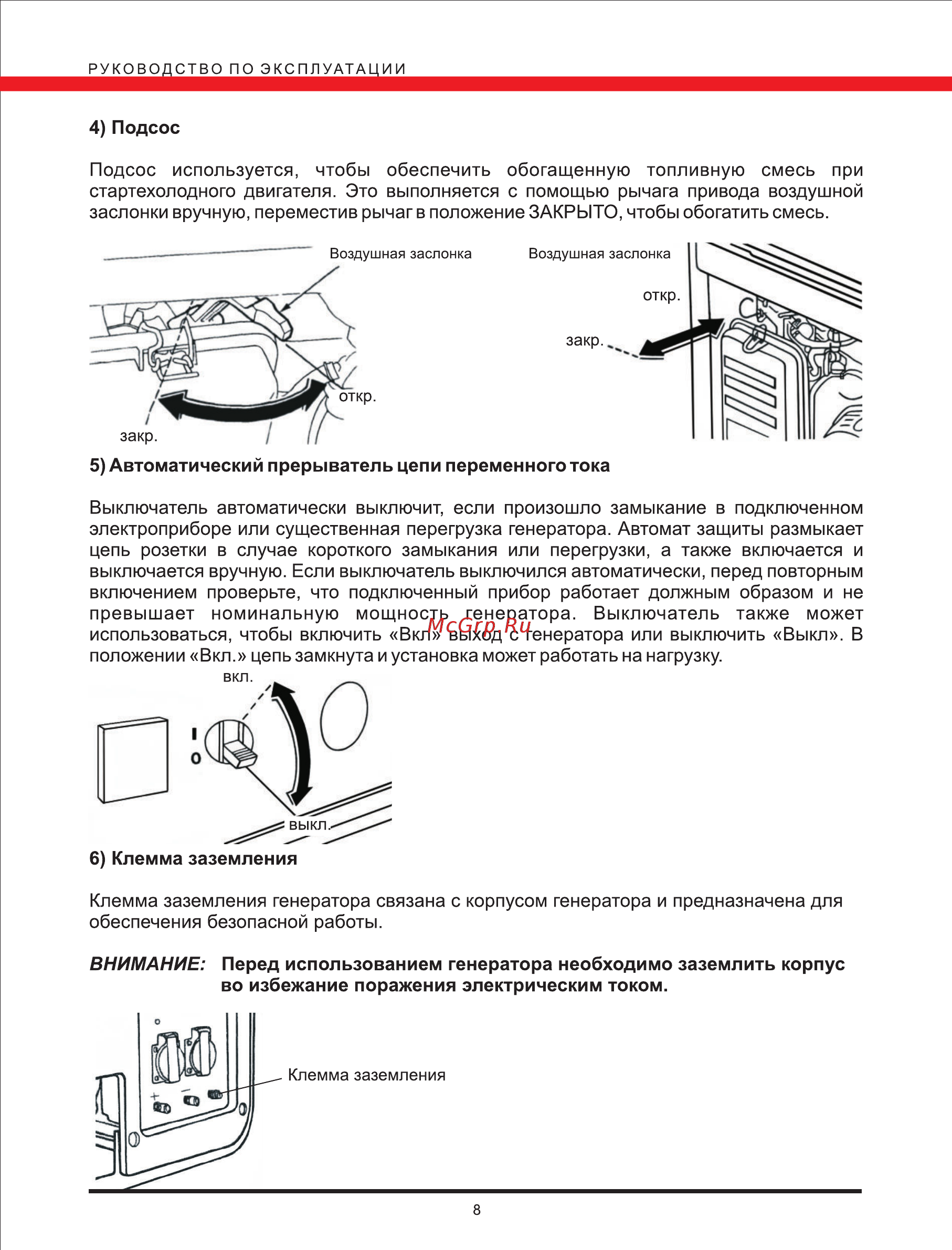

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 4 Подсос Подсос используется чтобы обеспечить обогащенную топливную смесь при стартехолодного двигателя Это выполняется с помощью рычага привода воздушной заслонки вручную переместив рычаг в положение ЗАКРЫТО чтобы обогатить смесь Воздушная заслонка Воздушная заслонка закр 5 Автоматический прерыватель цепи переменного тока Выключатель автоматически выключит если произошло замыкание в подключенном электроприборе или существенная перегрузка генератора Автомат защиты размыкает цепь розетки в случае короткого замыкания или перегрузки а также включается и выключается вручную Если выключатель выключился автоматически перед повторным включением проверьте что подключенный прибор работает должным образом и не превышает номинальную мощность генератора Выключатель также может использоваться чтобы включить Вкл выход с генератора или выключить Выкл В положении Вкл цепь замкнута и установка может работать на нагрузку выкл 6 Клемма заземления Клемма заземления генератора связана с корпусом генератора и предназначена для обеспечения безопасной работы ВНИМАНИЕ Перед использованием генератора необходимо заземлить корпус во избежание поражения электрическим током Клемма заземления 8
