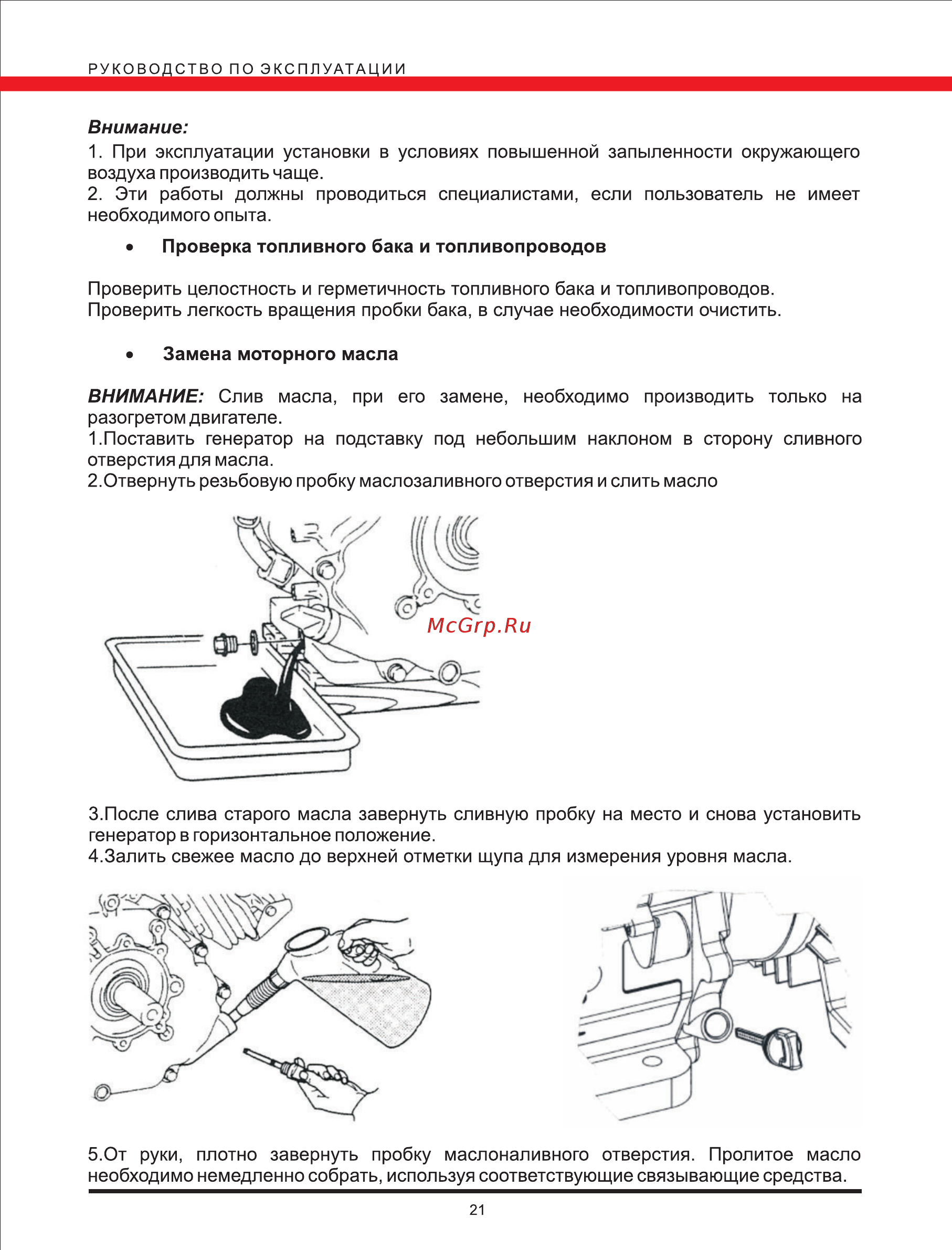

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Внимание 1 При эксплуатации установки в условиях повышенной запыленности окружающего воздуха производить чаще 2 Эти работы должны проводиться специалистами если пользователь не имеет необходимого опыта Проверка топливного бака и топливопроводов Проверить целостность и герметичность топливного бака и топливопроводов Проверить легкость вращения пробки бака в случае необходимости очистить Замена моторного масла ВНИМАНИЕ Слив масла при его замене необходимо производить только на разогретом двигателе 1 Поставить генератор на подставку под небольшим наклоном в сторону сливного отверстия для масла 2 Отвернуть резьбовую пробку маслозаливного отверстия и слить масло З После слива старого масла завернуть сливную пробку на место и снова установить генератор в горизонтальное положение 4 Залить свежее масло до верхней отметки щупа для измерения уровня масла 5 0т руки плотно завернуть пробку маслоналивного отверстия Пролитое масло необходимо немедленно собрать используя соответствующие связывающие средства 21
