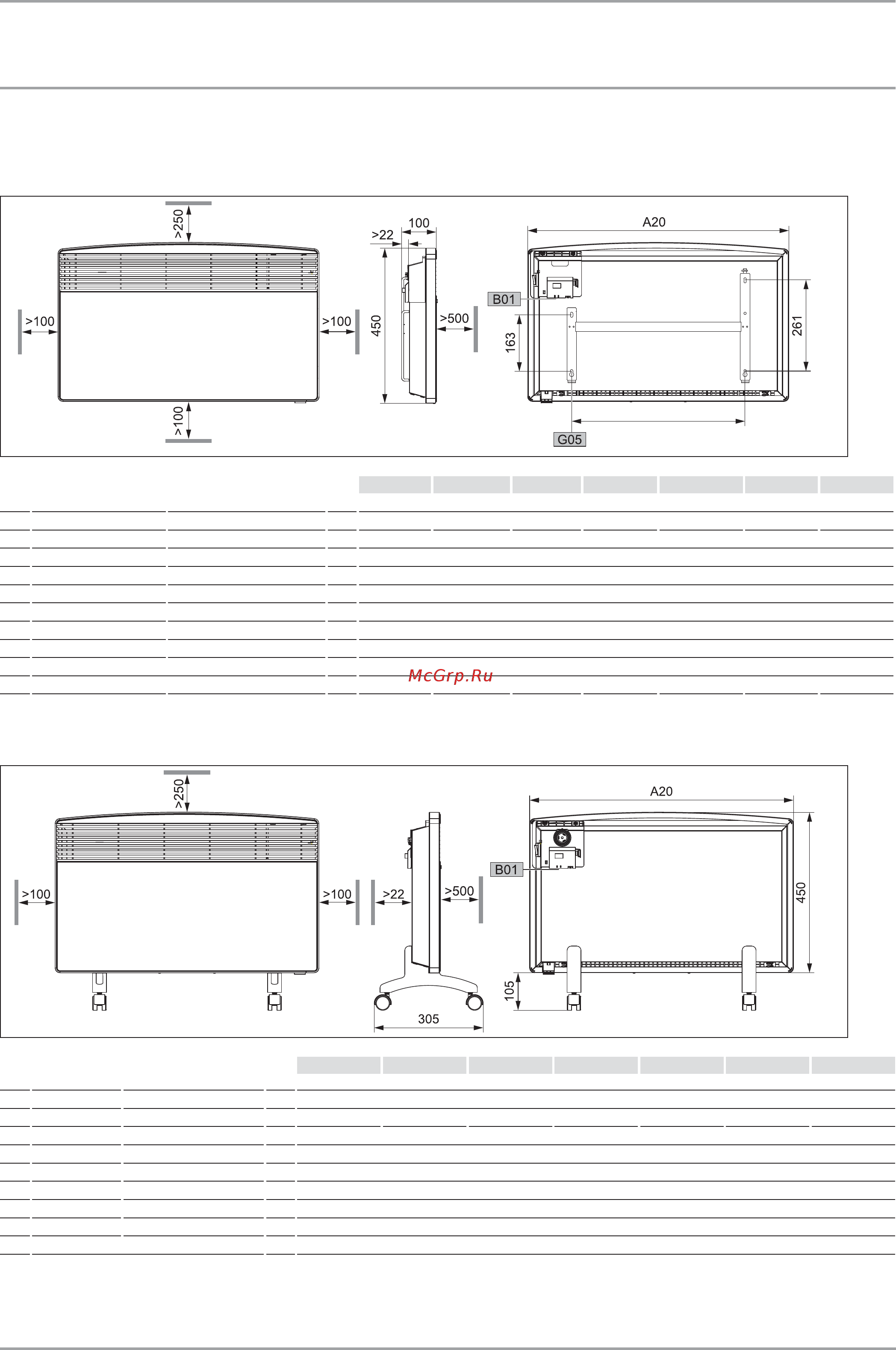

Stiebel Eltron CNS 150 F 229792 [18/84] Dimensions of wall mounted version
![Stiebel Eltron CNS 150 F 229792 [18/84] Dimensions of wall mounted version](/views2/1023127/page18/bg12.png)
_&16) :::67,(%(/(/7521&20
,167$//$7,21
63(&,),&$7,21
12. Specification
12.1 Dimensions of wall mounted version
80_07_31_0009
&16) &16) &16) &16) &16) &16) &16)
A10 Appliance Height mm 450
A20 Appliance Width mm 445 445 590 590 740 740 890
A30 Appliance Depth mm 100
A50 Appliance Minimum top clearance mm 250
A51 Appliance Minimum bottom clearance mm 100
A52 Appliance Minimum r.h. clearance mm 100
A53 Appliance Minimum l.h. clearance mm 100
A54 Appliance Minimum front clearance mm 500
A55 Appliance Minimum rear clearance mm 22
B01 Electrical cable entry
G05 Wall mounting bracket Hole spacing mm 195 195 343 343 491 491 639
12.2 Dimensions of mobile floorstanding version
80_07_31_0009
&16) &16) &16) &16) &16) &16) &16)
A10 Appliance Height mm 450
A13 Appliance Height of adjustable feet mm 105
A20 Appliance Width mm 445 445 590 590 740 740 890
A30 Appliance Depth mm 305
A50 Appliance Minimum top clearance mm 250
A52 Appliance Minimum r.h. clearance mm 100
A53 Appliance Minimum l.h. clearance mm 100
A54 Appliance Minimum front clearance mm 500
A55 Appliance Minimum rear clearance mm 22
B01 Electrical cable entry
