_&16) :::67,(%(/(/7521&20
МОНТАЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
12. Те
хнические характеристики

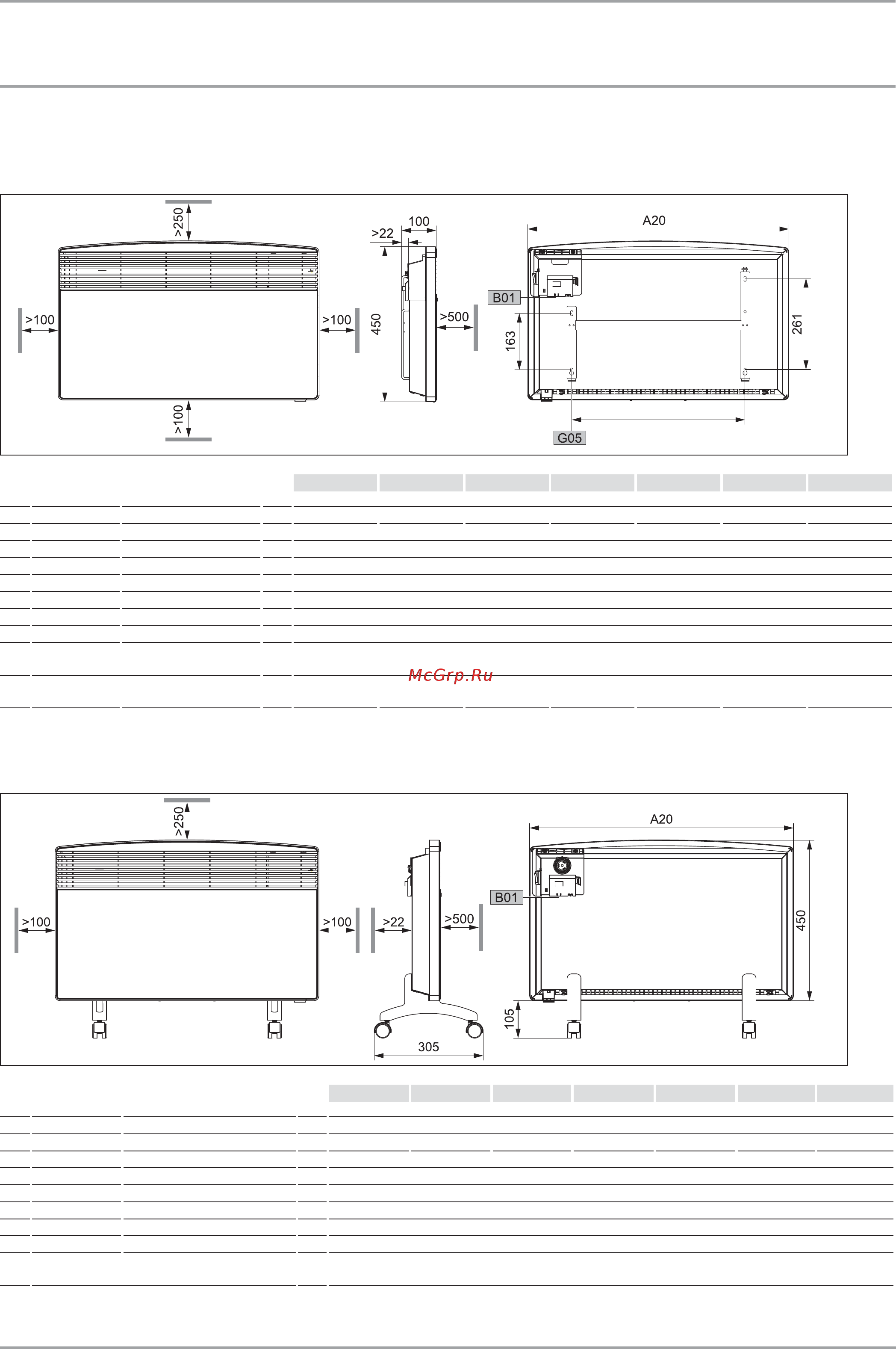

12.1 Размеры настенных вариантов
80_07_31_0009
CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F
A10 Устройство Высота mm 450
A20 Устройство Ширина mm 445 445 590 590 740 740 890
A30 Устройство Глу бина mm 100
A50 Устройство Мин. отступ сверху mm 250
A51 Устройство Мин. отступ снизу mm 100
A52 Устройство Мин. отступ справа mm 100
A53 Устройство Мин. отступ слева mm 100
A54 Устройство Мин. отступ спереди mm 500
A55 Устройство Мин. отступ сзади mm 22
B01 Все провода под напряжением имеют
проходной изолятор
G05
Настенное
крепление
Расстояние между
отверстиями
mm
195
195
343
343
491
491
639
12.2 Размеры передвижных вариантов на
стойке
80_07_31_0009
CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F
A10 Устройство Высота mm 450
A13 Устройство Высота регулируемых ножек mm 105
A20 Устройство Ширина mm 445 445 590 590 740 740 890
A30 Устройство Глу бина mm 305
A50 Устройство Мин. отступ сверху mm 250
A52 Устройство Мин. отступ справа mm 100
A53 Устройство Мин. отступ слева mm 100
A54 Устройство Мин. отступ спереди mm 500
A55 Устройство Мин. отступ сзади mm 22
B01 Все провода под напряжением имеют
проходной изолятор
